XRW系列半封闭螺杆机组，主要配套于具有较大制冷量需求的冷库项目使用。
货号:
低温机组系列订购 (最小量):
1付款:
出厂价原产地:
中国（广州）颜色:
蓝色发货港口:
广州发货周期：
20-35天产品概述：

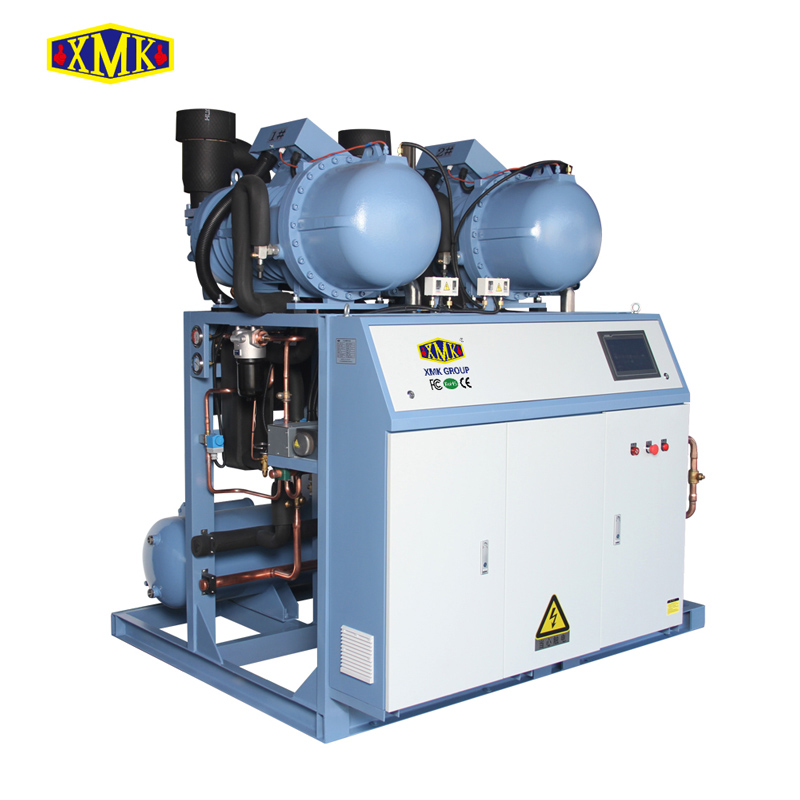

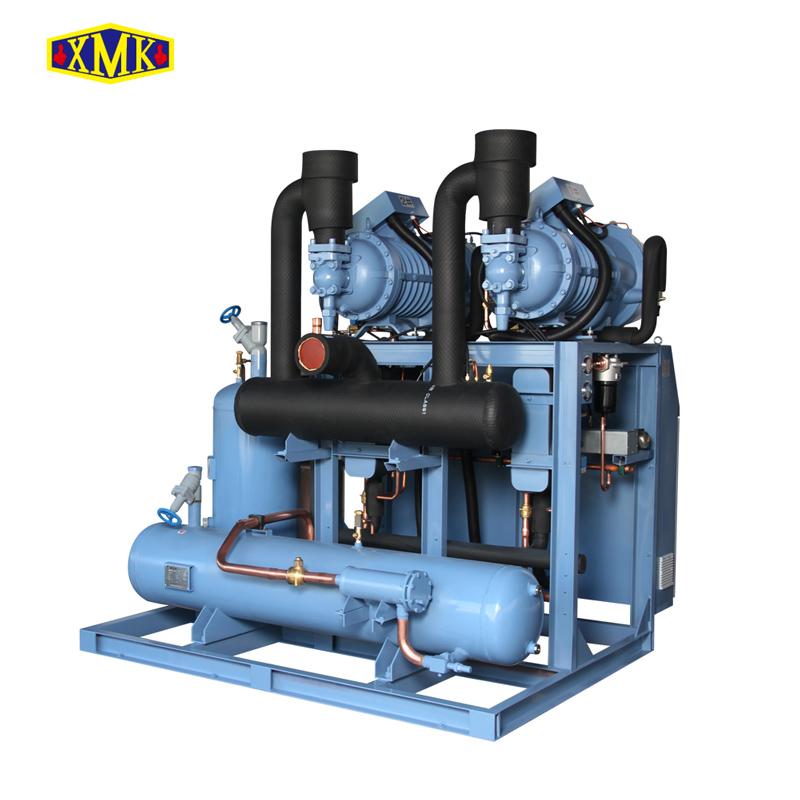

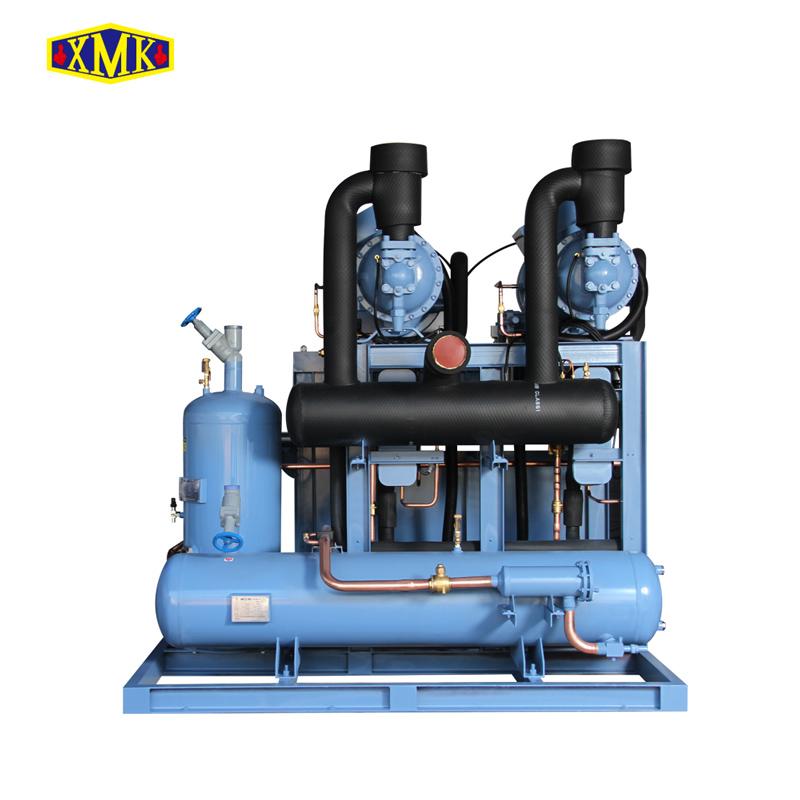

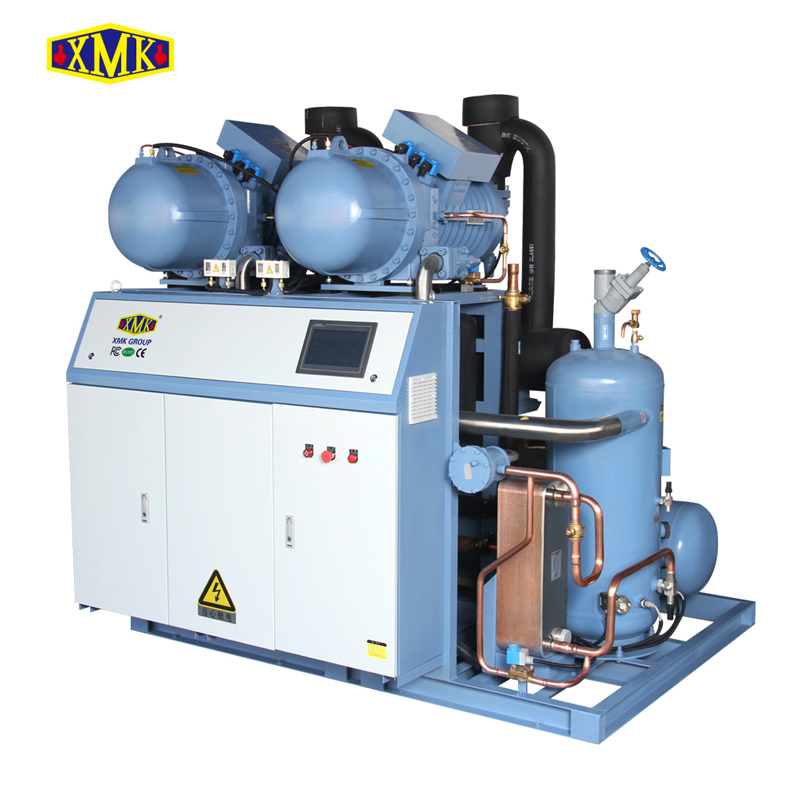

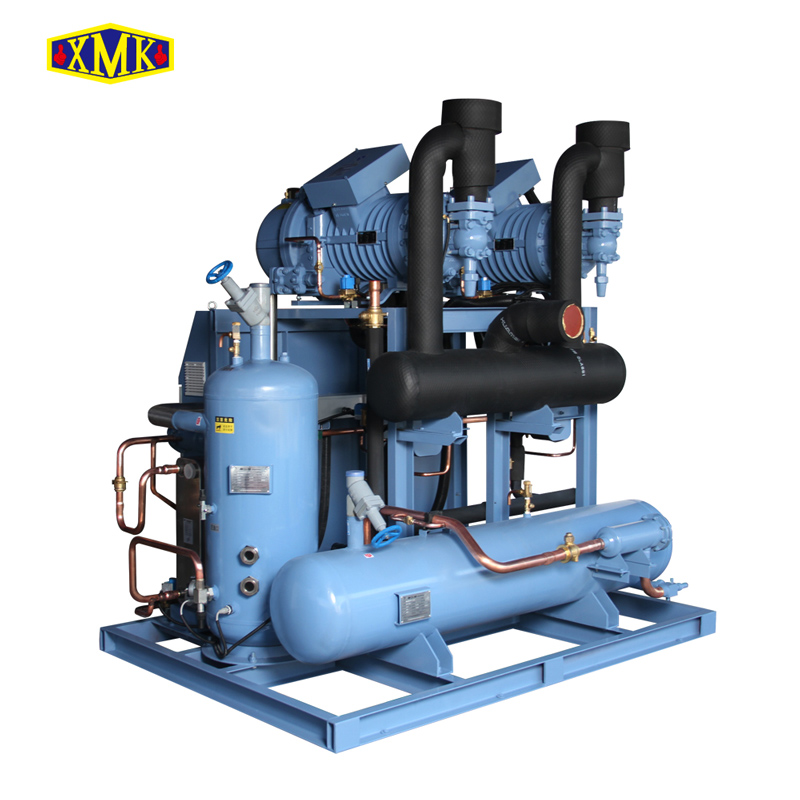

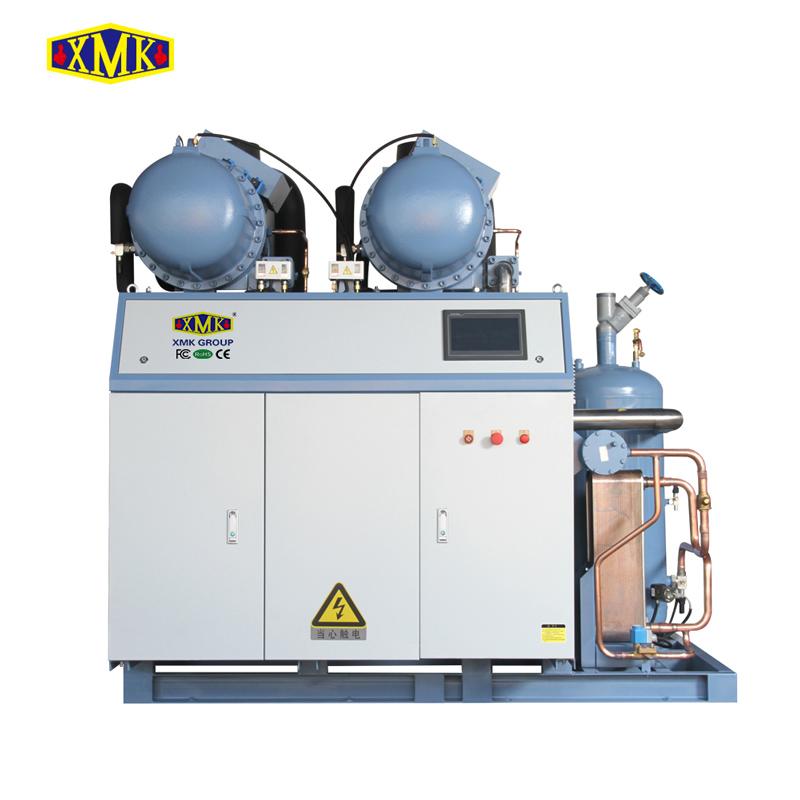

XRW系列半封闭螺杆机组，主要配套于具有较大制冷量需求的冷库项目使用。

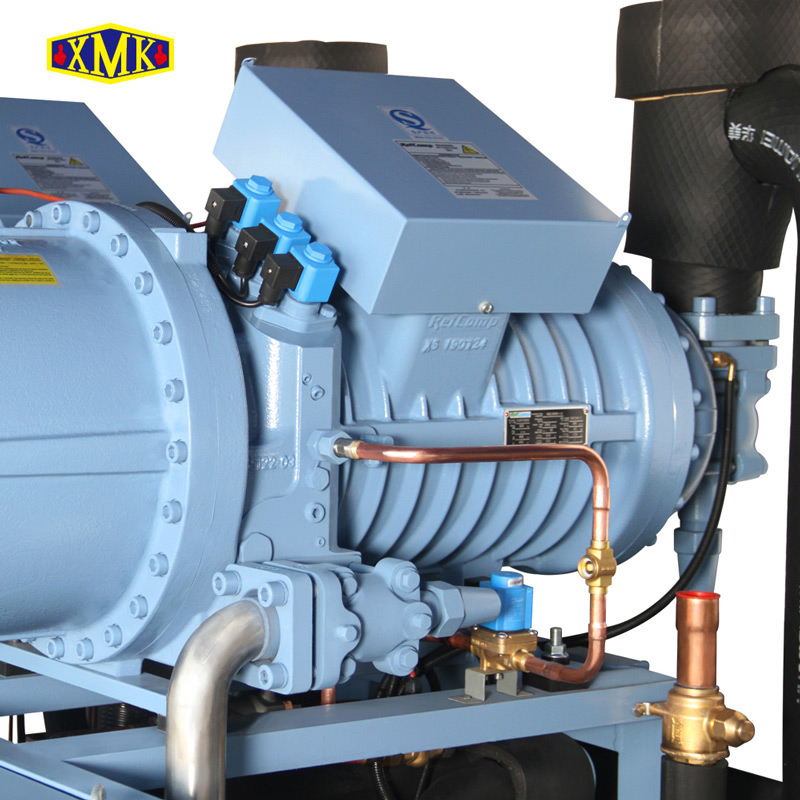

1、主机采用莱富康SW3系列半封闭螺杆压缩机，具有单机机组和并联机组；
2、产品分中温机组和低温机组两个应用系列，中温机组主要满足0℃左右的冷库使用，低温机组主要满足-20℃低温冷藏库及-35℃的速冻库使用；
3、机组标准设计采用水冷冷凝方式，采用高效壳管式水冷冷凝器，并配有单独的储液器；

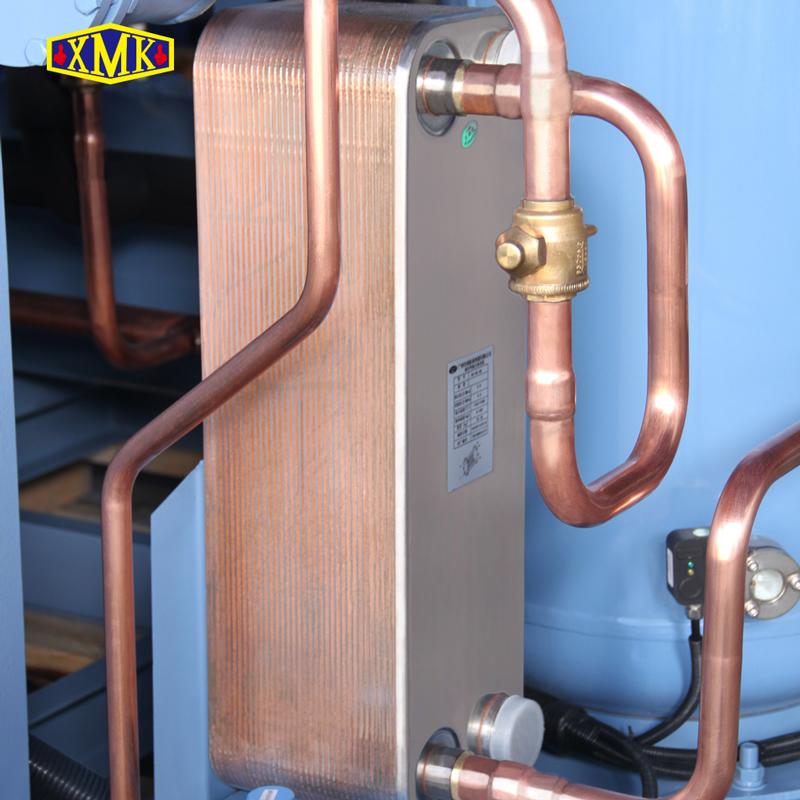

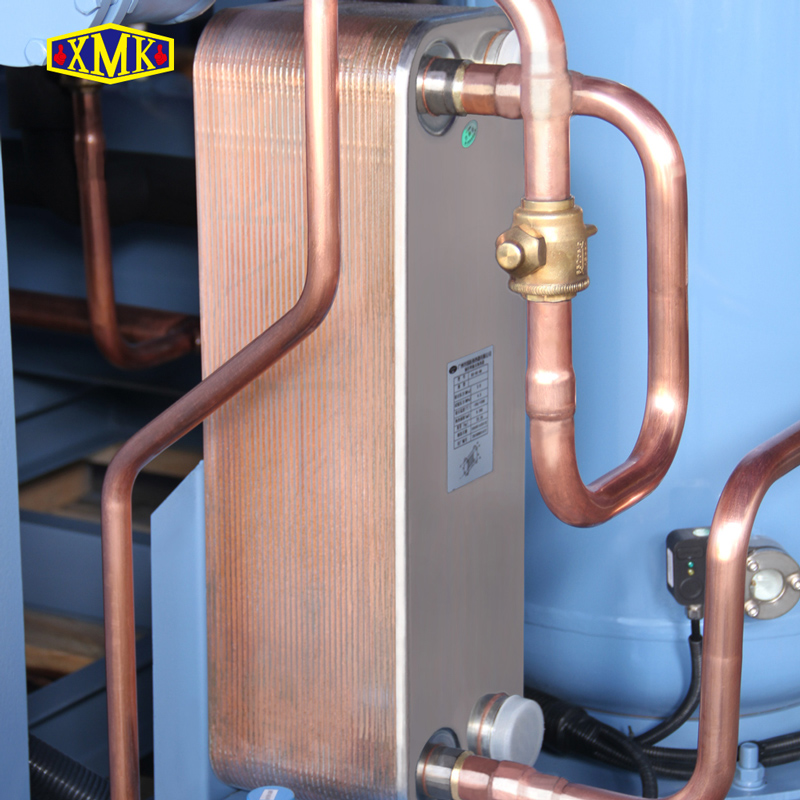

4、低温机组配有经济器系统和油冷却器系统，采用板式油冷却器；
5、机组采用西门子PLC控制，关键电器元件采用施耐德；具有压缩机启停、能调、油冷系统、经济器系统、冷却水泵及冷却塔风机的控制及各种保护功能，并具有远程通讯功能。
6、机组标准采用R404A或R507A制冷剂。
机组技术参数：
低温机组系列Low Temp. unit（R404A/R507A、带经济器 with ECO）
机组型号Model | XRW-1-50LY | XRW-1-60LY | XRW-1-70LY | XRW-1-80LY | XRW-1-95LY | XRW-1-105LY | ||
适用温度Apply Temp.（℃） | -18℃~-40℃ | |||||||
电源Power Supply | 3P/380V/50Hz | |||||||
最大电流Max.I（A） | 88 | 103 | 117 | 139 | 154 | 163 | ||
压缩机 Comp. | 型号Model | SW3L5000 | SW3L6000 | SW3L7000 | SW3L8000 | SW3L9500 | SW3L10500 | |
数量Number | 1 | 1 | 1 | 1 | 1 | 1 | ||
制冷量/功率 Capa./Power(KW) | 蒸发 Evap. | -25℃ | 71.8/41.4 | 82.6/48.8 | 93.7/55.7 | 116.3/68.6 | 127.2/75.0 | 133.9/79.6 |
-30℃ | 58.5/40.2 | 67.2/46.4 | 76.2/53.0 | 94.9/65.6 | 104.0/71.6 | 109.6/76.0 | ||
-35℃ | 47.0/39.3 | 53.9/44.2 | 61.2/50.5 | 76.4/62.7 | 83.8/68.6 | 88.4/73.0 | ||
-40℃ | 37.0/38.5 | 42.5/42.5 | 48.3/48.5 | 60.5/60.5 | 66.4/66.2 | 70.1/70.3 | ||
-45℃ | 28.4/38.1 | 32.7/41.1 | 37.2/47.0 | 46.8/58.9 | 51.3/64.3 | 54.3/68.5 | ||
冷凝器形式Type of condenser | 高效壳管式Shell and tube type | |||||||
冷却水流量Water Flow (m3/h) | 21 | 25 | 28 | 35 | 38 | 40 | ||
冷却水接口Water connect | G2-1/2” | G2-1/2” | G2-1/2” | G2-1/2” | DN80 | DN80 | ||
油冷形式Oil Cooler Type | 板式 Plate type | |||||||
油冷水接口Oil cooler nozzle | DN25 | DN32 | DN32 | DN32 | DN32 | DN32 | ||
储液器Receiver（L） | 80 | 80 | 80 | 100 | 150 | 150 | ||
供液接口Liquid Line (mm) | φ28 | φ28 | φ28 | φ28 | φ35 | φ35 | ||
吸气接口Suction Line (mm) | DN50 | DN65 | DN65 | DN80 | DN80 | DN80 | ||
尺寸 Size | L（mm） | 1650 | 1650 | 1650 | 1920 | 2330 | 2330 | |
W（mm） | 1000 | 1000 | 1000 | 1000 | 1150 | 1150 | ||
H（mm） | 1520 | 1650 | 1650 | 1730 | 1830 | 1830 | ||
机组型号Model | XRW-1-115LY | XRW-1-130LY | XRW-1-160LY | XRW-1-180LY | XRW-1-200LY | ||
适用温度Apply Temp.（℃） | -18℃~-40℃ | ||||||
电源Power Supply | 3P/380V/50Hz | ||||||
最大电流Max.I（A） | 196 | 210 | 236 | 250 | 270 | ||
压缩机 Comp. | 型号Model | SW3L11500 | SW3L13000 | SW3L16000 | SW3L18000 | SW3L20000 | |
数量Number | 1 | 1 | 1 | 1 | 1 | ||
制冷量/功率 Capa./Power(KW) | 蒸发 Evap. | -25℃ | 169.6/100.0 | 187.3/108.8 | 219.8/127.0 | 235.4/131.0 | 248.7/137.7 |
-30℃ | 139.8/98.0 | 154.3/106.5 | 182.3/125.6 | 194.3/128.2 | 205.5/134.7 | ||
-35℃ | 113.5/96.3 | 125.2/104.5 | 148.9/124.8 | 157.8/125.6 | 167.2/132.1 | ||
-40℃ | 90.5/95.1 | 99.6/102.7 | 119.2/124.3 | 125.8/123.6 | 133.4/130.0 | ||
-45℃ | 70.1/94.0 | 77.2/101.5 | 92.8/124.1 | 97.6/121.8 | 103.7/128.2 | ||
冷凝器形式Type of condenser | 高效壳管式Shell and tube type | ||||||
冷却水流量Water Flow (m3/h) | 50 | 55 | 65 | 70 | 72 | ||
冷却水接口Water connect | DN80 | DN80 | DN100 | DN100 | DN100 | ||
油冷形式Oil Cooler Type | 板式Plate type | ||||||
油冷水接口Oil cooler nozzle | DN32 | DN32 | DN50 | DN50 | DN50 | ||
储液器Receiver（L） | 150 | 150 | 230 | 230 | 230 | ||
供液接口Liquid Line (mm) | φ35 | φ35 | φ42 | φ42 | φ42 | ||
吸气接口Suction Line (mm) | DN80 | DN80 | DN80 | DN100 | DN100 | ||
尺寸 Size | L（mm） | 2330 | 2330 | 2600 | 2600 | 2600 | |
W（mm） | 1150 | 1150 | 1200 | 1200 | 1200 | ||
H（mm） | 1875 | 1875 | 1985 | 2025 | 2025 | ||
冷凝温度40℃. Condension temp. 40℃.
机组型号Model | XRW-2-50LY | XRW-2-60LY | XRW-2-70LY | XRW-2-80LY | XRW-2-95LY | XRW-2-105LY | ||
适用温度Apply Temp.（℃） | -18℃~-40℃ | |||||||
电源Power Supply | 3P/380V/50Hz | |||||||
最大电流Max.I（A） | 176 | 206 | 234 | 278 | 308 | 326 | ||
压缩机 Comp. | 型号Model | SW3L5000 | SW3L6000 | SW3L7000 | SW3L8000 | SW3L9500 | SW3L10500 | |
数量Number | 2 | 2 | 2 | 2 | 2 | 2 | ||
制冷量/功率 Capa./Power(KW) | 蒸发 Evap. | -25℃ | 143.6/82.8 | 165.2/97.6 | 187.4/111.4 | 232.6/137.2 | 254.4/150.0 | 267.8/159.2 |
-30℃ | 117.0/80.4 | 134.4/92.8 | 152.4/106.0 | 189.8/131.0 | 208.0/143.2 | 219.2/152.0 | ||
-35℃ | 94.0/78.6 | 107.8/88.4 | 122.4/101.0 | 152.8/125.4 | 167.6/137.2 | 176.8/146.0 | ||
-40℃ | 74.0/77.0 | 85.0/85.0 | 96.6/97.0 | 121.0/121.0 | 132.8/132.4 | 140.2/140.6 | ||
-45℃ | 56.8/76.2 | 65.4/82.2 | 74.4/94.0 | 93.6/117.8 | 102.6/128.6 | 108.6/137.0 | ||
冷凝器形式Type of condenser | 高效壳管式Shell and tube type | |||||||
冷却水流量Water Flow (m3/h) | 43 | 50 | 56 | 70 | 76 | 80 | ||
冷却水接口Water connect | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | ||
油冷形式Oil Cooler Type | 板式Plate type | |||||||
油冷水接口Oil cooler nozzle | DN32 | DN50 | DN50 | DN50 | DN50 | DN50 | ||
储液器Receiver（L） | 150 | 150 | 150 | 210 | 210 | 210 | ||
供液接口Liquid Line (mm) | φ35 | φ35 | φ35 | φ42 | φ42 | φ42 | ||
吸气接口Suction Line (mm) | DN80 | DN100 | DN100 | DN100 | DN100 | DN100 | ||
尺寸 Size | L（mm） | 2330 | 2330 | 2330 | 2380 | 2380 | 2380 | |
W（mm） | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | ||
H（mm） | 1945 | 2090 | 2090 | 2160 | 2160 | 2160 | ||
机组型号Model | XRW-2-115LY | XRW-2-130LY | XRW-2-160LY | XRW-2-180LY | XRW-2-200LY | ||
适用温度Apply Temp.（℃） | -18℃~-40℃ | ||||||
电源Power Supply | 3P/380V/50Hz | ||||||
最大电流Max.I（A） | 392 | 420 | 472 | 500 | 540 | ||
压缩机 Comp. | 型号Model | SW3L11500 | SW3L13000 | SW3L16000 | SW3L18000 | SW3L20000 | |
数量Number | 2 | 2 | 2 | 2 | 2 | ||
制冷量/功率 Capa./Power(KW) | 蒸发 Evap. | -25℃ | 339.2/200.0 | 374.6/217.6 | 439.6/254.0 | 470.8/262.0 | 497.4/275.4 |
-30℃ | 279.6/196.0 | 308.6/213.0 | 364.6/251.2 | 388.6/256.4 | 411.0/269.4 | ||
-35℃ | 227.0/192.6 | 250.4/209.0 | 297.8/249.6 | 315.6/251.2 | 334.4/264.2 | ||
-40℃ | 181.0/190.2 | 199.2/205.4 | 238.4/248.6 | 251.6/247.2 | 266.8/260.0 | ||
-45℃ | 140.2/188.0 | 154.4/203.0 | 185.6/248.2 | 195.2/243.6 | 207.4/256.4 | ||
冷凝器形式Type of condenser | 高效壳管式Shell and tube type | ||||||
冷却水流量Water Flow (m3/h) | 100 | 110 | 130 | 138 | 145 | ||
冷却水接口Water connect | DN100 | DN125 | DN125 | DN150 | DN150 | ||
油冷形式Oil Cooler Type | 板式Plate type | ||||||
油冷水接口Oil cooler nozzle | DN50 | DN50 | DN50 | DN65 | DN65 | ||
储液器Receiver（L） | 280 | 350 | 350 | 350 | 350 | ||
供液接口Liquid Line (mm) | DN50 | DN50 | DN50 | DN50 | DN50 | ||
吸气接口Suction Line (mm) | DN125 | DN125 | DN150 | DN150 | DN150 | ||
尺寸 Size | L（mm） | 3000 | 3000 | 3000 | 3000 | 3000 | |
W（mm） | 2000 | 2000 | 2000 | 2000 | 2000 | ||
H（mm） | 2400 | 2400 | 2400 | 2450 | 2450 | ||
冷凝温度40℃. Condension temp. 40℃.
机组型号Model | XRW-3-50LY | XRW-3-60LY | XRW-3-70LY | XRW-3-80LY | XRW-3-95LY | XRW-3-105LY | ||
适用温度Apply Temp.（℃） | -18℃~-40℃ | |||||||
电源Power Supply | 3P/380V/50Hz | |||||||
最大电流Max.I（A） | 264 | 309 | 351 | 417 | 462 | 489 | ||
压缩机 Comp. | 型号Model | SW3L5000 | SW3L6000 | SW3L7000 | SW3L8000 | SW3L9500 | SW3L10500 | |
数量Number | 3 | 3 | 3 | 3 | 3 | 3 | ||
制冷量/功率 Capa./Power(KW) | 蒸发 Evap. | -25℃ | 215.4/124.2 | 247.8/146.4 | 281.1/167.1 | 348.9/205.8 | 381.6/225.0 | 401.7/238.8 |
-30℃ | 175.5/120.6 | 201.6/139.2 | 228.6/159.0 | 284.7/196.5 | 312.0/214.8 | 328.8/228.0 | ||
-35℃ | 141.0/117.9 | 161.7/132.6 | 183.6/151.5 | 229.2/188.1 | 251.4/205.8 | 265.2/219.0 | ||
-40℃ | 111.0/115.5 | 127.5/127.5 | 144.9/145.5 | 181.5/181.5 | 199.2/198.6 | 210.3/210.9 | ||
-45℃ | 85.2/114.3 | 98.1/123.3 | 111.6/141.0 | 140.4/176.7 | 307.8/192.9 | 162.9/205.5 | ||
冷凝器形式Type of condenser | 高效壳管式Shell and tube type | |||||||
冷却水流量Water Flow (m3/h) | 65 | 75 | 85 | 105 | 115 | 120 | ||
冷却水接口Water connect | DN100 | DN100 | DN125 | DN125 | DN125 | DN125 | ||
油冷形式Oil Cooler Type | 板式Plate type | |||||||
油冷水接口Oil cooler nozzle | DN50 | DN50 | DN50 | DN50 | DN50 | DN50 | ||
储液器Receiver（L） | 200 | 200 | 280 | 280 | 350 | 350 | ||
供液接口Liquid Line (mm) | φ42 | φ42 | DN50 | DN50 | DN50 | DN50 | ||
吸气接口Suction Line (mm) | 2×DN65 | 2×DN80 | 2×DN80 | 2×DN100 | 2×DN100 | 2×DN100 | ||
尺寸 Size | L（mm） | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
W（mm） | 1800 | 1800 | 1800 | 1800 | 1800 | 1850 | ||
H（mm） | 1945 | 2090 | 2090 | 2160 | 2260 | 2310 | ||
机组型号Model | XRW-3-115LY | XRW-3-130LY | XRW-3-160LY | XRW-3-180LY | XRW-3-200LY | ||
适用温度Apply Temp.（℃） | -18℃~-40℃ | ||||||
电源Power Supply | 3P/380V/50Hz | ||||||
最大电流Max.I（A） | 588 | 630 | 708 | 750 | 810 | ||
压缩机 Comp. | 型号Model | SW3L11500 | SW3L13000 | SW3L16000 | SW3L18000 | SW3L20000 | |
数量Number | 3 | 3 | 3 | 3 | 3 | ||
制冷量/功率 Capa./Power(KW) | 蒸发 Evap. | -25℃ | 508.8/300.0 | 561.9/326.4 | 659.4/381.0 | 706.2/393.0 | 746.1/413.1 |
-30℃ | 419.4/294.0 | 462.9/319.5 | 546.9/376.8 | 582.9/384.6 | 616.5/404.1 | ||
-35℃ | 340.5/288.9 | 375.6/313.5 | 446.7/374.4 | 473.4/376.8 | 501.6/396.3 | ||
-40℃ | 271.5/285.3 | 298.8/308.1 | 357.6/372.9 | 377.4/370.8 | 400.2/390.0 | ||
-45℃ | 210.3/282.0 | 231.6/304.5 | 278.4/372.3 | 292.8/365.4 | 622.2/384.6 | ||
冷凝器形式Type of condenser | 高效壳管式Shell and tube type | ||||||
冷却水流量Water Flow (m3/h) | 152 | 166 | 195 | 206 | 220 | ||
冷却水接口Water connect | DN150 | DN150 | DN200 | DN200 | DN200 | ||
油冷形式Oil Cooler Type | 板式Plate type | ||||||
油冷水接口Oil cooler nozzle | DN65 | DN80 | DN80 | DN80 | DN80 | ||
储液器Receiver（L） | 430 | 430 | 630 | 630 | 630 | ||
供液接口Liquid Line (mm) | DN50 | DN50 | DN65 | DN65 | DN65 | ||
吸气接口Suction Line (mm) | 2×DN125 | 2×DN125 | 2×DN125 | 2×DN125 | 2×DN125 | ||
尺寸 Size | L（mm） | 3600 | 3600 | 3760 | 3760 | 3760 | |
W（mm） | 2000 | 2000 | 2150 | 2150 | 2150 | ||
H（mm） | 2400 | 2400 | 2400 | 2450 | 2450 | ||
冷凝温度40℃ Condension temp. 40℃.
机组型号Model | XRW-4-50LY | XRW-4-60LY | XRW-4-70LY | XRW-4-80LY | XRW-4-95LY | XRW-4-105LY | ||
适用温度Apply Temp.（℃） | -18℃~-40℃ | |||||||
电源Power Supply | 3P/380V/50Hz | |||||||
最大电流Max.I（A） | 352 | 412 | 468 | 556 | 616 | 652 | ||
压缩机 Comp. | 型号Model | SW3L5000 | SW3L6000 | SW3L7000 | SW3L8000 | SW3L9500 | SW3L10500 | |
数量Number | 4 | 4 | 4 | 4 | 4 | 4 | ||
制冷量/功率 Capa./Power | 蒸发 Evap. | -25℃ | 287.2/165.6 | 330.4/195.2 | 374.8/222.8 | 465.2/274.4 | 508.8/300.0 | 535.6/318.4 |
-30℃ | 234.0/160.8 | 304.8/185.6 | 304.8/212.0 | 379.6/262.0 | 416.0/286.4 | 438.4/304.0 | ||
-35℃ | 188.0/157.2 | 215.6/176.8 | 244.8/202.0 | 305.6/250.8 | 335.2/274.4 | 353.6/292.0 | ||
-40℃ | 148.0/154.0 | 170.0/170.0 | 193.2/194.0 | 242.0/242.0 | 265.6/264.8 | 280.4/281.2 | ||
-45℃ | 113.6/152.4 | 130.8/164.4 | 148.8/188.0 | 187.2/235.6 | 205.2/257.2 | 217.2/274.0 | ||
冷凝器形式Type of condenser | 高效壳管式Shell and tube type | |||||||
冷却水流量Water Flow (m3/h) | 85 | 98 | 112 | 140 | 151 | 160 | ||
冷却水接口Water connect | DN125 | DN125 | DN125 | DN125 | DN150 | DN150 | ||
油冷形式Oil Cooler Type | 板式Plate type | |||||||
油冷水接口Oil cooler nozzle | DN50 | DN65 | DN65 | DN65 | DN80 | DN80 | ||
储液器Receiver（L） | 240 | 240 | 330 | 330 | 430 | 430 | ||
供液接口Liquid Line (mm) | φ42 | φ42 | DN50 | DN50 | DN50 | DN50 | ||
吸气接口Suction Line (mm) | 2×DN80 | 2×DN100 | 2×DN100 | 2×DN100 | 2×DN125 | 2×DN125 | ||
尺寸 Size | L（mm） | 3600 | 3600 | 3600 | 3700 | 3700 | 3700 | |
W（mm） | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | ||
H（mm） | 1945 | 2090 | 2090 | 2160 | 2310 | 2360 | ||
冷凝温度40℃ Condension temp. 40℃.
