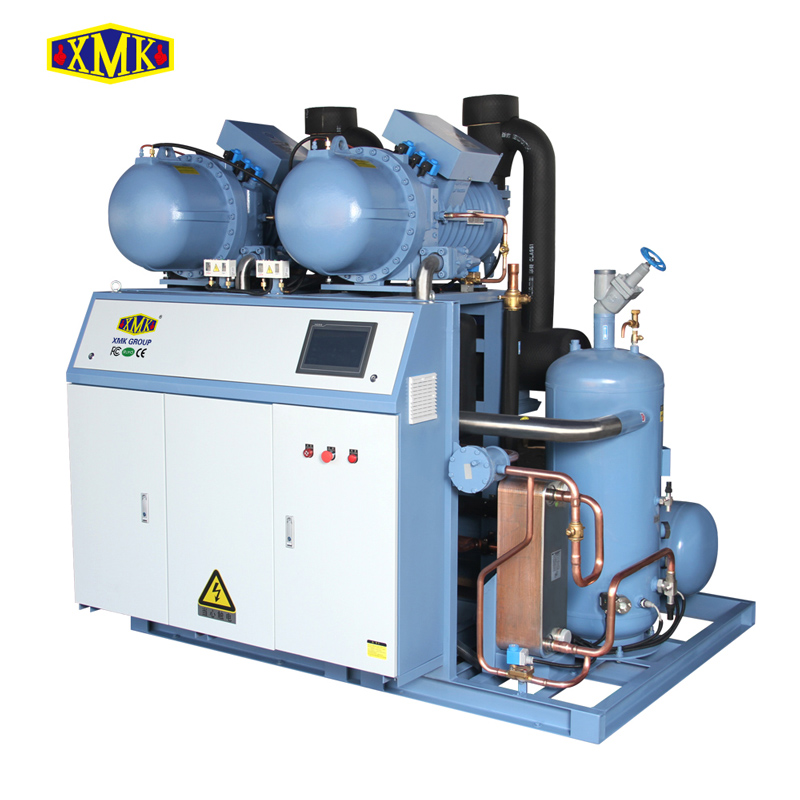

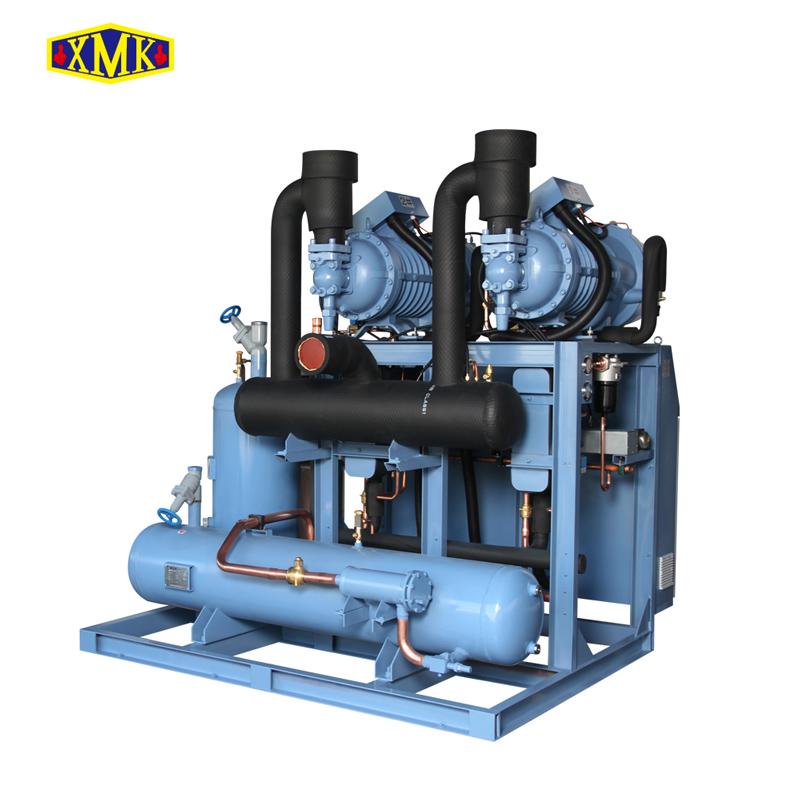

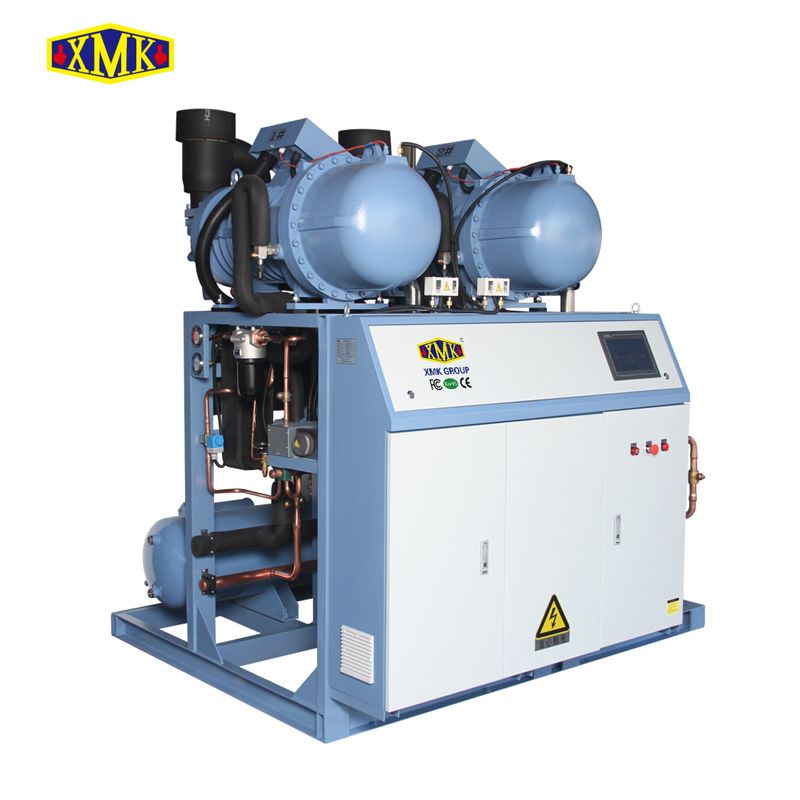

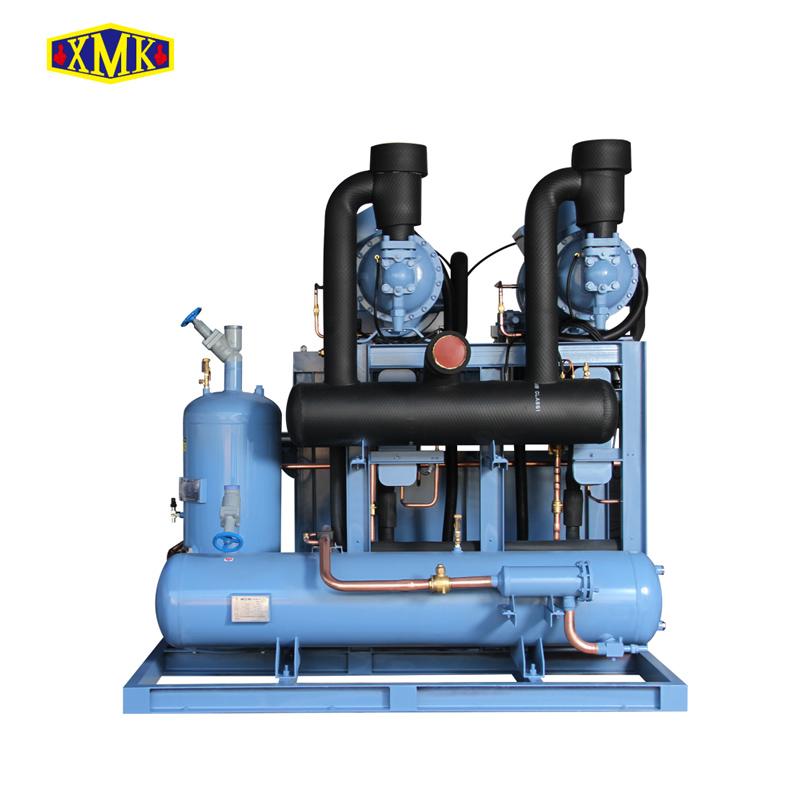

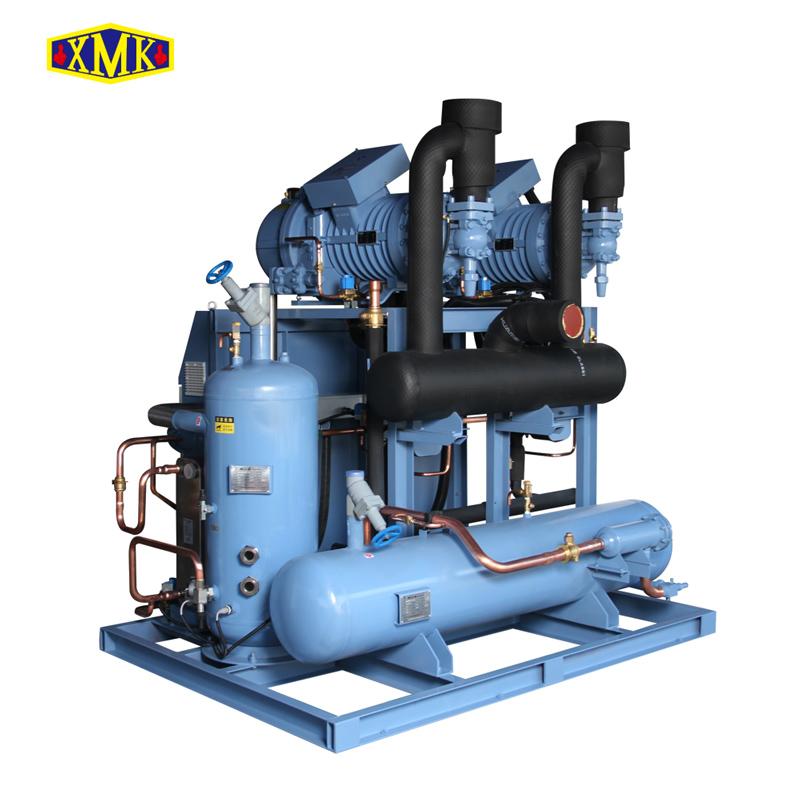

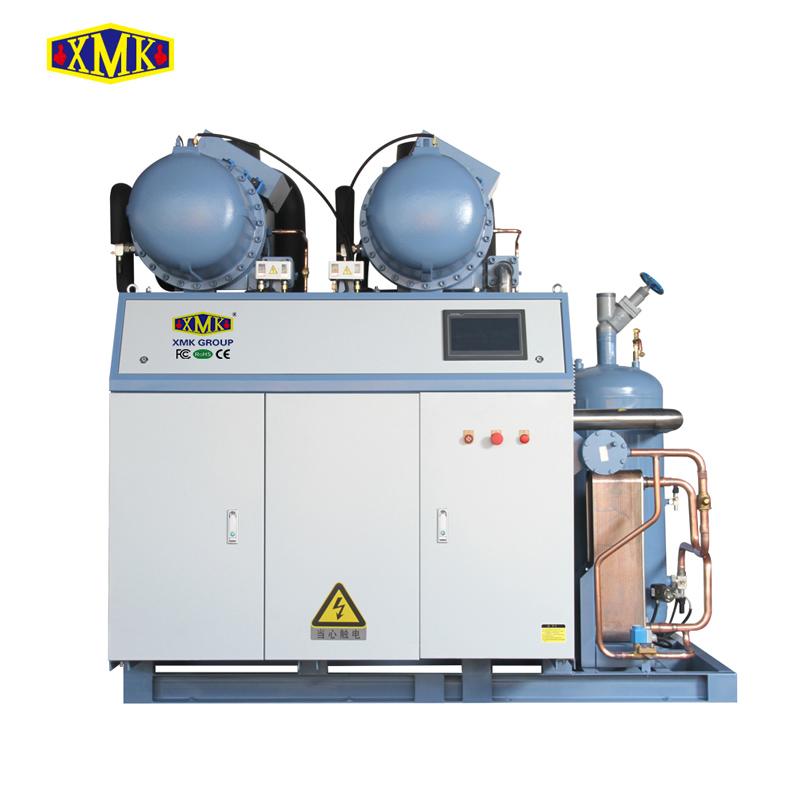

XRW系列莱富康半封闭螺杆水冷冷凝机组

XRW系列半封闭螺杆机组,主要配套于具有较大制冷量需求的冷库项目使用。

  • 货号:

    中温机组系列
  • 订购 (最小量):

    1
  • 付款:

    出厂价
  • 原产地:

    中国(广州)
  • 颜色:

    蓝色
  • 发货港口:

    广州
  • 发货周期:

    20-35天

产品概述:

XRW系列半封闭螺杆机组,主要配套于具有较大制冷量需求的冷库项目使用。

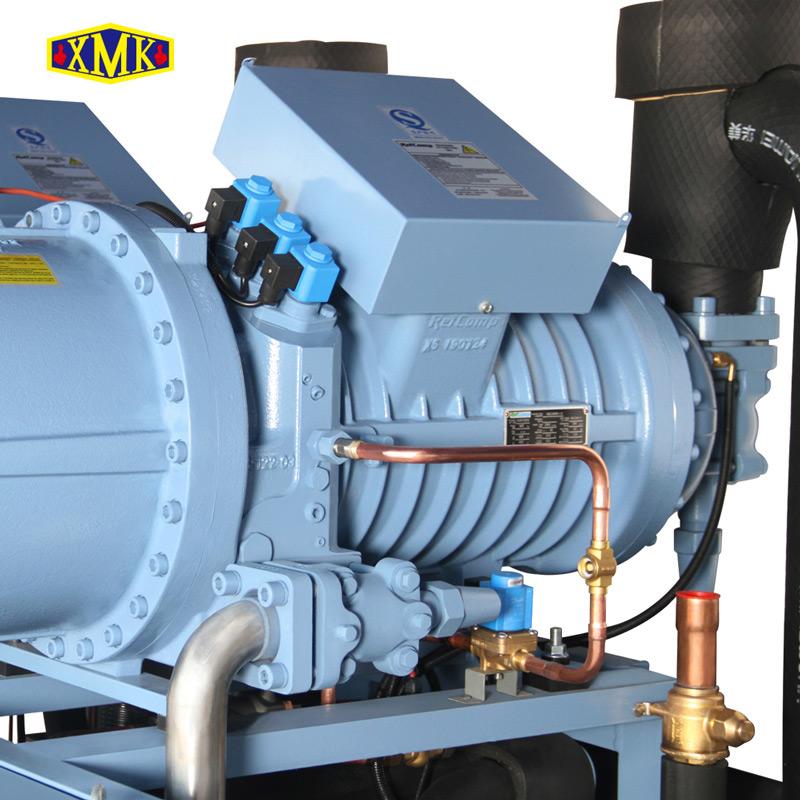

1、主机采用莱富康SW3系列半封闭螺杆压缩机,具有单机机组和并联机组;

2、产品分中温机组和低温机组两个应用系列,中温机组主要满足0℃左右的冷库使用,低温机组主要满足-20℃低温冷藏库及-35℃的速冻库使用;

3、机组标准设计采用水冷冷凝方式,采用高效壳管式水冷冷凝器,并配有单独的储液器;

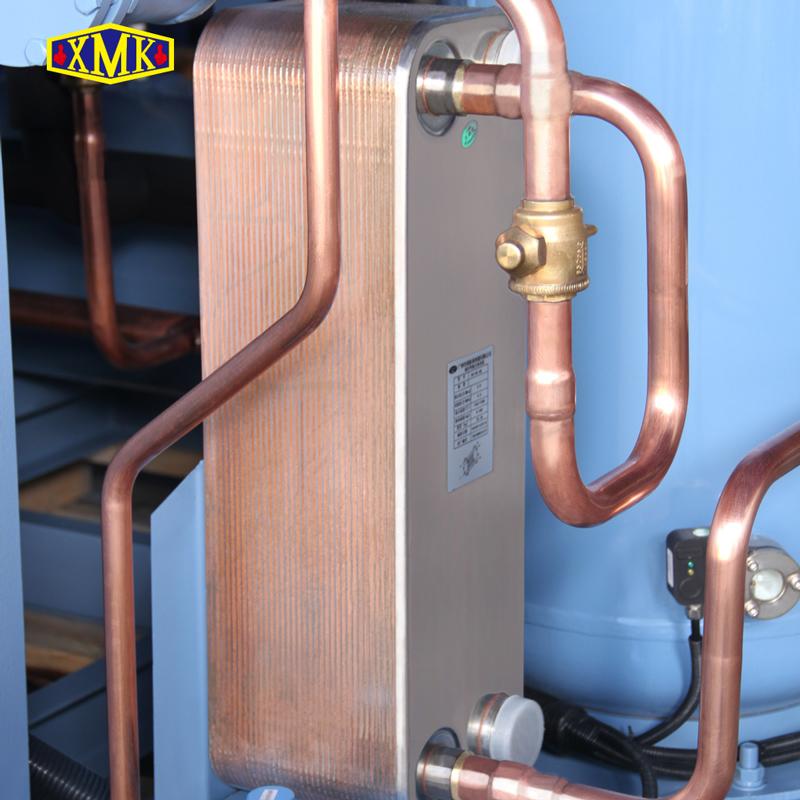

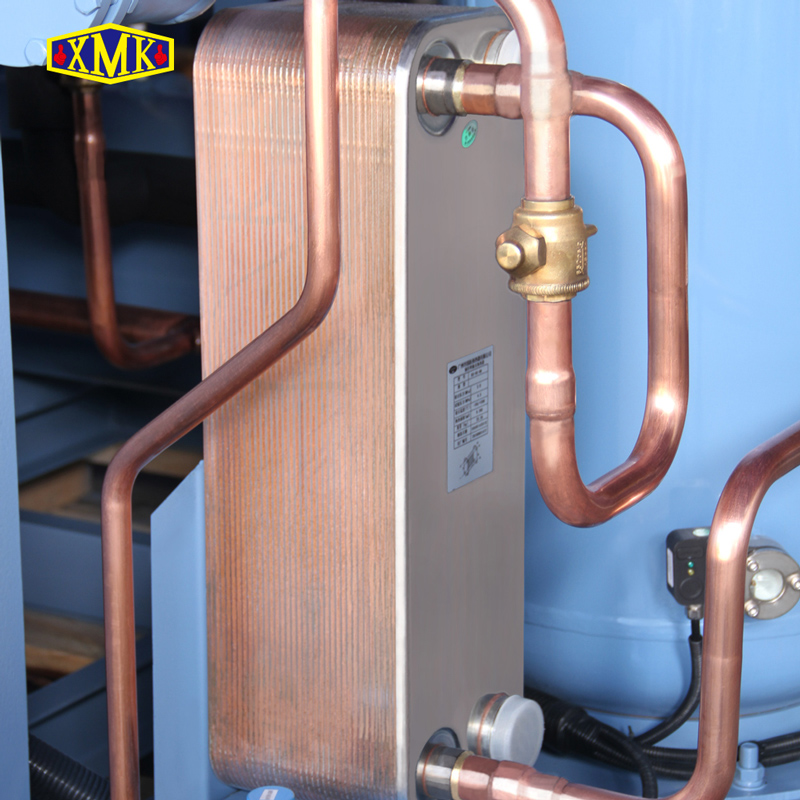

4、低温机组配有经济器系统和油冷却器系统,采用板式油冷却器;

5、机组采用西门子PLC控制,关键电器元件采用施耐德;具有压缩机启停、能调、油冷系统、经济器系统、冷却水泵及冷却塔风机的控制及各种保护功能,并具有远程通讯功能。

6、机组标准采用R404A或R507A制冷剂。


机组技术参数

1、中温机组系列Medium Temp. unitR404A/R507A

机组型号Model

XRW-1-50MY

XRW-1-60MY

XRW-1-75MY

XRW-1-90MY

XRW-1-105MY

适用温度Apply Temp.(℃)

-5~5

电源Power Supply

3P/380V/50Hz

最大电流Max.IA

90

105

124

140

180

压缩机

Comp.

型号Model

SW3H5000

SW3H6000

SW3H7500

SW3H9000

SW3H10500

数量Number

1

1

1

1

1

制冷量/功率

Capa./Power   (KW)

蒸发

Evap.

-5

102.8/36.0

120.0/42.0

140.4/49.2

162.4/56.9

196.0/68.6

-10

84.2/35.9

98.2/41.8

115.0/49.0

133.0/56.7

160.5/68.4

-15

68.3/35.2

79.7/41.1

93.4/48.1

108.0/55.7

130.3/67.2

冷凝器形式Type of condenser

高效壳管式Shell and tube type

水流量Water   Flowm3/h

26

30

35

40

50

冷却水接口Water connect(inch)

G2-1/2”

G2-1/2”

G2-1/2”

DN80

DN80

储液器ReceiverL

80

80

100

150

150

供液接口Liquid Line (mm)

φ28

φ28

φ28

φ35

φ35

吸气接口Suction Line (mm)

DN50

DN50

DN65

DN65

DN80

尺寸

Size

Lmm

1650

1650

1920

2330

2330

Wmm

1000

1000

1000

1150

1150

Hmm

1520

1520

1650

1755

1830

冷凝温度40℃。Condension temp. 40.

机组型号Model

XRW-1-115MY

XRW-1-125MY

XRW-1-140MY

XRW-1-160MY

适用温度Apply Temp.(℃)

-5~5

电源Power Supply

3P/380V/50Hz

最大电流Max.IA

182

196

249

270

压缩机

Comp.

型号Model

SW3H11500

SW3H12500

SW3H14000

SW3H16000

数量Number

1

1

1

1

制冷量/功率

Capa./Power   (KW)

蒸发

Evap.

-5

217.9/76.3

233.6/81.8

267.9/101.6

296.5/112.4

-10

178.5/76.0

191.4/81.5

216.0/96.3

239.1/106.6

-15

144.9/74.7

155.4/80.1

173.2/90.7

191.7/100.4

冷凝器形式Type of condenser

高效壳管式Shell and tube type

冷却水流量Water   Flow(m3/h)

55

60

70

76

冷却水接口Water connect (inch)

DN80

DN80

DN100

DN100

储液器ReceiverL

150

150

230

230

供液接口Liquid Line (mm)

φ35

φ35

φ42

φ42

吸气接口Suction Line (mm)

DN80

DN80

DN80

DN80

尺寸

Size

Lmm

2330

2330

2600

2600

Wmm

1150

1150

1200

1200

Hmm

1830

1830

1980

1980



机组型号Model

XRW-2-50MY

XRW-2-60MY

XRW-2-75MY

XRW-2-90MY

XRW-2-105MY

适用温度Apply Temp.(℃)

-5~5

电源Power Supply

3P/380V/50Hz

最大电流Max.IA

180

210

248

280

360

压缩机

Comp.

型号Model

SW3H5000

SW3H6000

SW3H7500

SW3H9000

SW3H10500

数量Number

2

2

2

2

2

制冷量/功率

Capa./Power   (KW)

蒸发

Evap.

-5

205.6/72.0

240.0/84.0

280.8/98.4

324.8/113.8

392.0/137.2

-10

168.4/71.8

196.4/83.6

230.0/98.0

266.0/113.4

321.0/136.8

-15

136.6/70.4

159.4/82.2

186.8/96.2

216.0/111.4

260.6/134.4

冷凝器形式Type of condenser

高效壳管式Shell and tube type

冷却水流量Water   Flow (m3/h)

52

60

71

82

100

冷却水接口Water connect (inch)

DN80

DN80

DN100

DN100

DN125

储液器ReceiverL

150

150

210

210

280

供液接口Liquid Line (mm)

φ35

φ35

φ42

φ42

DN50

吸气接口Suction Line (mm)

DN80

DN80

DN100

DN100

DN100

尺寸

Size

Lmm

2480

2480

2480

2480

3000

Wmm

1610

1610

1595

1595

1610

Hmm

1850

1850

1985

1985

2060



机组型号Model

XRW-2-115MY

XRW-2-125MY

XRW-2-140MY

XRW-2-160MY

适用温度Apply Temp.(℃)

-5~5

电源Power Supply

3P/380V/50Hz

最大电流Max.IA

364

392

498

540

压缩机

Comp.

型号Model

SW3H11500

SW3H12500

SW3H14000

SW3H16000

数量Number

2

2

2

2

制冷量/功率

Capa./Power   (KW)

蒸发

Evap.

-5

435.8/152.6

467.2/163.6

535.8/203.2

593.0/224.8

-10

357.0/152.0

382.8/163.0

432.0/192.6

478.2/213.2

-15

289.8/149.4

310.8/160.2

346.4/181.4

383.4/200.8

冷凝器形式Type of condenser

高效壳管式Shell and tube type

冷却水流量Water   Flow (m3/h)

110

120

140

153

冷却水接口Water connect (inch)

DN125

DN150

DN150

DN150

储液器ReceiverL

280

350

350

350

供液接口Liquid Line (mm)

DN50

DN50

DN50

DN50

吸气接口Suction Line (mm)

DN100

DN100

DN125

DN125

尺寸

Size

Lmm

3000

3000

3000

3000

Wmm

1610

1730

1770

1770

Hmm

2060

2260

2300

2300

冷凝温度40  Condension temp. 40.



机组型号Model

XRW-3-50MY

XRW-3-60MY

XRW-3-75MY

XRW-3-90MY

XRW-3-105MY

适用温度Apply Temp.(℃)

-5~5

电源Power Supply

3P/380V/50Hz

最大电流Max.IA

270

315

372

420

540

压缩机

Comp.

型号Model

SW3H5000

SW3H6000

SW3H7500

SW3H9000

SW3H10500

数量Number

3

3

3

3

3

制冷量/功率

Capa./Power   (KW)

蒸发

Evap.

-5

308.4/108.0

360.0/126.0

421.2/147.6

487.2/170.7

588.0/205.8

-10

252.6/107.7

294.6/125.4

345.0/147.0

399.0/170.1

481.5/205.2

-15

204.9/105.6

239.1/123.3

280.2/144.3

324.0/167.1

390.9/210.6

冷凝器形式Type of condenser

高效壳管式Shell and tube type

冷却水流量Water   Flow (m3/h)

78

90

106

123

150

冷却水接口Water connect (inch)

DN100

DN125

DN125

DN125

DN150

储液器ReceiverL

200

280

280

350

350

供液接口Liquid Line (mm)

φ42

DN50

DN50

DN50

DN50

吸气接口Suction Line (mm)

2×DN65

2×DN65

2×DN80

2×DN80

2×DN80

尺寸

Size

Lmm

3000

3000

3000

3000

3180

Wmm

1610

1610

1540

1665

1665

Hmm

1840

1840

1985

2185

2260





机组型号Model

XRW-3-115MY

XRW-3-125MY

XRW-3-140MY

XRW-3-160MY

XRW-4-50MY

适用温度Apply Temp.(℃)

-5~5

电源Power Supply

3P/380V/50Hz

最大电流Max.IA

546

588

747

810

360

压缩机

Comp.

型号Model

SW3H11500

SW3H12500

SW3H14000

SW3H16000

SW3H5000

数量Number

3

3

3

3

4

制冷量/功率

Capa./Power   (KW)

蒸发

Evap.

-5

653.7/228.9

700.8/245.4

803.7/304.8

889.5/337.2

411.2/144.0

-10

535.5/228.0

574.2/244.5

648.0/288.9

717.3/319.8

336.8/143.6

-15

434.7/224.1

466.2/240.3

519.6/272.1

575.1/301.2

273.2/140.8

冷凝器形式Type of condenser

高效壳管式Shell and tube type

冷却水流量Water   Flow (m3/h)

165

177

208

230

104

冷却水接口Water connect (inch)

DN150

DN150

DN200

DN200

DN125

储液器ReceiverL

430

430

630

630

240

供液接口Liquid Line (mm)

DN50

DN50

DN65

DN65

φ42

吸气接口Suction Line (mm)

2×DN100

2×DN100

2×DN125

2×DN125

2×DN65

尺寸

Size

Lmm

3600

3600

3840

3840

3600

Wmm

1870

1870

2020

2020

1610

Hmm

2260

2260

2400

2400

1840





机组型号Model

XRW-4-60MY

XRW-4-75MY

XRW-4-90MY

XRW-4-105MY

XRW-4-115MY

适用温度Apply Temp.(℃)

-5~5

电源Power Supply

3P/380V/50Hz

最大电流Max.IA

420

496

560

720

728

压缩机

Comp.

型号Model

SW3H6000

SW3H7500

SW3H9000

SW3H10500

SW3H11500

数量Number

4

4

4

4

4

制冷量/功率

Capa./Power(KW)

蒸发

Evap.

-5

480.0/168.0

561.6/196.8

649.6/227.6

784.0/274.4

871.6/305.2

-10

460.0/167.2

460.0/196.0

532.0/226.8

642.0/273.6

714.0/304.0

-15

318.8/164.4

373.6/192.4

432.0/222.8

521.2/268.8

579.6/298.8

冷凝器形式Type of condenser

高效壳管式Shell and tube type

冷却水流量Water   Flow (m3/h)

121

142

164

198

220

冷却水接口Water connect

DN125

DN125

DN150

DN200

DN200

储液器ReceiverL

330

330

430

630

630

供液接口Liquid Line (mm)

DN50

DN50

DN50

DN65

DN65

吸气接口Suction Line (mm)

2×DN65

2×DN80

2×DN100

2×DN125

2×DN125

尺寸

Size

Lmm

3600

3600

3800

4140

4140

Wmm

1610

1600

1800

2020

2020

Hmm

1940

2085

2085

2360

2360

冷凝温度40Condension temp. 40.
