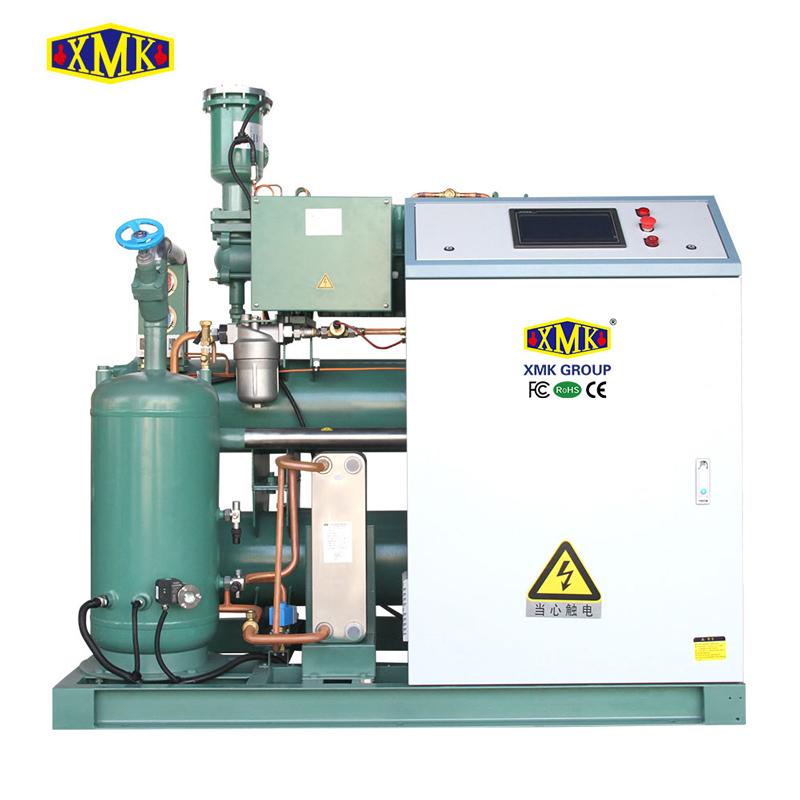

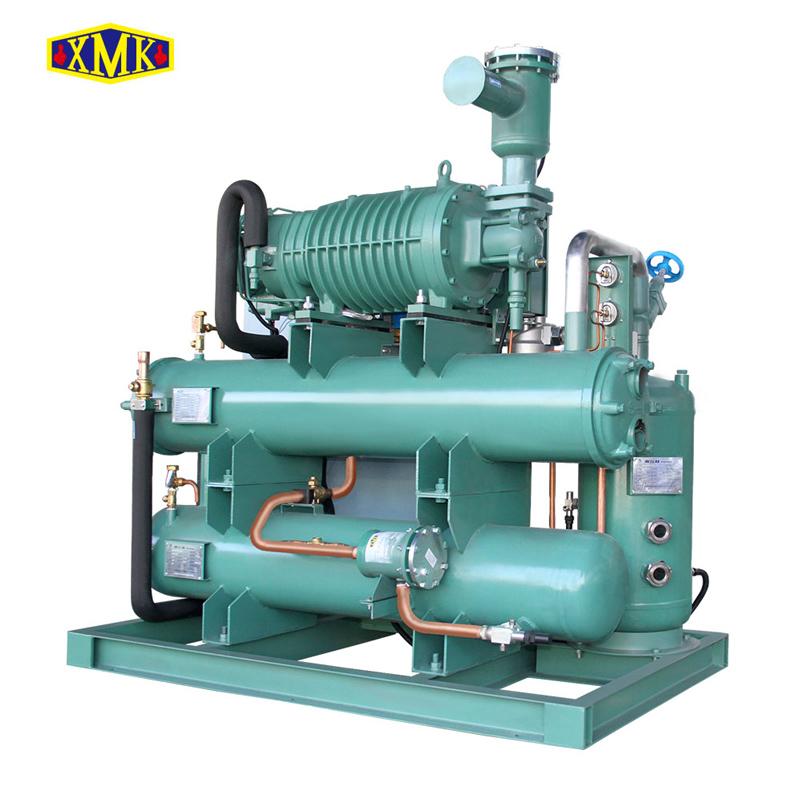

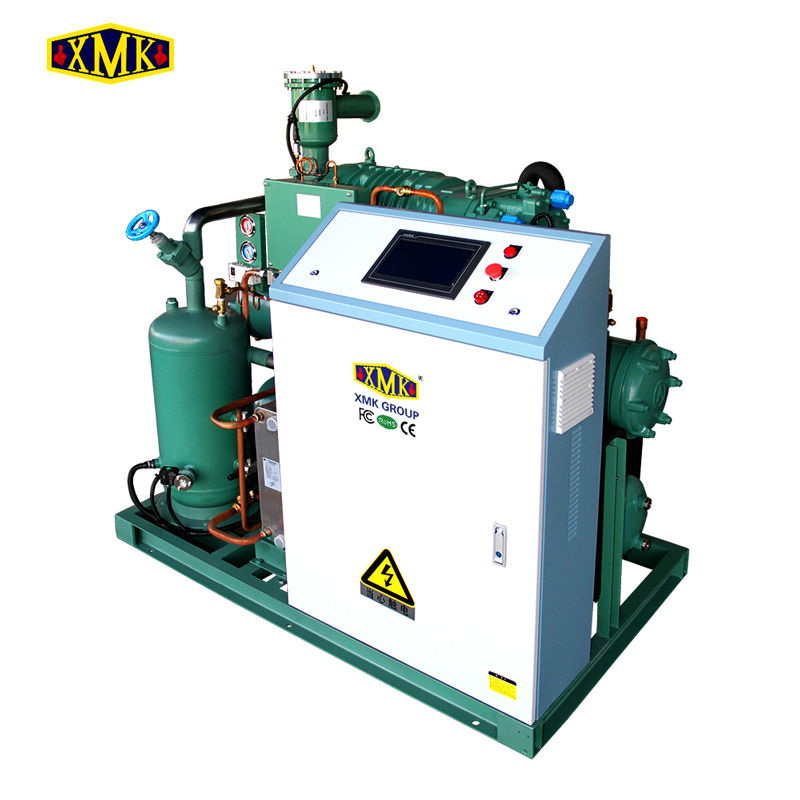

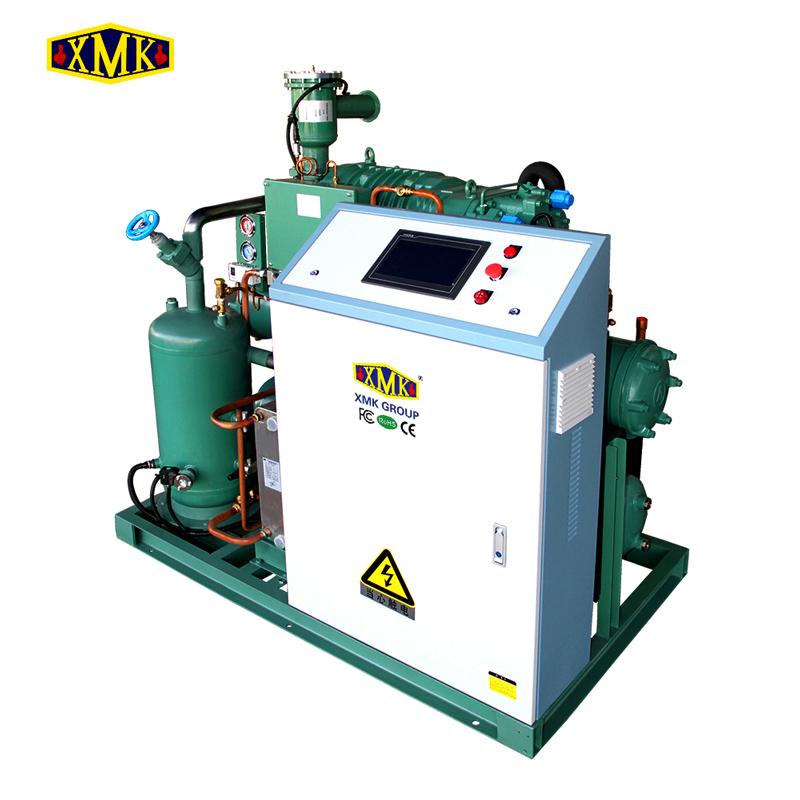

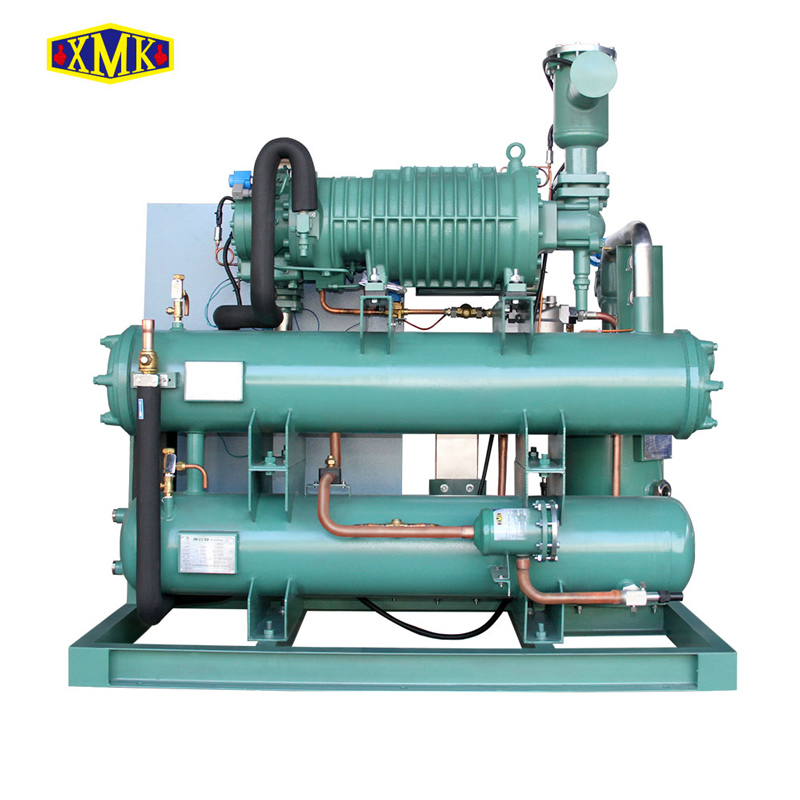

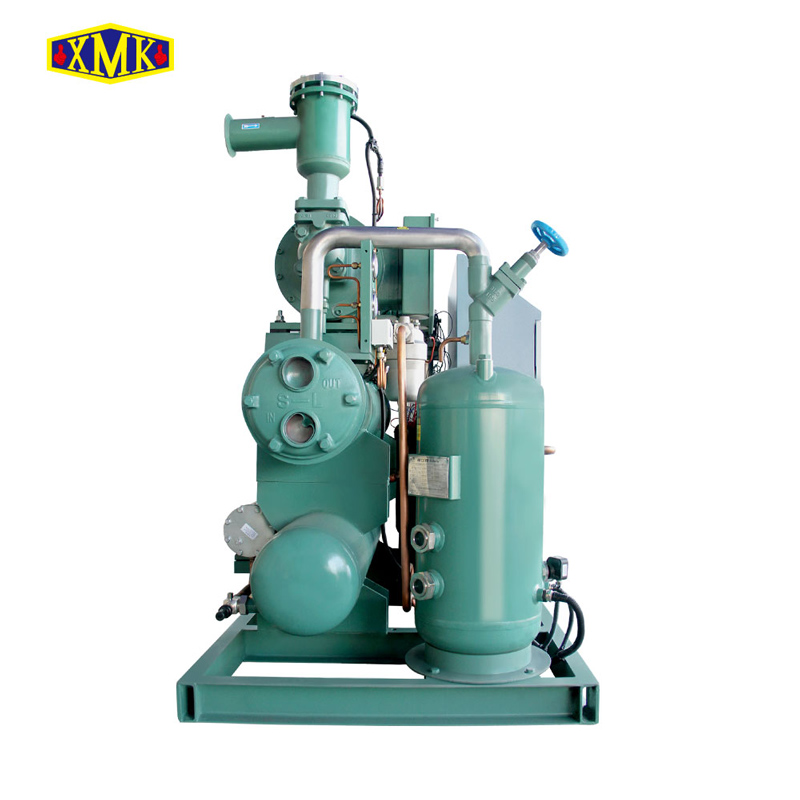

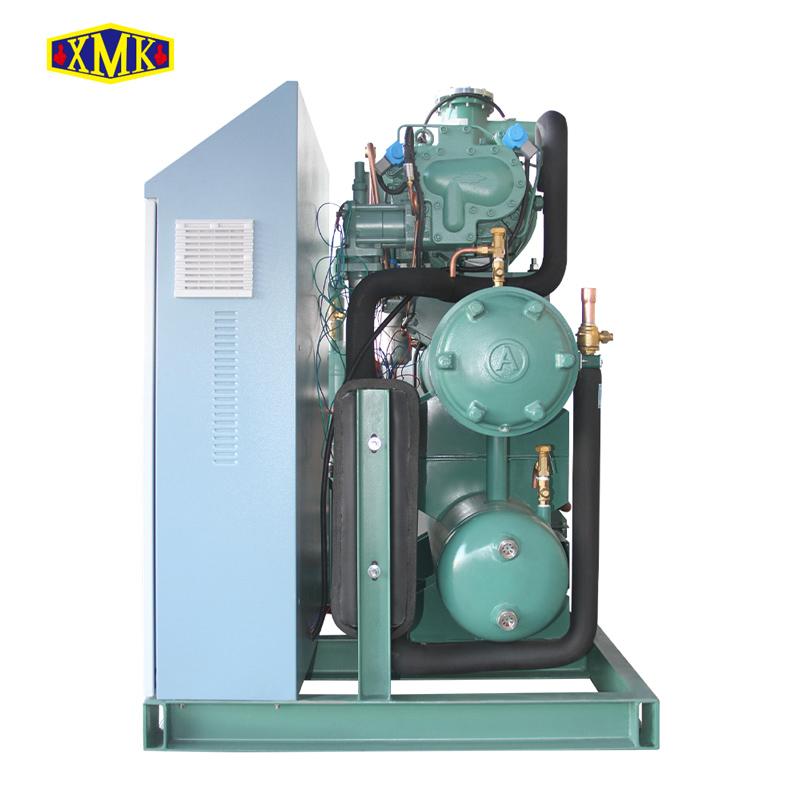

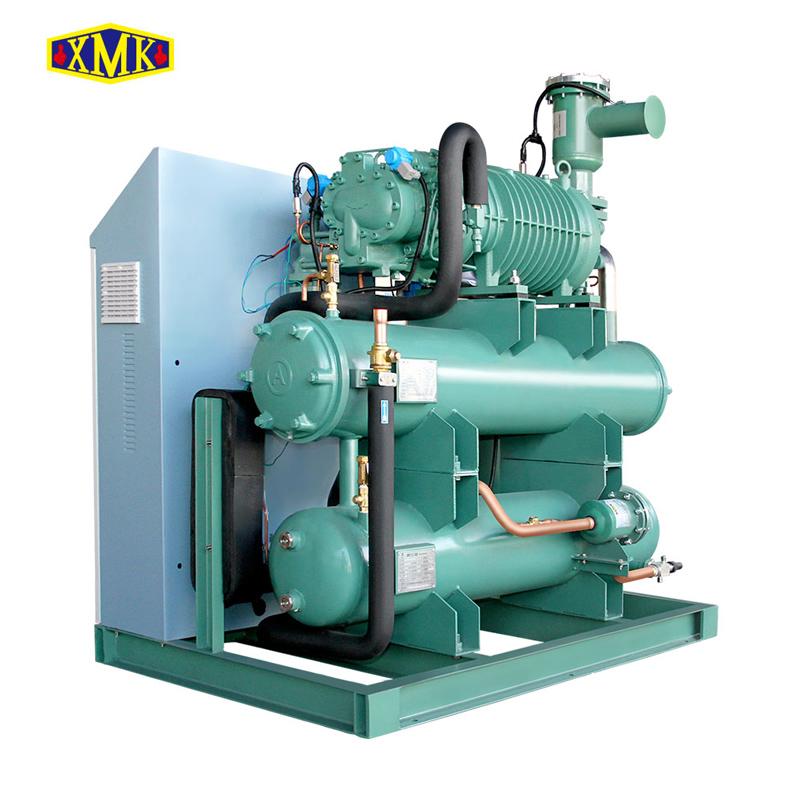

XBW系列比泽尔半封闭螺杆水冷冷凝机组

XBW系列半封闭低温螺杆机组，主要配套于具有较大制冷量需求的冷库项目使用

货号:
XBW系列比泽尔半封闭螺杆水冷冷凝机组
订购 (最小量):
1
付款:
出厂价
原产地:
中国
颜色:
绿色
发货港口:
广州
发货周期：
25-35天

现在查询

产品详细信息

产品概述：

XBW系列半封闭低温螺杆机组，主要配套于具有较大制冷量需求的冷库项目使用。

1、主机采用比泽尔品牌的HSN系列半封闭低温螺杆压缩机，主要满足-18℃以下低温冷藏库及-35℃的速冻库使用，单机名义功率从50HP-160HP，具有单机机组和并联机组；

2、机组标准设计采用水冷冷凝方式，采用高效壳管式水冷冷凝器，并配有单独的储液器；

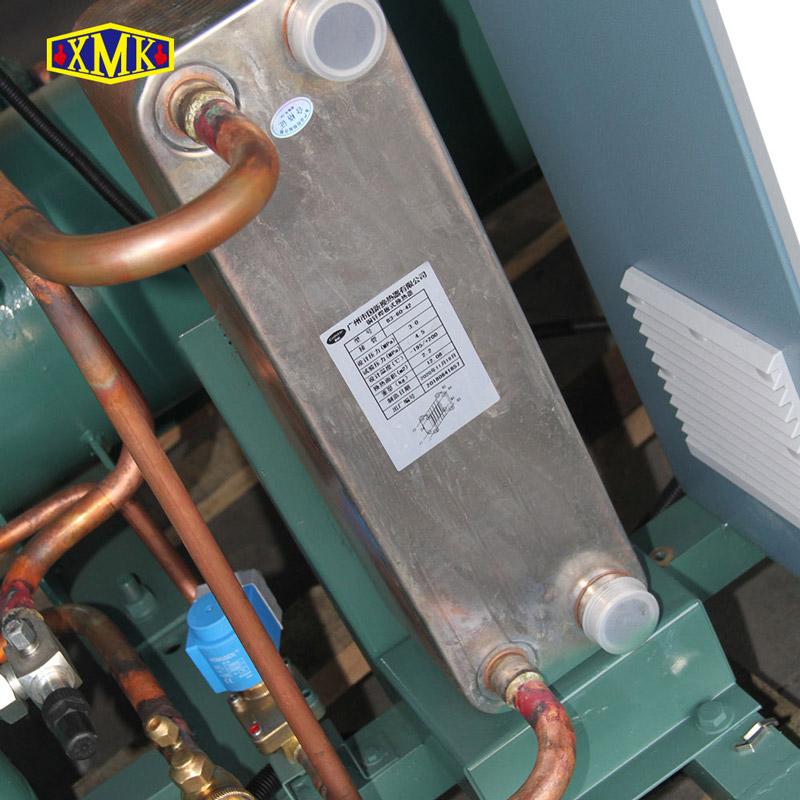

3、机组标准设计配有外置高效油分、经济器系统和油冷却器系统，采用板式油冷却器；

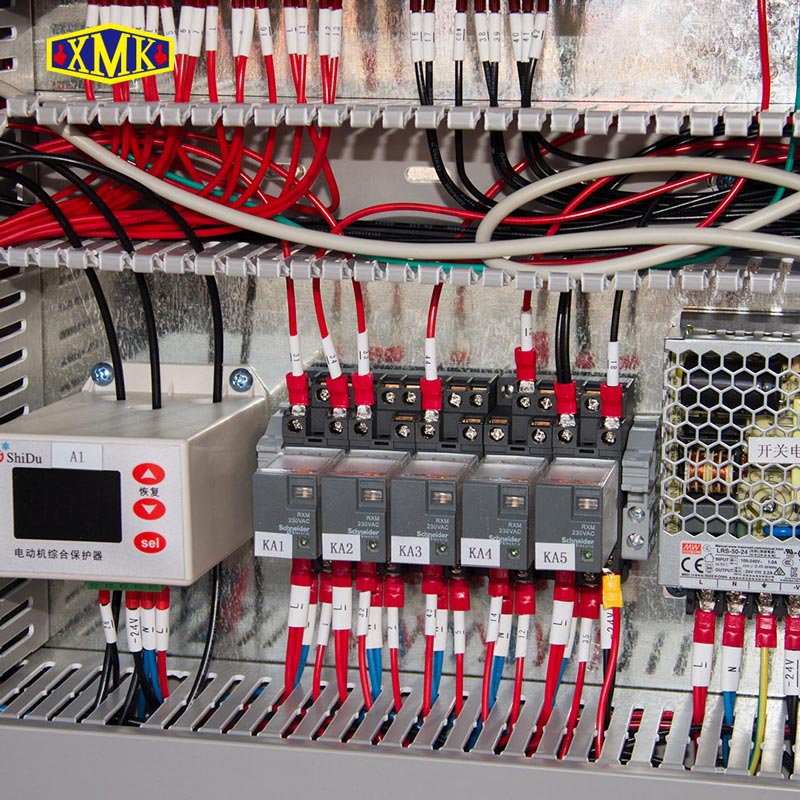

4、机组采用西门子PLC控制，关键电器元件采用施耐德；具有压缩机启停、能调、油冷系统、经济器系统、冷却水泵及冷却塔风机的控制及各种保护功能，并具有远程通讯功能。

5、机组标准采用R404A或R507A制冷剂。

机组技术参数：

制冷剂R404A/R507A、带经济器运行 Refrigerant R404A/R507A ,with ECO

机组型号Model			XBW-1-50LY	XBW-1-60LY	XBW-1-70LY	XBW-1-75LY	XBW-1-110LY	XBW-1-125LY
适用温度Apply Temp.（℃）			-18℃~-40℃
电源Power Supply			3P/380V/50Hz
最大电流Max.I（A）			79	98	124	144	197	216
压缩机 Comp.	型号Model		HSN6461-50	HSN7451-60	HSN7461-70	HSN7471-75	HSN8561-110	HSN8571-125
压缩机 Comp.	数量Number		1	1	1	1	1	1
制冷量/功率 Capa./Power	蒸发 Evap.	-25℃	69.2 /42.6	84.1 /51.1	95.5/55.2	100.4 /60.7	142.2 /90.1	165.1 /96.0
		-30℃	57.2 /40.8	69.0 /50.0	78.7 /53.4	82.9 /58.1	115.3/86.9	136.3 /91.5
		-35℃	46.7 /39.0	55.7 /48.9	63.9 /51.5	67.7 /55.5	92.2/83.6	111.2 /87.5
		-40℃	37.5 /37.2	44.2 /47.6	51.0 /49.6	54.5 /53.0	72.3 /80.7	89.4 /83.9
		-45℃	29.5 /35.4	34.2/46.1	39.9 /47.7	43.0 /50.7	55.5 /78.7	70.5/80.7
冷凝器形式Type of condenser			高效壳管式Shell and tube type
冷却水流量Water Flow (m³/h)			22	27	30	32	46	51
冷却水接口Water connect			G2-1/2”	G2-1/2”	G2-1/2”	G2-1/2”	DN80	DN80
油冷形式Oil Cooler Type			板式Plate type
油冷水接口Oil cooler nozzle			DN25	DN32	DN32	DN32	DN32	DN32
储液器Receiver（L）			80	80	80	100	150	150
供液接口Liquid Line (mm)			φ28	φ28	φ28	φ28	φ35	φ35
吸气接口Suction Line (mm)			DN50	DN80	DN80	DN80	DN100	DN100
尺寸Size	L（mm）		1650	1650	1650	1920	2330	2330
	W（mm）		1000	1000	1000	1000	1100	1100
	H（mm）		1510	1660	1660	1660	1845	1845

冷量标定冷凝温度40℃。Condension temp. 40℃.

机组型号Model			XBW-1-160LY	XBW-2-50LY	XBW-2-60LY	XBW-2-70LY	XBW-2-75LY	XBW-2-110LY
适用温度Apply Temp.（℃）			-18℃~-40℃
电源Power Supply			3P/380V/50Hz
最大电流Max.I（A）			274	158	196	248	288	394
压缩机 Comp.	型号Model		HSN8591-160	HSN6461-50	HSN7451-60	HSN7461-70	HSN7471-75	HSN8561-110
压缩机 Comp.	数量Number		1	2	2	2	2	2
制冷量/功率 Capa./Power	蒸发 Evap.	-25℃	206.0 /123.5	138.4 /85.2	168.2 /102.2	191.0 /110.4	200.8 /121.4	284.4/180.2
		-30℃	169.4 /119.3	114.4 /81.6	138.0 /100.0	157.4 /106.8	165.8/116.2	230.6 /173.8
		-35℃	137.8 /114.9	93.4 /78.0	111.4/97.8	127.8 /103.0	135.4/111.0	184.4 /167.2
		-40℃	110.3 /110.2	75.0 /74.4	88.4 /95.2	102.0 /99.2	109.0 /106.0	144.6 /161.4
		-45℃	86.4 /104.9	59.0 /70.8	68.4 /92.2	79.8 /95.4	86.0 /101.4	111.0 /157.4
冷凝器形式Type of condenser			高效壳管式Shell and tube type
冷却水流量Water Flow (m³/h)			65	44	53	59	63	91
冷却水接口Water connect			DN100	DN80	DN80	DN80	DN100	DN125
油冷形式Oil Cooler Type			板式Plate type
油冷水接口Oil cooler nozzle			DN50	DN32	DN50	DN50	DN50	DN50
储液器Receiver（L）			230	150	150	150	210	280
供液接口Liquid Line (mm)			φ42	φ35	φ35	φ35	φ42	DN50
吸气接口Suction Line (mm)			DN100	DN80	DN100	DN100	DN100	DN125
尺寸Size	L（mm）		2600	2330	2330	2330	2330	3030
	W（mm）		1200	1800	1800	1800	1800	1950
	H（mm）		1950	1950	2090	2090	2190	2275

机组型号Model				XBW-2-125LY	XBW-2-160LY	XBW-3-50LY	XBW-3-60LY	XBW-3-70LY	XBW-3-75LY
适用温度Apply Temp.（℃）				-18℃~-40℃
电源Power Supply				3P/380V/50Hz
最大电流Max.I（A）				432	548	237	294	372	432
压缩机 Comp.		型号Model		HSN8571-125	HSN8591-160	HSN6461-50	HSN7451-60	HSN7461-70	HSN7471-75
压缩机 Comp.		数量Number		2	2	3	3	3	3
制冷量/功率 Capa./Power		蒸发 Evap.	-25℃	330.2 /192.0	412.0 /247.0	207.6 /127.8	252.3 /153.3	286.5 /165.6	301.2/182.1
			-30℃	272.6 /183.0	338.8 /238.6	171.6/122.4	207.0 /150.0	236.1/160.2	248.7 /174.3
			-35℃	222.4 /175.0	275.6/229.8	140.1/117.0	167.1/146.7	191.7 /154.5	203.1/166.5
			-40℃	178.8 /167.8	220.6/220.4	112.5/111.6	132.6/142.8	153.0 /148.8	163.5 /159.0
			-45℃	141.0 /161.4	172.8/209.8	88.5/106.2	102.6/138.3	119.7/143.1	129.0/152.1
冷凝器形式Type of condenser				高效壳管式Shell and tube type
冷却水流量Water Flow (m³/h)				102	129	66	80	89	95
冷却水接口Water connect				DN125	DN125	DN100	DN100	DN125	DN125
油冷形式Oil Cooler Type				板式Plate type
油冷水接口Oil cooler nozzle				DN50	DN65	DN50	DN50	DN50	DN50
储液器Receiver（L）				280	350	200	200	280	280
供液接口Liquid Line (mm)				DN50	DN50	φ42	φ42	DN50	DN50
吸气接口Suction Line (mm)				DN125	DN125	2×DN65	2×DN100	2×DN100	2×DN100
尺寸 Size	L（mm）			3030	3030	3030	3030	3030	3030
	W（mm）			1950	1950	1800	1800	1800	1800
	H（mm）			2275	2275	1945	2090	2190	2190

冷量标定冷凝温度40℃ Condension temp. 40℃.

机组型号Model			XBW-3-110LY	XBW-3-125LY	XBW-3-160LY	XBW-4-50LY	XBW-4-60LY
适用温度Apply Temp.（℃）			-18℃~-40℃
电源Power Supply			3P/380V/50Hz
最大电流Max.I（A）			591	648	822	316	392
压缩机 Comp.	型号Model		HSN8561-110	HSN8571-125	HSN8591-160	HSN6461-50	HSN7451-60
压缩机 Comp.	数量Number		3	3	3	4	4
制冷量/功率 Capa./Power	蒸发 Evap.	-25℃	426.6 /270.3	495.3 /288.0	618.0/370.5	276.8/170.4	336.4/204.4
		-30℃	345.9/260.7	408.9/274.5	508.2/357.9	228.8/163.2	314.8/200.0
		-35℃	276.6/250.8	333.6/262.5	413.4/344.7	186.8/156.0	222.8/195.6
		-40℃	216.9/242.1	268.2/251.7	330.9/330.6	150.0/148.8	176.8/190.4
		-45℃	333.0/236.1	211.5/242.1	259.2/314.7	118.0/141.6	136.8/184.4
冷凝器形式Type of condenser			高效壳管式Shell and tube type
冷却水流量Water Flow (m³/h)			136	153	193	88	106
冷却水接口Water connect			DN125	DN150	DN200	DN125	DN125
油冷形式Oil Cooler Type			板式Plate type
油冷水接口Oil cooler nozzle			DN80	DN65	DN80	DN50	DN65
储液器Receiver（L）			330	430	430	240	240
供液接口Liquid Line (mm)			DN50	DN50	DN50	φ42	φ42
吸气接口Suction Line (mm)			2×DN125	2×DN125	2×DN125	2×DN80	2×DN100
尺寸Size	L（mm）		3600	3600	3600	3600	3600
	W（mm）		2000	2000	2000	1800	1800
	H（mm）		2375	2375	2375	1945	2190

冷量标定冷凝温度40℃ Condension temp. 40℃.

机组型号Model			XBW-4-70LY	XBW-4-75LY	XBW-4-110LY	XBW-4-125LY	XBW-4-160LY
适用温度Apply Temp.（℃）			-18℃~-40℃
电源Power Supply			3P/380V/50Hz
最大电流Max.I（A）			496	576	788	864	1096
压缩机 Comp.	型号Model		HSN7461-70	HSN7471-75	HSN8561-110	HSN8571-125	HSN8591-160
压缩机 Comp.	数量Number		4	4	4	4	4
制冷量/功率 Capa./Power	蒸发 Evap.	-25℃	382.0 /220.8	401.6 /242.8	568.8/360.4	660.4/384.0	824.0/494.0
		-30℃	314.8/213.6	331.6/232.4	461.2/347.6	545.2/366.0	677.6/477.2
		-35℃	255.6/206.0	270.8/222.0	368.8/334.4	444.8/350.0	551.2/459.6
		-40℃	204.0/198.4	218.0/212.0	289.2/322.8	357.6/335.6	441.2/440.8
		-45℃	159.6/190.8	172.0/202.8	222.0/314.8	282.0/322.8	345.6/419.6
冷凝器形式Type of condenser			高效壳管式Shell and tube type
冷却水流量Water Flow (m³/h)			118	126	182	205	258
冷却水接口Water connect			DN125	DN125	DN150	DN200	DN200
油冷形式Oil Cooler Type			板式Plate type
油冷水接口Oil cooler nozzle			DN65	DN65	DN80	DN80	DN80
储液器Receiver（L）			330	330	430	630	630
供液接口Liquid Line (mm)			DN50	DN50	DN50	DN65	DN65
吸气接口Suction Line (mm)			2×DN100	2×DN100	2×DN125	2×DN125	2×DN125
尺寸Size	L（mm）		3600	3600	3955	4010	4010
	W（mm）		1800	1800	2000	2150	2150
	H（mm）		2290	2290	2375	2375	2375

冷量标定冷凝温度40℃ Condension temp. 40℃.
