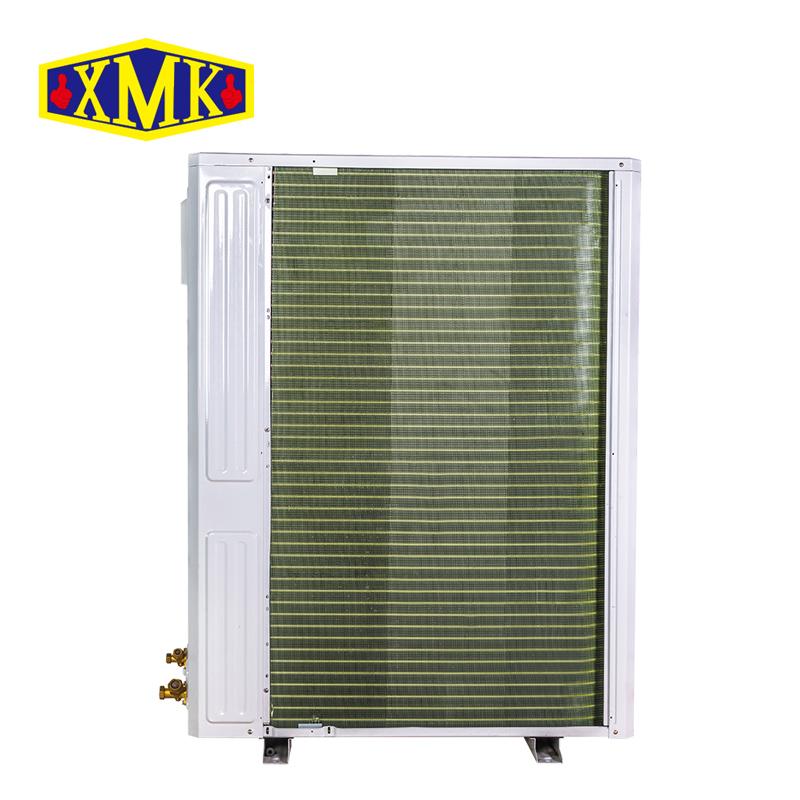

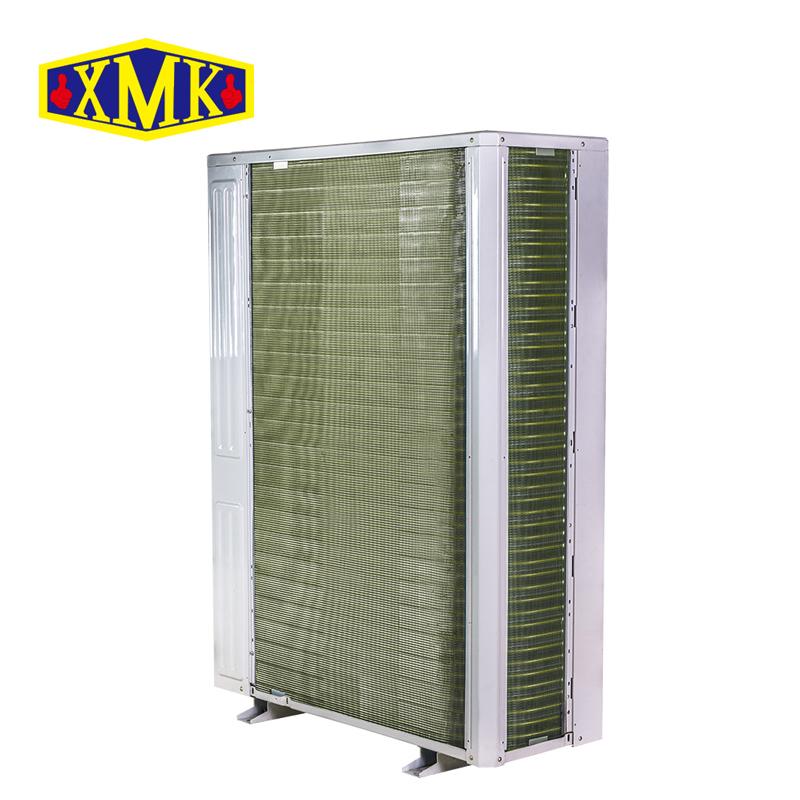

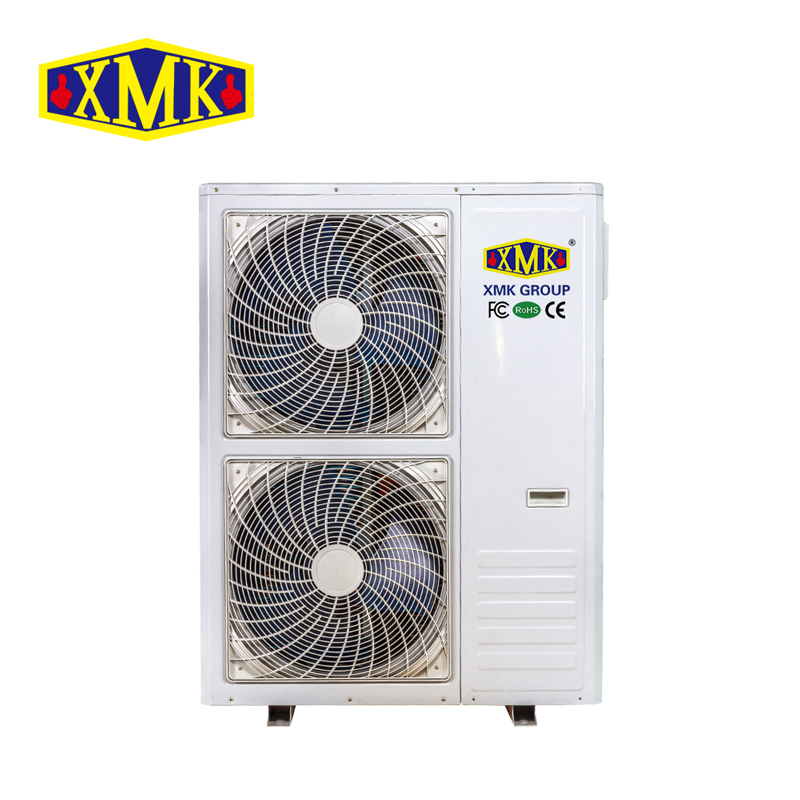

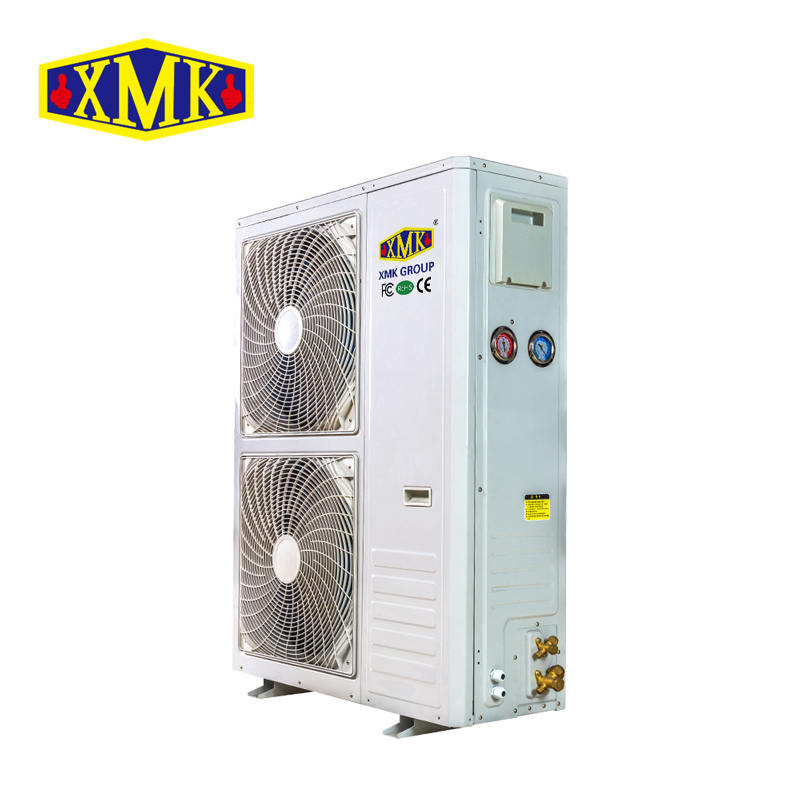

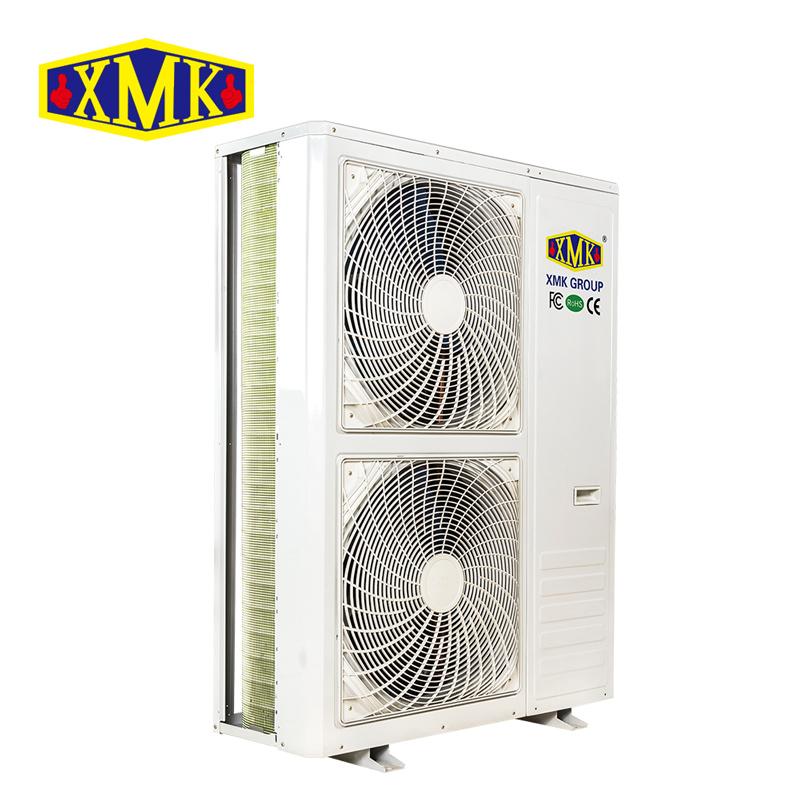

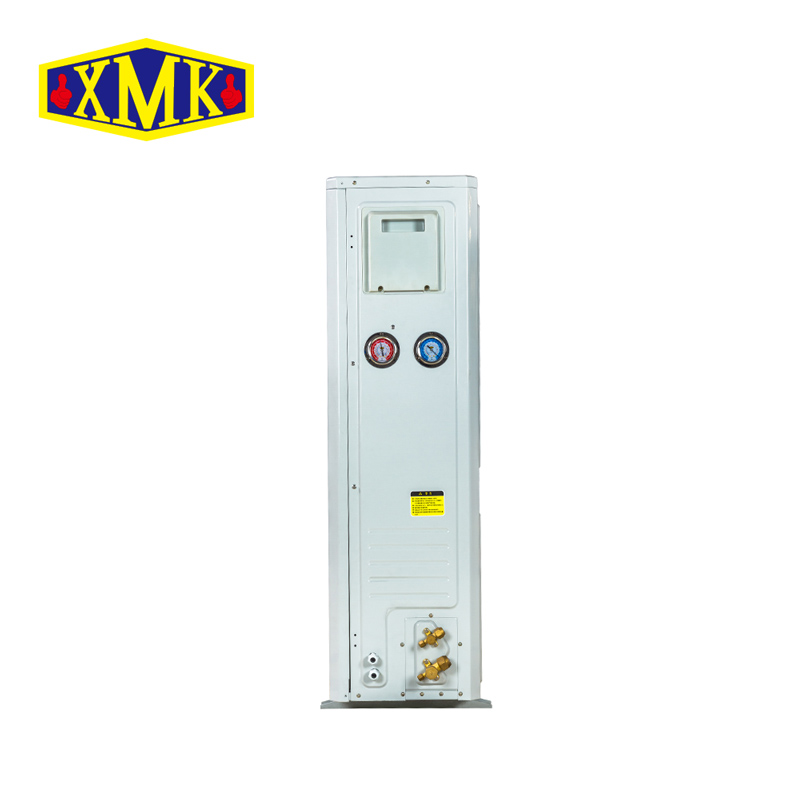

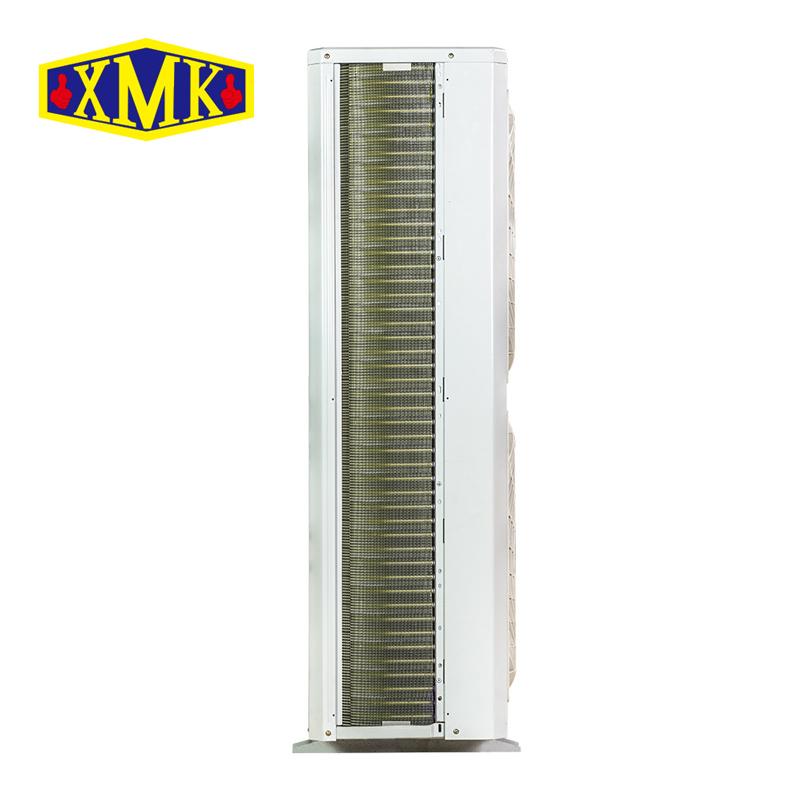

VCU系列变频商超便利店专用机组

主要针对商超应用而设计的,采用空调型机箱,低噪音风机。丹佛斯涡旋定频或直流变频压缩机,定频:2HP-7HP;变频:2HP-8HP,频率从30-100HZ。

  • 货号:

    VCU系列变频商超便利店专用机组
  • 订购 (最小量):

    1
  • 付款:

    出厂价
  • 原产地:

    中国(广州)
  • 颜色:

    白色
  • 发货港口:

    广州
  • 发货周期:

    15-20天

产品概述

1、该系列产品主要针对商超应用而开发的

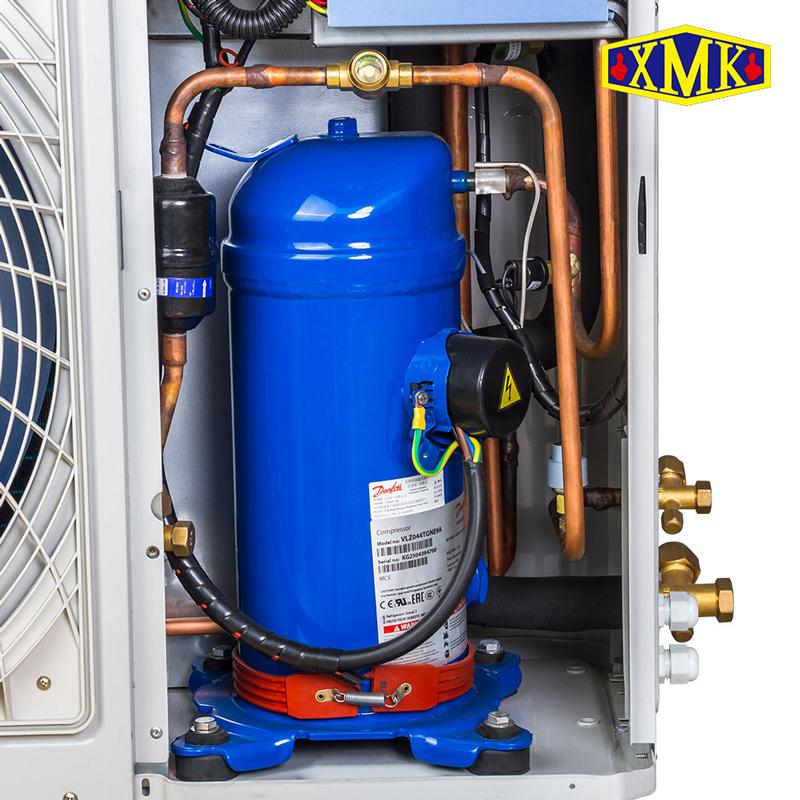

2、机组采用丹佛斯MLZ定频或VLZ变频涡旋压缩机;

3、采用空调型式的机箱,配备6极低转速低噪音风机及风扇调速功能,非常适合于居民区安装;

4、可根据用户要求采用整体形式或分体形式(压缩机与冷凝器分成两个机箱);

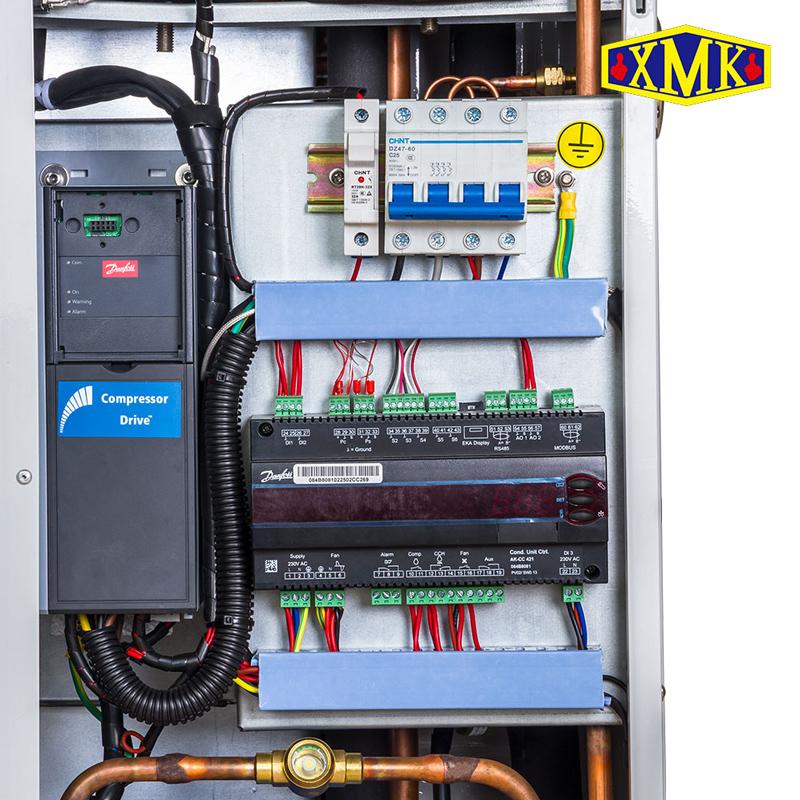

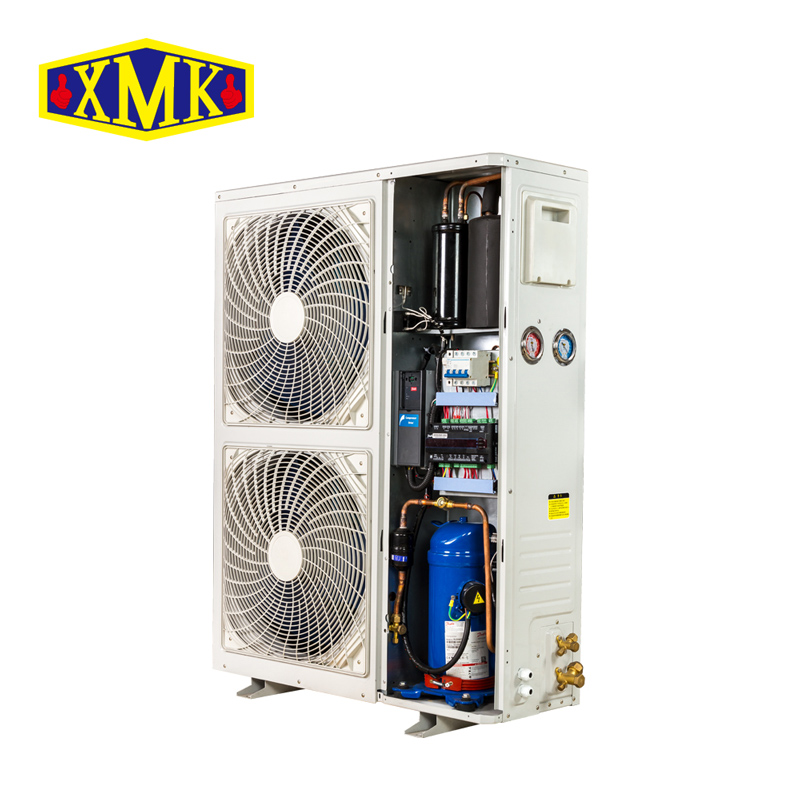

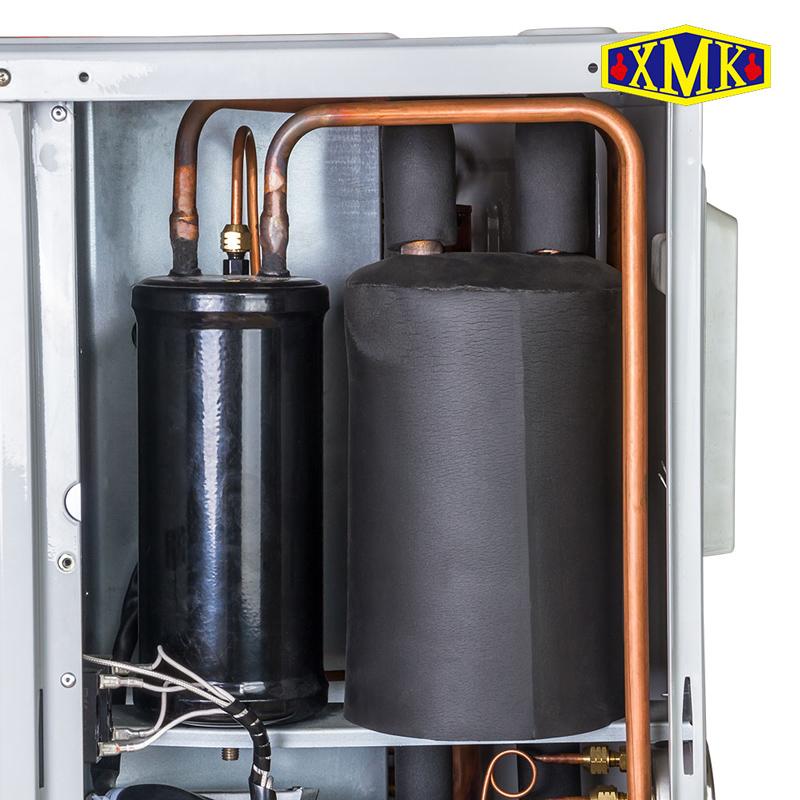

5、机组安装有油分、气分、机组控制及风机调速等,特别适合便利店、商超制冷系统使用;

6、压力控制压缩机开停机;

7、具有相序、缺相、过电流、排气温度、系统高低压等多种保护及故障查询功能;

8、可满足R404AR507AR448AR449A等制冷剂使用.


VCU系列变频机组主要技术参数:

制冷剂  Refrigerant  R404A/R507A

机组型号Model

VCU02MYD

VCU03MYD

VCU05MYD

VCU08MYD-F

电源Power Supply

3P/380V/50Hz

适用温度Apply Temp.

-18~5

压缩机

Comp.

型号Model

VLZ-028

VLZ-035

VLZ-044

VZH065

频率范围Frequency range

30Hz-100Hz

额定电流Rated currentA

7.0

8.5

10.5

27.2

最大电流Max. currentA

8.1

9.8

12.1

31.2

风机

Fan

电压VoltageV

1P/220V/50HZ

电流CurrentA

0.68

1.36

1.36

2.04

功率PowerW

120

120×2

120×2

180×2

转速Rev.r/min

820

820

820

820

吸气接口Suction Line(mm)

φ19

φ19

φ19

φ22

供液接口Liquid Line(mm)

φ12.7

φ12.7

φ12.7

φ12.7

尺寸Size

Lmm

1020

1020

1020

1170

Wmm

420

420

420

490

Hmm

870

1270

1270

1570

整体机组重量    Weight(kg)

82.5

102

102


整体机组噪音    Noise  dBA

60

61

61

68

安装Install A×Bmm

580×380

580×380

580×380

640×440

整体外形图Integral Drawing

A

B

B

B

分体外形图Split Drawing

A+C

B+C

B+C

B+C










VCU变频机组压缩机冷量及功率数据表 Cooling capacity data

机组型号Model

制冷量/输入功率Capacity/PowerW/KW

转速

rps

蒸发温度Evaporating temperature

0

-5

-10

-15

-20

-25

VCU02MYD

30

2570/0.9

2100/0.9

1680/0.9

1340/0.9

-

-

40

3470/1.2

2830/1.2

2280/1.2

1820/1.2

-

-

50

4000/1.6

3265/1.6

2630/1.6

2090/1.6

1630/1.5

1300/1.4

60

4825/1.9

3940/1.9

3175/1.9

2530/1.8

1975/1.8

1560/1.7

70

5640/2.3

4610/2.3

3720/2.2

2960/2.2

2320/2.2

1800/2.1

80

6455/2.7

5274/2.6

4260/2.6

3400/2.5

2660/2.5

2100/2.3

90

7260/3.1

5940/3.0

4800/3.0

3830/2.9

3000/2.8

2340/2.7

100

8065/3.5

6600/3.4

5340/3.4

4260/3.3

3340/3.2

2600/3.1

VCU03MYD

30

3250/1.1

2650/1.1

2130/1.0

1695/1.0

-

-

40

4390/1.4

3590/1.4

2900/1.4

2320/1.3

-

-

50

5060/1.9

4130/1.9

3335/1.9

2660/1.8

2090/1.8

1650/1.8

60

6080/2.3

4970/2.3

4020/2.3

3215/2.2

2530/2.2

1980/2.1

70

7100/2.8

5800/2.7

4700/2.6

3760/2.6

2970/2.6

2300/2.5

80

8110/3.2

6620/3.2

5360/3.2

4290/3.1

3390/3.0

2640/2.9

90

9100/3.8

7430/3.7

6010/3.6

4815/3.5

3805/3.4

2970/3.3

100

10090/4.3

8230/4.2

6660/4.1

5330/4.0

4210/3.9

3300/3.8

VCU05MYD

30

4200/1.3

3430/1.3

2770/1.3

2210/1.3

-

-

40

5640/1.8

4630/1.8

3750/1.7

3000/1.7

-

-

50

6510/2.5

5325/2.4

4310/2.4

3440/2.3

2700/2.2

2000/2.2

60

7835/3.0

6415/3.0

5195/2.9

4150/2.8

3260/2.7

2500/2.6

70

9150/3.6

7495/3.5

6070/3.4

4850/3.3

3810/3.2

2940/3.0

80

10460/4.1

8565/4.1

6940/4.0

5540/3.9

4350/3.7

3360/3.5

90

11770/4.8

9630/4.7

7795/4.6

6225/4.4

4885/4.3

3780/4.1

100

13070/5.4

10690/5.3

8640/5.1

6895/5.0

5406/4.8

4200/4.6

VCU08MYD

30

6130/1.9

5010/1.9

4040/1.9

3220/1.9

-

-

40

8230/2.6

6760/2.6

5470/2.5

4380/2.5

-

-

50

9500/3.7

7770/3.6

6290/3.5

5020/3.4

3940/3.3

2920/3.2

60

11440/4.4

9360/4.3

7580/4.2

6050/4.1

4760/3.9

3650/3.8

70

13360/5.2

10940/5.1

8860/5.0

7080/4.8

5560/4.6

4290/4.5

80

15270/6.0

12500/5.9

10130/5.8

8080/5.6

6350/5.4

4900/5.2

90

17180/6.9

14050/6.8

11380/6.6

9080/6.4

7100/6.2

5510/6.0

100

19080/7.8

15600/7.7

12600/7.5

10060/7.3

7890/7.0

6130/6.8

冷量标定:环境温度32℃、冷凝温度40℃(≤40rps)或冷凝温度45℃(≥50rps)、过热度10K、过冷度0K
