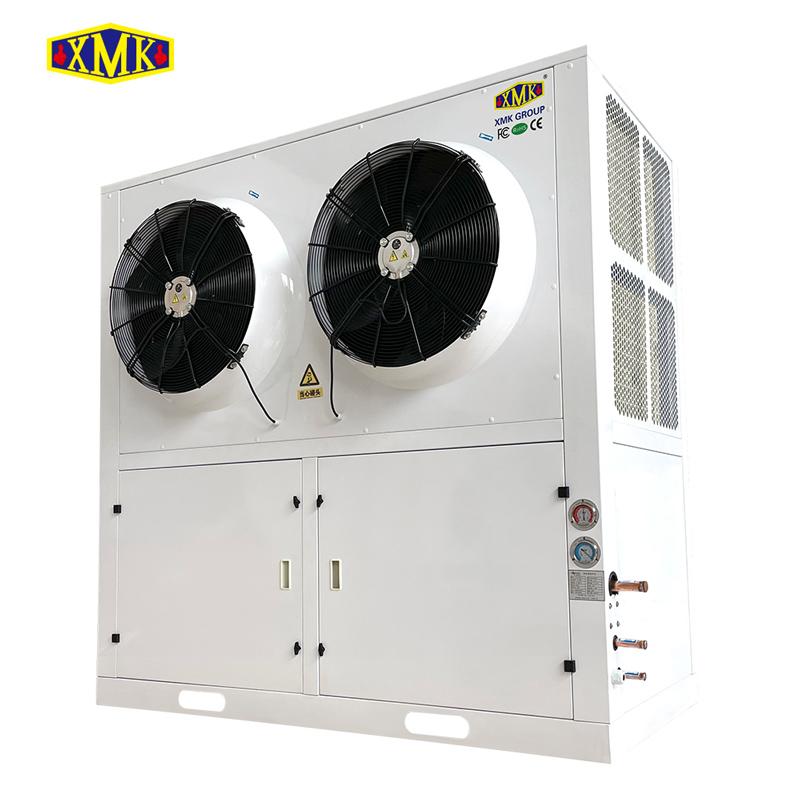

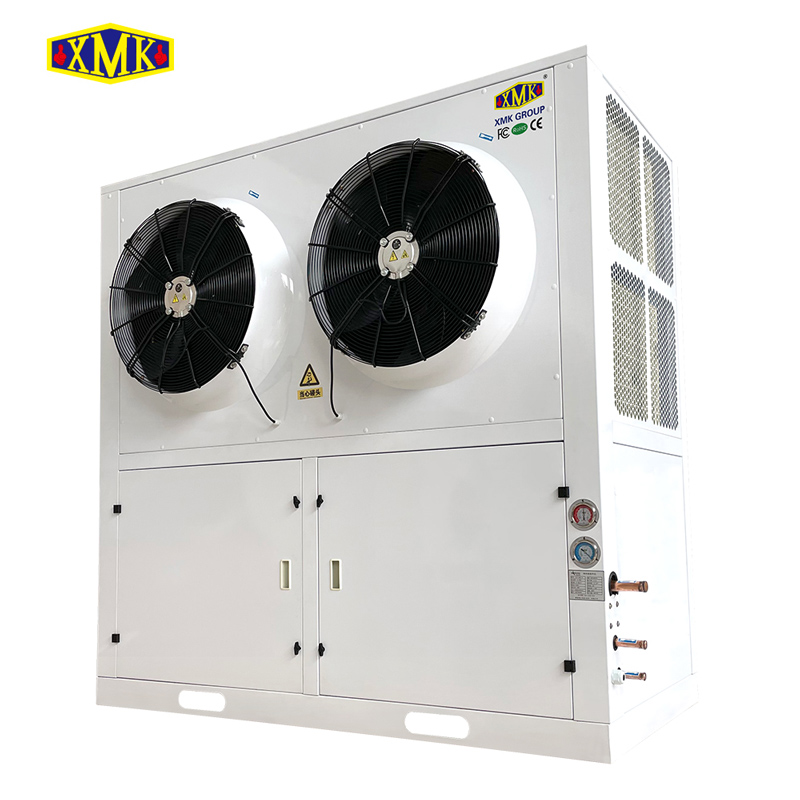

PU系列立式箱式冷凝机组（ZB系列）

产品系列全，适用库温范围广，可广泛配套于保鲜、冷藏、制冰、冷冻水等制冷设备中使用。

货号:
PU系列立式箱式冷凝机组（ZB系列）
订购 (最小量):
1
付款:
出厂价
原产地:
中国（广州）
颜色:
白色
发货港口:
广州
发货周期：
15-25天

现在查询

产品详细信息

产品概述：

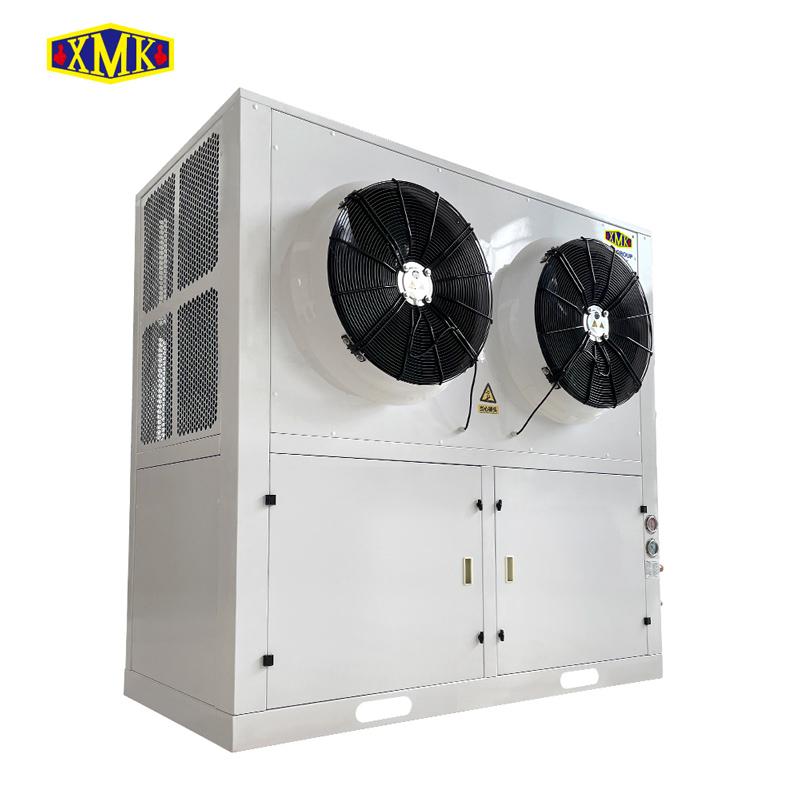

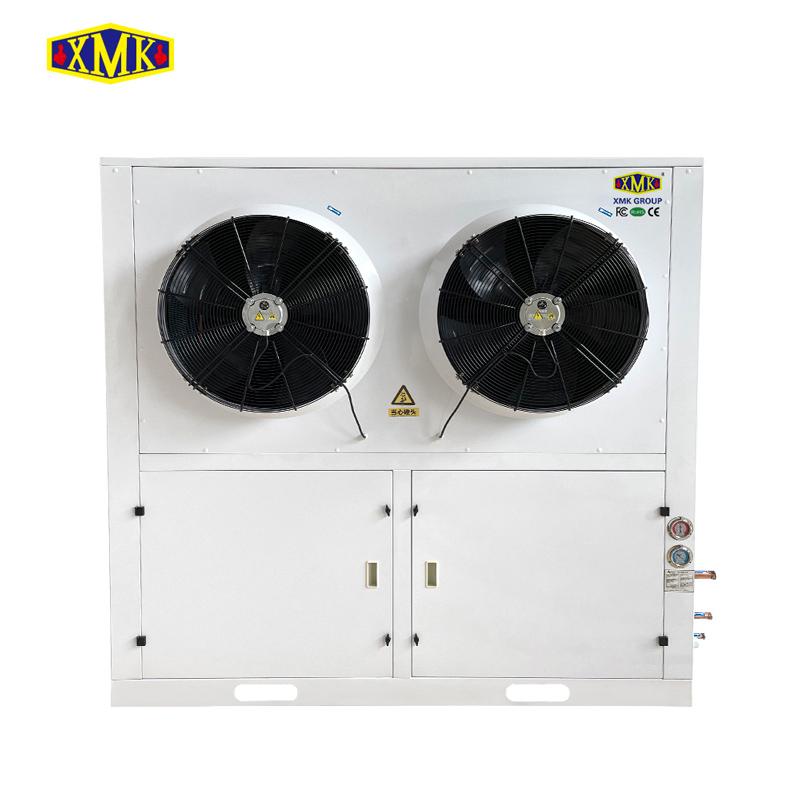

PU系列立式箱型冷凝机组具有如下特点：

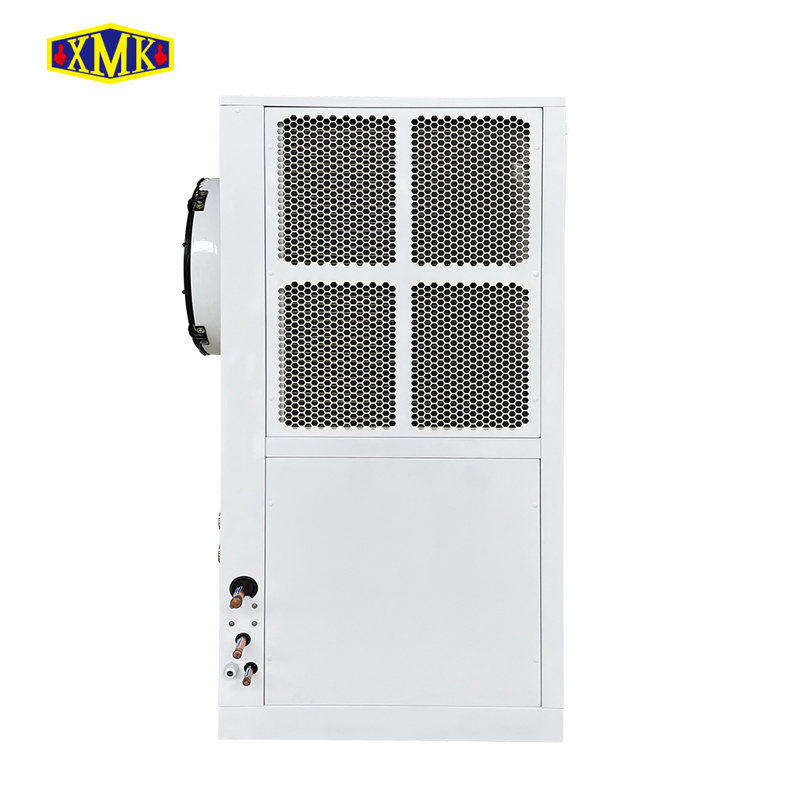

1、产品采用立式箱型结构，风机侧装，有效防止灰尘、雨水等进入机箱内；

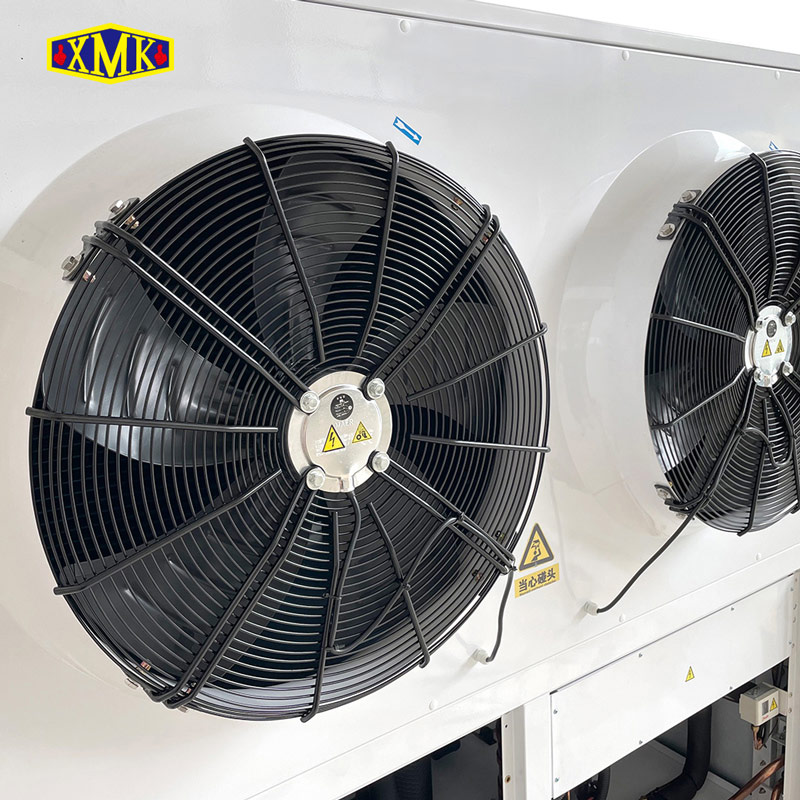

2、高风筒设计，噪音小、外形美观；

3、机箱盖采用铰链式的结构，维护操作方便；

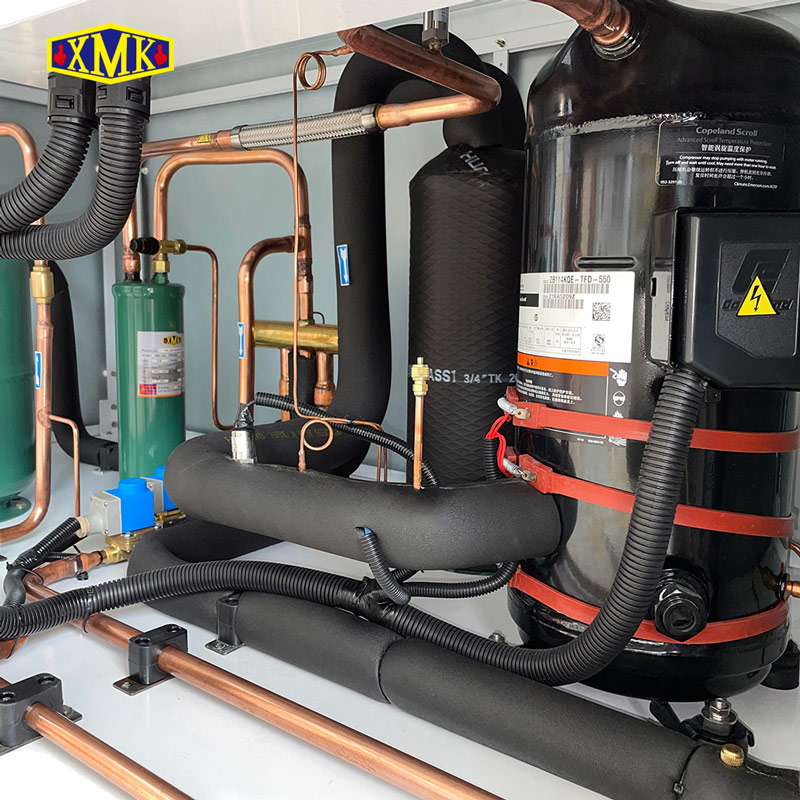

4、压缩机采用艾默生的ZB及带喷气增焓的ZFI系列涡旋压缩机或比泽尔的半封闭压缩机，可满足中温及低温的应用；

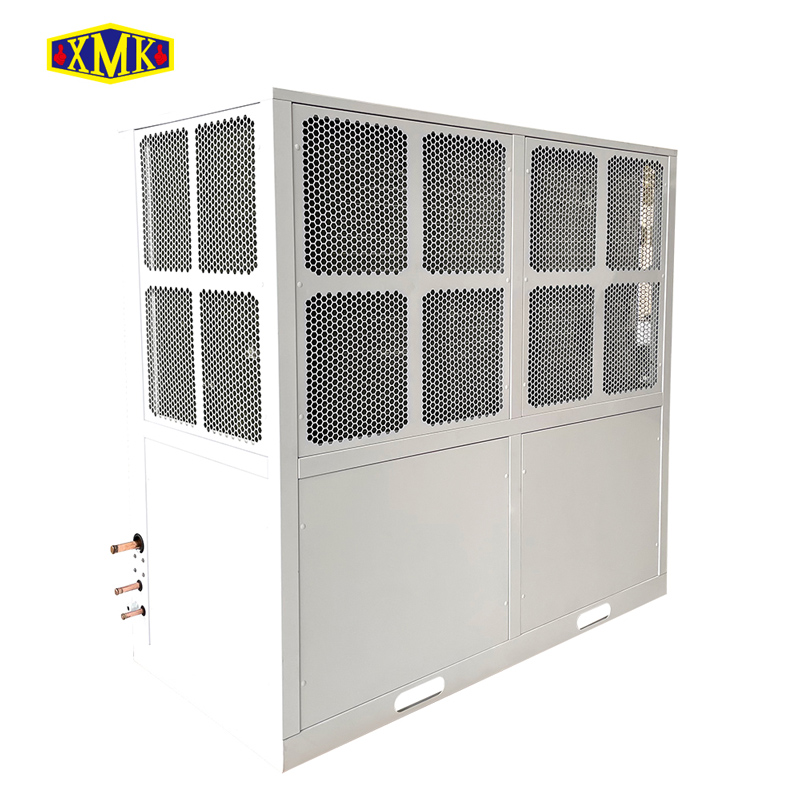

5、采用U型冷凝器结构，具有迎风面大、风阻小、换热效果好；

6、可满足R22、R404A、R507A、R448A、R449A等制冷剂使用

主要技术参数Technical data：

3.1爱默生涡旋压缩机的机组Unit with Emerson scroll compressor

3.1.1中温机组Medium temperature unit R404A/R507A

机组型号Model			PUW05MYE	PUW06MYE	PUW08MYE	PUW10MYE	PUW13MYE
电源Power Supply			3P/380V/50Hz
适用温度Apply Temp.			-5℃~5℃
压缩机 Comp.	型号Model		ZB38KQE	ZB45KQE	ZB58KQE	ZB76KQE	ZB95KQE
压缩机 Comp.	最大电流Max. I（A）		13.5	16.1	23.0	26.9	31.0
冷量/功率 Capacity/ Power（KW）	蒸发Evap.	-5℃	9.8/4.4	11.1/5.0	14.7/6.6	19.6/8.6	24.0/11.2
		-8℃	8.7/4.2	10.2/4.8	13.6/6.3	18.1/8.3	22.1/10.7
		-10℃	8.2/4.1	9.6/4.6	12.7/6.2	17.0/8.1	20.8/10.4
		-15℃	6.9/3.9	8.1/4.4	10.6/5.9	14.2/7.6	17.4/9.9
风机 Fan	电压Voltage（V）		3P/380V/50HZ
	电流Current（A）		0.92	0.92	0.92	1.75	2.2
	功率Power（W）		220×2	220×2	220×2	937×1	548×2
	转速Rev.（r/min）		1362	1362	1362	1378	1380
吸气接口Suction Line（mm）			φ22	φ22	φ28	φ35	φ35
供液接口Liquid Line（mm）			φ12	φ12	φ12	φ16	φ16
尺寸 Size	L（mm）		1470	1470	1470	1020	1620
	W（mm）		800	800	800	1100	1000
	H（mm）		1465	1465	1465	1695	1695

备注：参数标定工况，环境温度32℃；Parameter calibration condition, ambient temperature 32℃

机组型号Model			PUW15MYE	PUW20MYE	PUW22MYE	PUW25MYE
电源Power Supply			3P/380V/50Hz
适用温度Apply Temp.			-5℃~5℃
压缩机 Comp.	型号Model		ZB114KQE	ZB130KQE	ZB150KQE	ZB190KQE
压缩机 Comp.	最大电流Max. I（A）		38.0	33.1	38.0	48.3
冷量/功率 Capacity/ Power（KW）	蒸发Evap.	-5℃	28.5/13.2	31.1/13.6	37.7/17.1	47.2/21.4
		-8℃	26.2/12.7	28.6/13.0	34.7/16.3	43.5/20.4
		-10℃	24.5/12.4	26.7/12.7	32.6/15.9	40.8/20.0
		-15℃	20.4/11.8	22.3/12.0	27.5/15.1	34.5/19.0
风机 Fan	电压Voltage（V）		3P/380V/50HZ
	电流Current（A）		2.2	2.2	3.5	3.5
	功率Power（W）		548×2	548×2	937×2	937×2
	转速Rev.（r/min）		1380	1380	1378	1378
吸气接口Suction Line（mm）			φ35	φ42	φ42	φ42
供液接口Liquid Line（mm）			φ16	φ22	φ22	φ22
尺寸 Size	L（mm）		1620	1620	1920	1920
	W（mm）		1000	1000	1100	1100
	H（mm）		1695	1695	1915	1915

3.1.2低温机组Low temperature unit R404A/R507A

机组型号Model			PUW06LYE	PUW08LYE	PUW10LYE	PUW12LYE	PUW15LYE	PUW18LYE
电源Power Supply			3P/380V/50Hz
适用温度Apply Temp.			-15℃~-35℃
压缩机 Comp.	型号Model		ZFI26KQE	ZFI36KQE	ZFI39KQE	ZFI50KQE	ZFI59KQE	ZFI68KQE
压缩机 Comp.	最大电流Max. I（A）		13.7	16.0	18.1	25.0	29.0	30.0
冷量/功率 Capacity/ Power（KW）	蒸发Evap.	-20℃	9.7/5.5	12.0/6.7	13.8/8.1	16.5/8.9	20.0/10.8	22.6/12.5
		-25℃	8.2/5.1	10.4/6.2	11.9/7.5	14.0/8.2	17.0/9.9	19.2/11.6
		-30℃	7.0/4.7	8.8/5.6	10.1/6.8	11.7/7.5	14.2/9.1	16.0/10.6
		-35℃	5.9/4.3	7.4/5.2	8.5/6.2	9.9/6.9	12.0/8.4	13.5/9.7
		-40℃	5.0/4.1	6.1/4.7	7.0/5.6	8.4/6.4	10.3/7.8	11.6/9.0
风机 Fan	电压Voltage（V）		3P/380V/50HZ
	电流Current（A）		0.92	0.92	0.92	0.92	1.75	2.2
	功率Power（W）		220×2	220×2	220×2	220×2	937×1	548×2
	转速Rev.（r/min）		1362	1362	1362	1362	1378	1380
吸气接口Suction Line（mm）			φ22	φ22	φ22	φ35	φ35	φ35
供液接口Liquid Line（mm）			φ12	φ12	φ12	φ16	φ16	φ16
尺寸 Size	L（mm）		1470	1470	1470	1470	1020	1620
	W（mm）		800	800	800	800	1100	1000
	H（mm）		1465	1465	1465	1465	1695	1695

备注：参数标定工况，环境温度32℃,带EVI运行；Parameter calibration condition, ambient temperature 32℃, with EVI operation.
