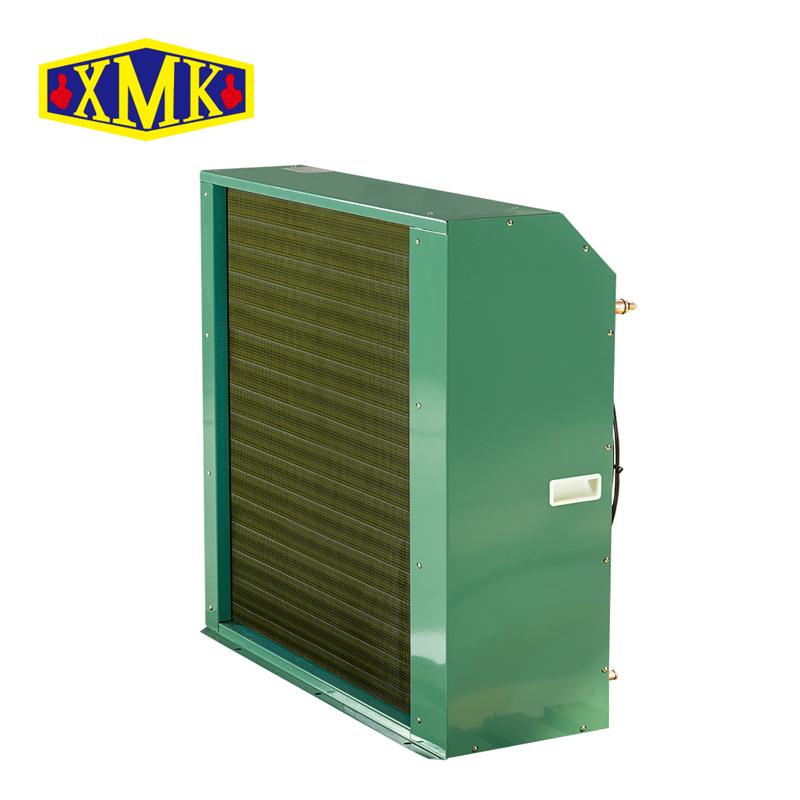

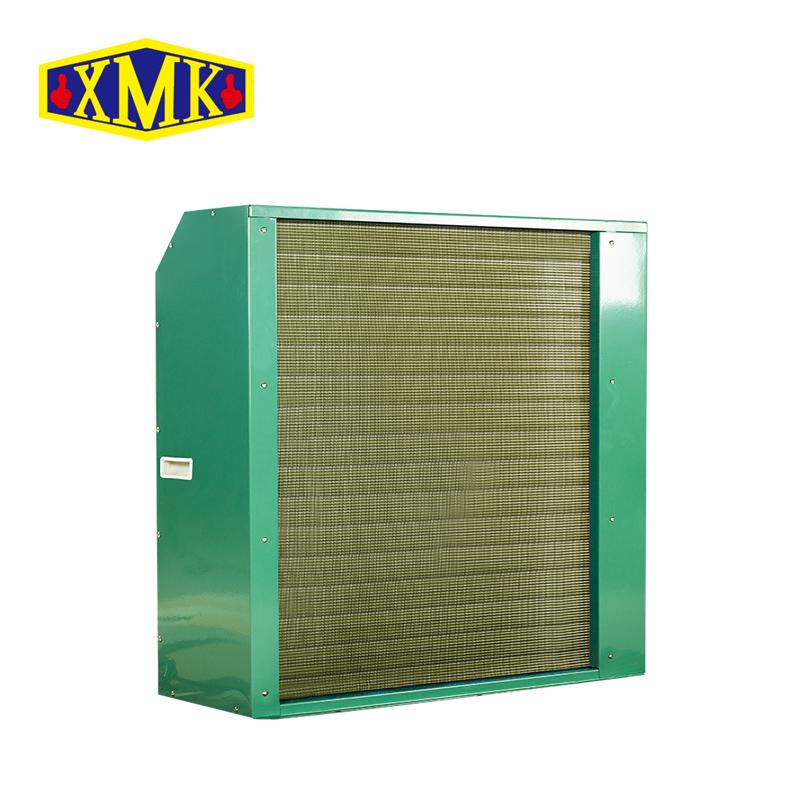

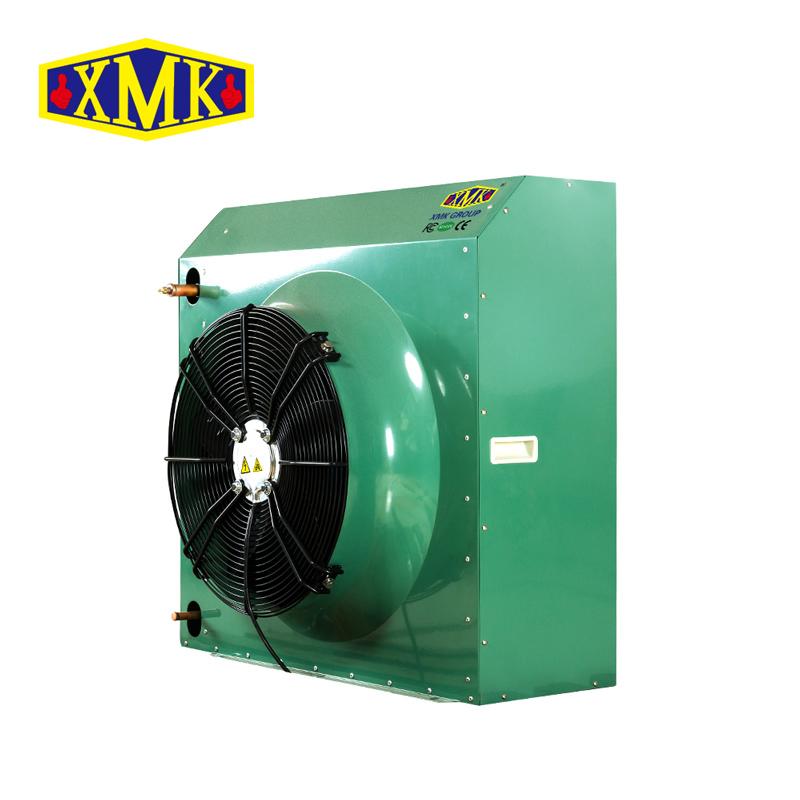

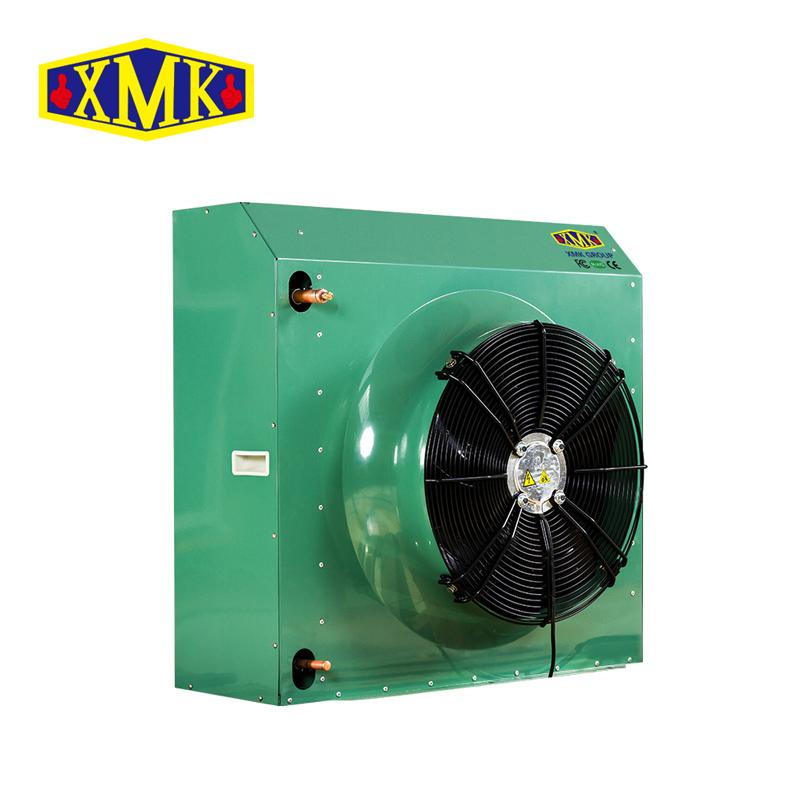

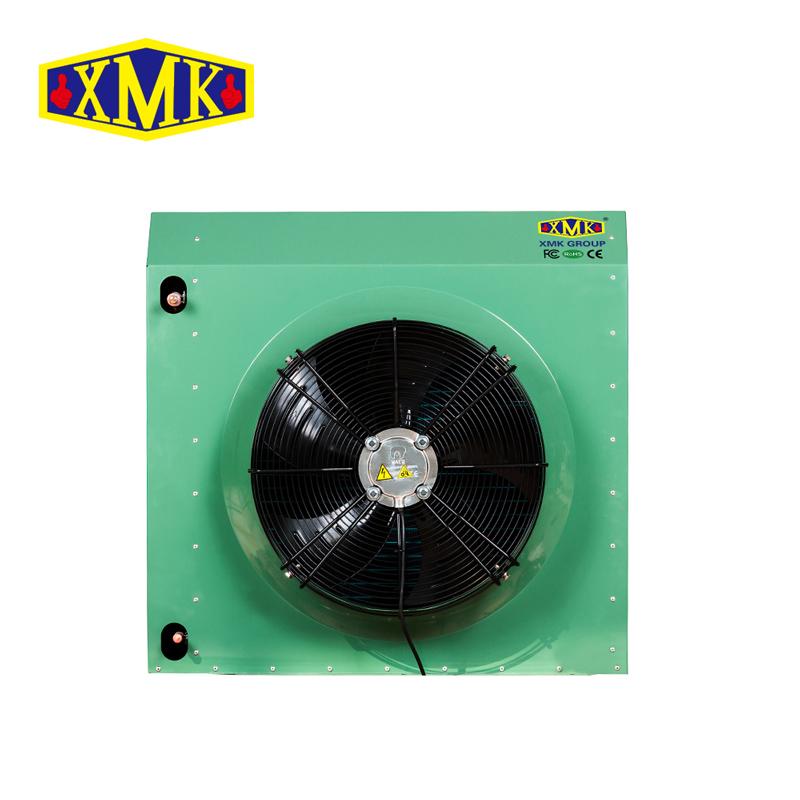

HC系列高效能风冷冷凝器（单风口）

HC系列冷凝器主要配套以涡旋式压缩机、全封闭活塞式及半封闭活塞式压缩机为主机的敞开式冷凝机组使用，冷凝器与压缩机安装在一起也可以与压缩机分开安装。

货号:
HC系列风冷冷凝器（单风口）
付款:
电汇
原产地:
中国
颜色:
绿色、黑色、蓝色
发货港口:
广州

现在查询

产品详细信息

概述

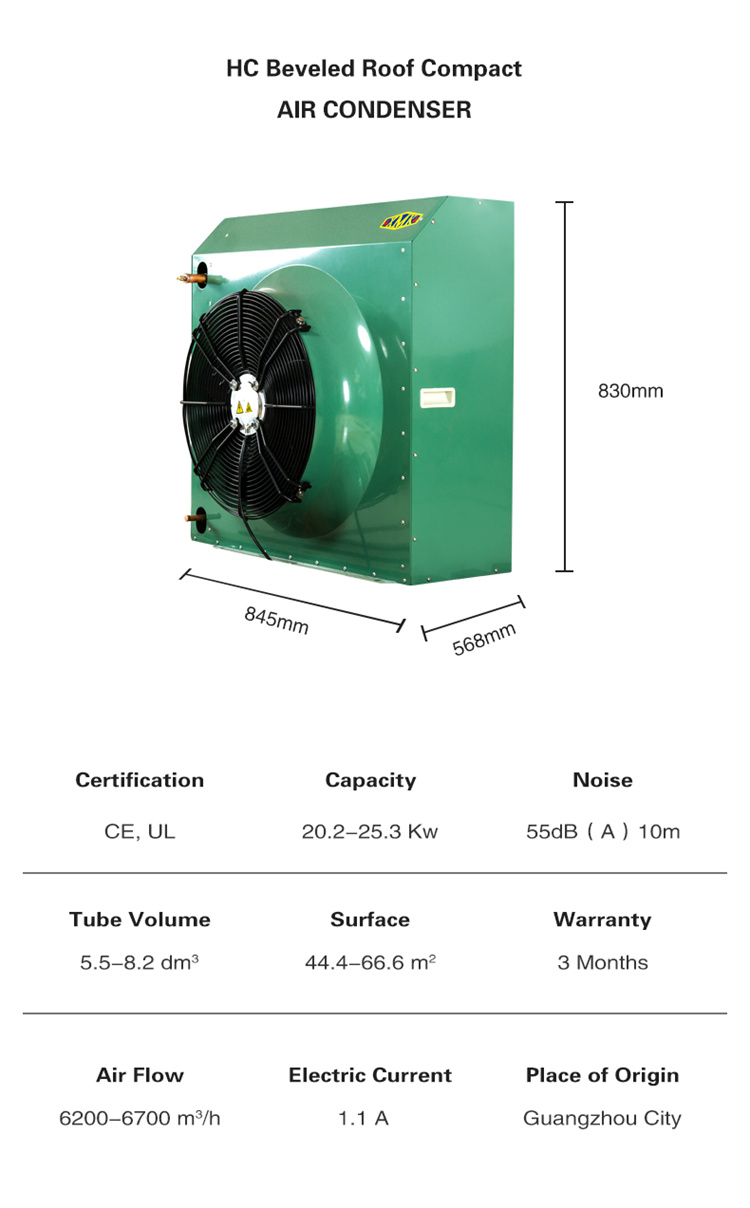

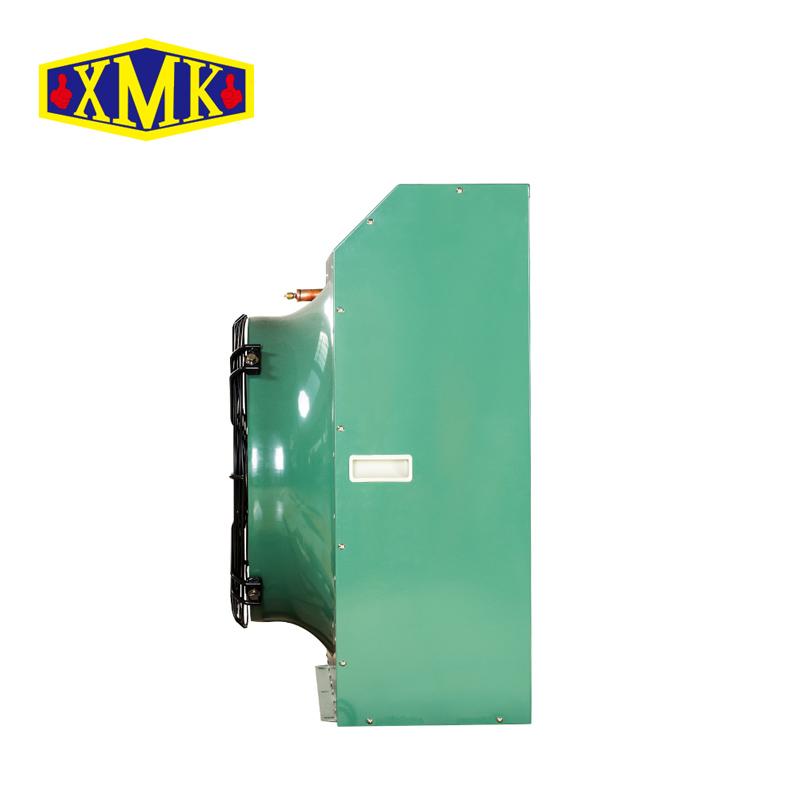

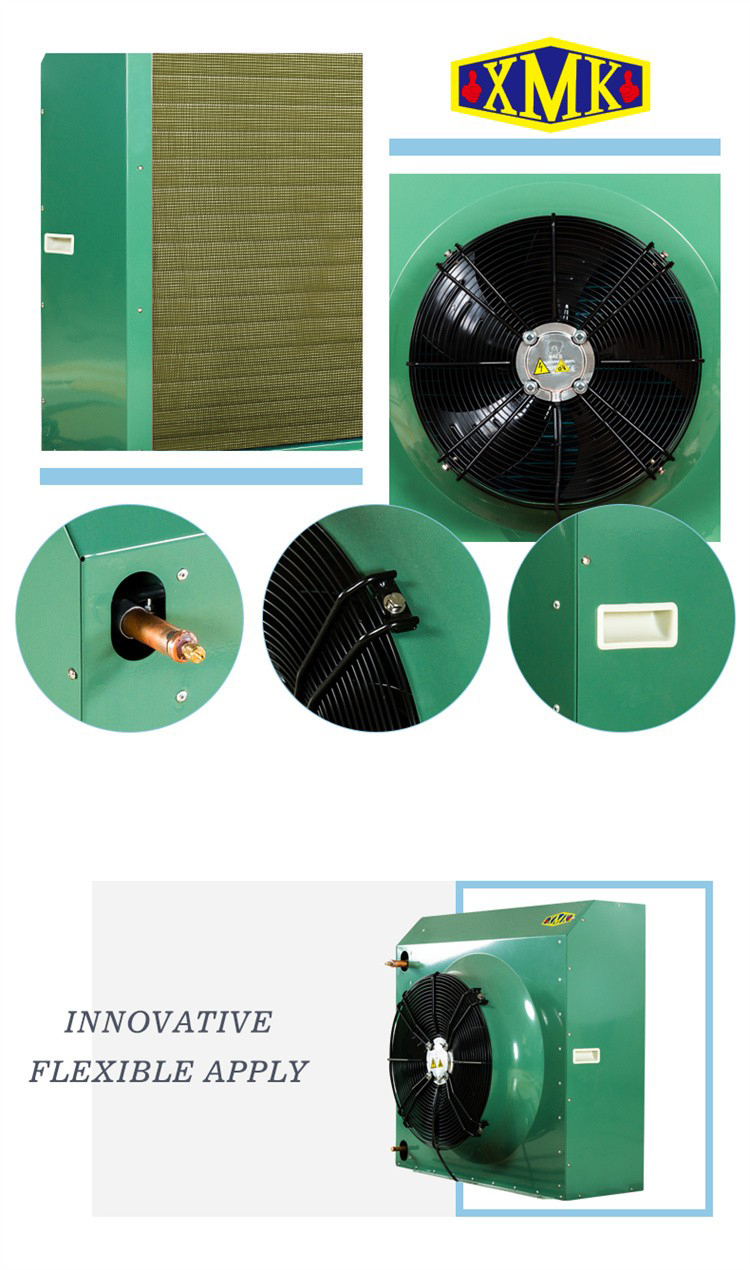

● 采用带斜角面的侧装型结构及整体拉伸的高风筒设计；

● 采用φ8.9铜管、波纹式铝片，片距2.1mm；

● 风机规格采用φ400、φ500及φ630外转子风机；

● 试验压力32bar；

● 外壳采用优质钢板表面喷塑白色或绿色；

● 可用于R22、R134a、R404A、R507A、R407A、R407C、R448A、R449A制冷剂；

● 出厂保有1.5bar压力

技术数据表：

型号Model	换热量(KW) ΔT=15K Capacity	面积Surface（m²）		管容积Volume（dm³）		风机 Fan motor					噪音 dB（A） 10m	接管规格（mm）Connect pipe		重量Weight （kg）
						风量（m3/h）Airflow		功率（w）Power		电流(A) Current		进气Inlet	出液Outlet
400mm风机 Fan 400mm
HC18/140NT	8.8	17.6		2.2		3800		240		0.52	50	φ16	φ12.7	27
HC26/140NT	11.8	26.3		3.3		3500		240		0.52	50	φ16	φ12.7	30
HC35/140NT	13.3	35.1		4.4		3100		240		0.52	50	φ16	φ12.7	33
HC35/240NT	17.5	35.1		4.3		7600		480		1.04	53	φ22	φ16	48
HC53/240NT	23.6	52.6		6.3		7000		480		1.04	53	φ22	φ16	53
HC70/240NT	26.6	70.2		8.3		6200		480		1.04	53	φ22	φ16	58
HC65/440NT	34.0	65.3		7.6		15200		960		2.08	56	φ28	φ22	69
HC98/440NT	43.9	97.7		11.6		14000		960		2.08	56	φ28	φ22	75
HC130/440NT	49.5	130.3		15.5		12400		960		2.08	56	φ28	φ22	81
500mm风机 Fan 500mm
HC33/150NT	17.5	33.4		4.2		7000		548		1.1	55	φ22	φ16	43
HC44/150NT	20.2	44.4		5.5		6700		548		1.1	55	φ22	φ16	46
HC56/150NT	23.3	55.5		6.8		6500		548		1.1	55	φ22	φ16	49
HC67/150NT	25.3	66.6		8.2		6200		548		1.1	55	φ22	φ16	53
HC65/250NT	34.4	64.9		7.6		14000		1096		2.2	58	φ28	φ22	71
HC86/250NT	38.9	86.4		10.2		13400		1096		2.2	58	φ28	φ22	78
HC108/250NT	45.3	107.9		12.8		13000		1096		2.2	58	φ28	φ22	85
HC130/250NT	49.2	129.5		15.3		12400		1096		2.2	58	φ28	φ22	91
HC122/450NT	64.5	121.7		14.4		28000		2192		4.4	61	φ42	φ35	130
HC162/450NT	72.9	162.0		19.2		26800		2192		4.4	61	φ42	φ35	142
HC202/450NT	86.0	202.4		24.0		26000		2192		4.4	61	φ42	φ35	154
HC243/450NT	93.6	242.9		28.7		24800		2192		4.4	61	φ42	φ35	166
630mm风机 Fan 630mm
HC59/163NT	27.1		59.0		7.2		10200		937	1.75	61	φ22	φ16	60
HC74/163NT	31.3		73.7		9.0		9900		937	1.75	61	φ22	φ16	65
HC89/163NT	34.5		88.5		10.8		9500		937	1.75	61	φ28	φ22	69
HC115/263NT	53.2		114.5		13.5		20400		1874	3.5	64	φ35	φ28	104
HC143/263NT	61.6		143.2		16.8		19800		1874	3.5	64	φ35	φ28	113
HC172/263NT	67.0		171.8		20.2		19000		1874	3.5	64	φ42	φ35	122
HC223/463NT	103.5		222.7		26.2		40800		3748	7.0	67	φ42	φ35	195
HC278/463NT	119.7		278.4		32.7		39600		3748	7.0	67	φ42	φ35	211
HC334/463NT	130.3		334.0		39.2		38000		3748	7.0	67	φ42	φ35	228

备注：1）换热量标定条件：环境温度25℃、冷凝温度40℃、传热温差15k、制冷剂R404A，其它工况的换热量参见冷凝器的选型说明。2）噪音标定为10m距离的声压值
