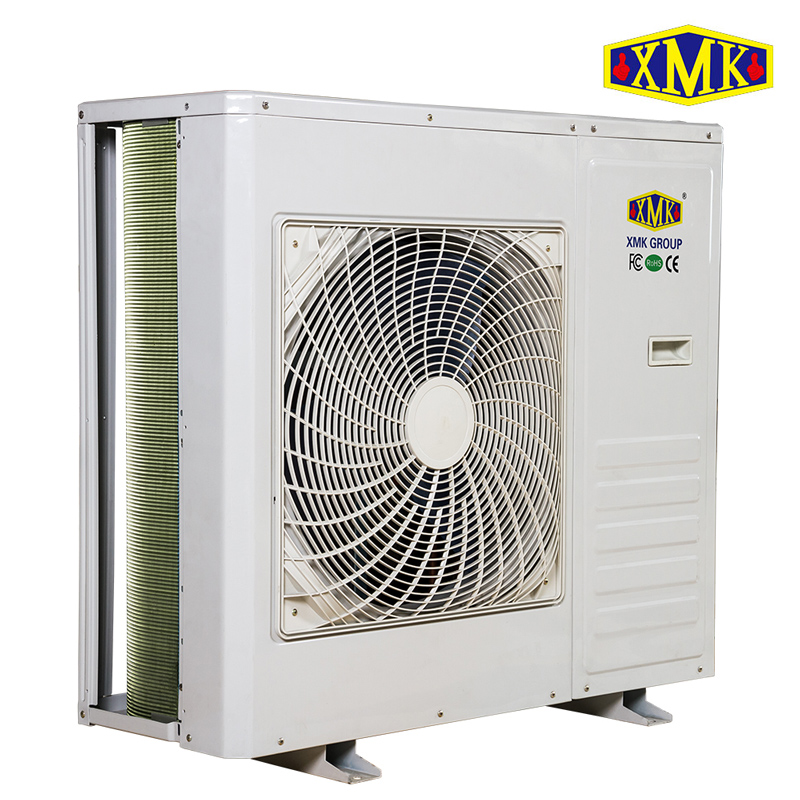

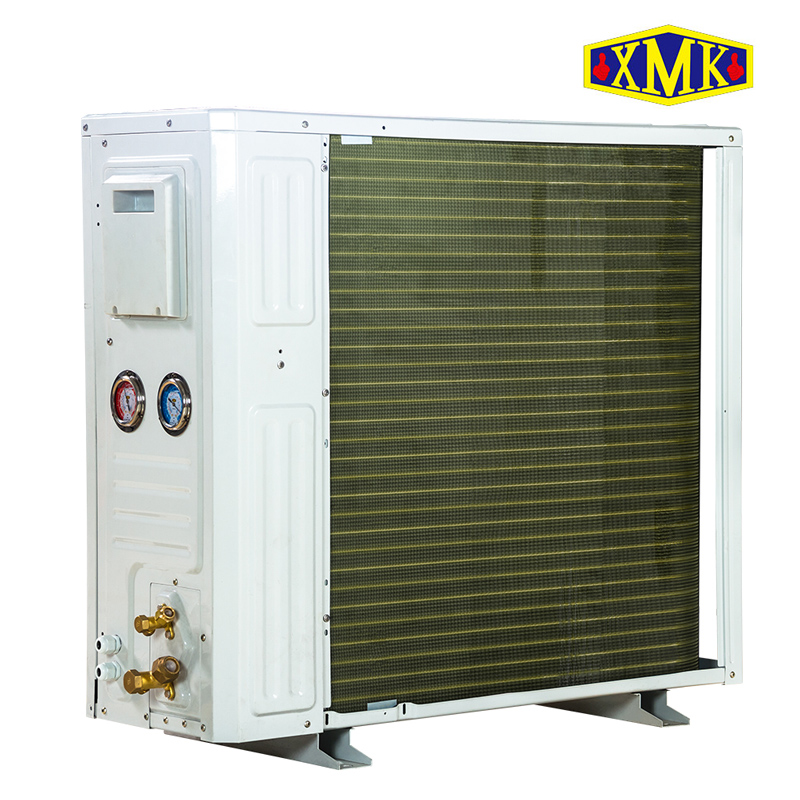

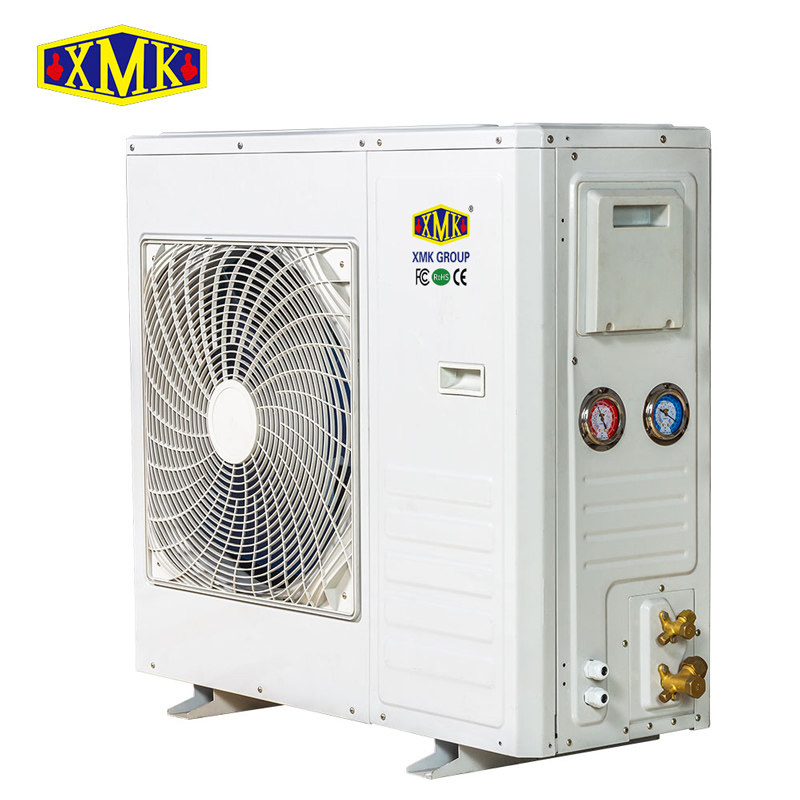

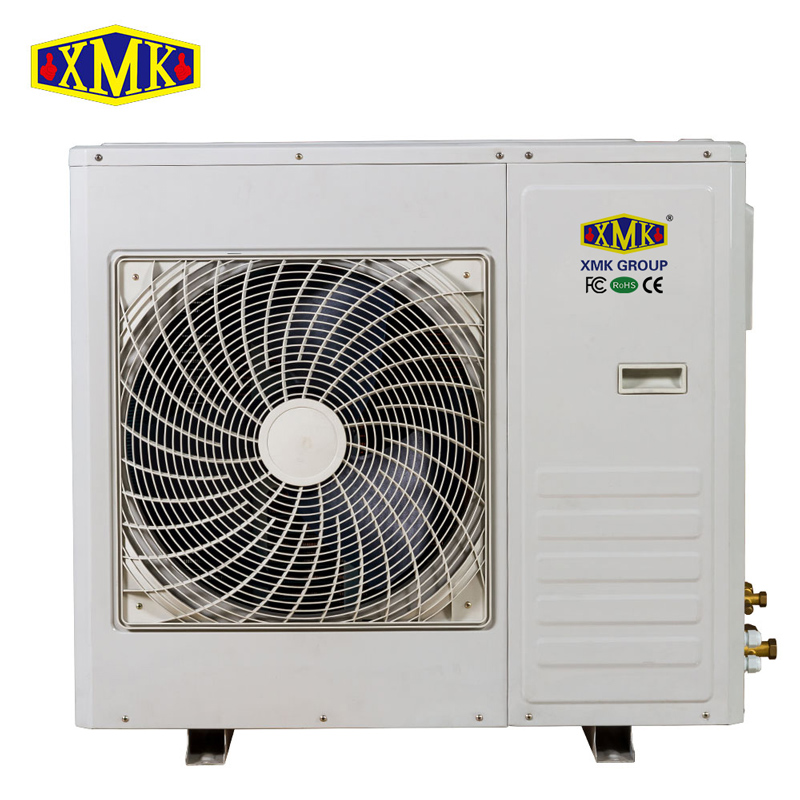

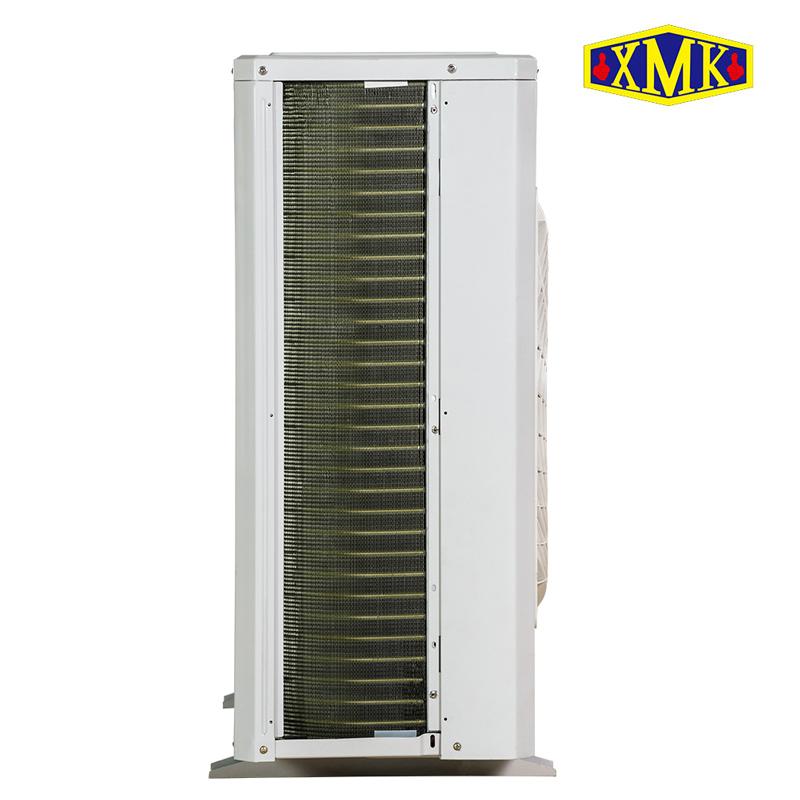

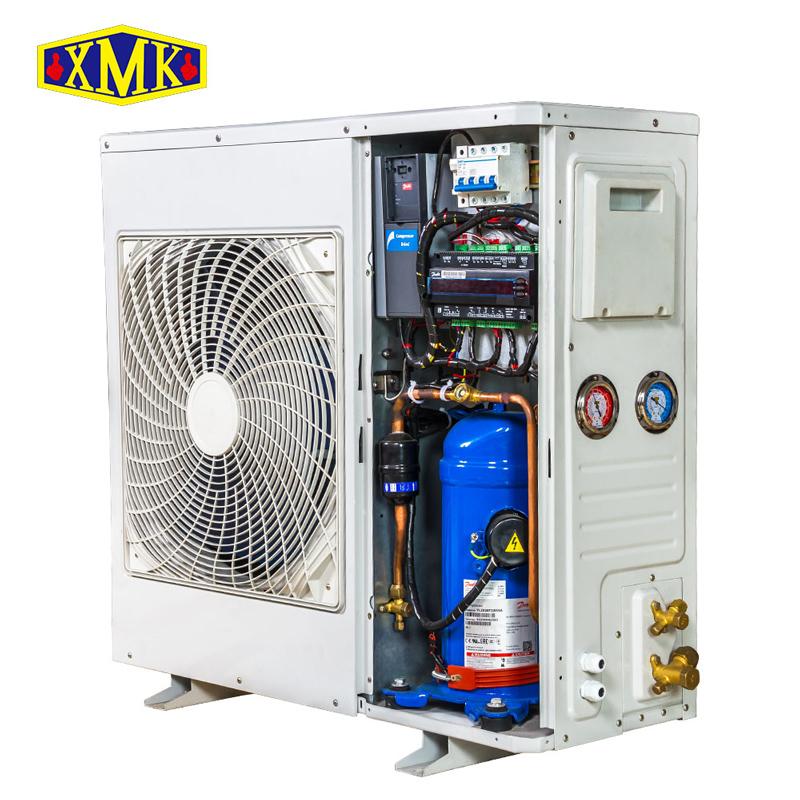

GU系列涡旋压缩机箱式冷凝机组

主要针对冷库应用而设计的,采用艾默生涡或丹佛斯涡旋压缩机。空调型式的机箱,低噪音风机。中温(MLZ或ZB):2-7HP;低温(ZSI):2-7HP带喷液。

  • 货号:

    GU系列涡旋压缩机箱式冷凝机组(高温)
  • 订购 (最小量):

    1
  • 付款:

    出厂价
  • 原产地:

    中国(广州)
  • 颜色:

    白色
  • 发货港口:

    广州
  • 发货周期:

    15-35天

产品概述:

1、该系列产品主要针对冷库应用而开发的

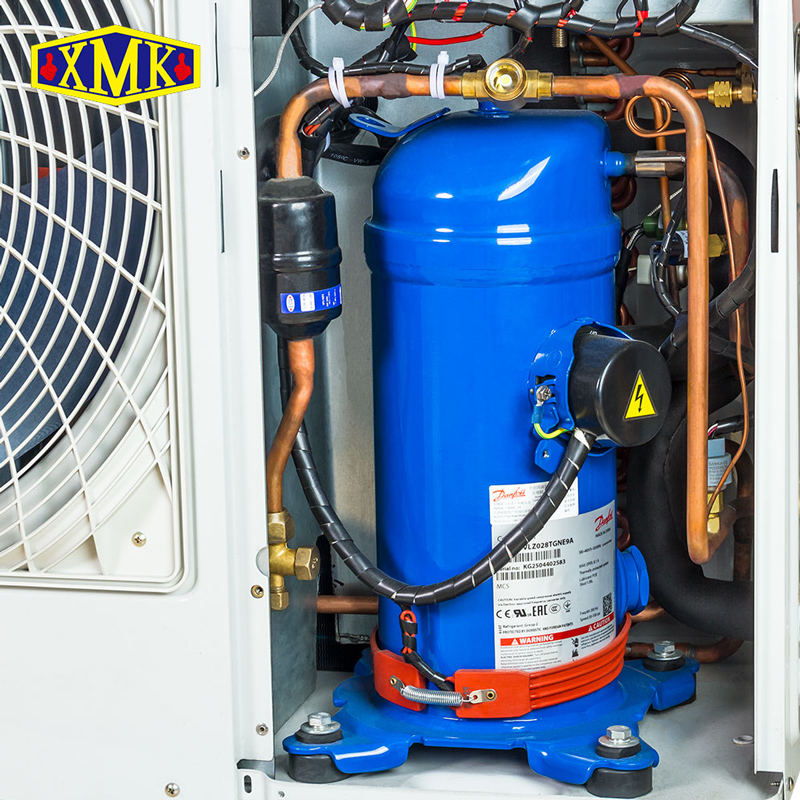

1、机组采用丹佛斯或爱默生定频涡旋压缩机;

2、采用空调型式的机箱,配备6极低转速低噪音风机,非常适合于居民区安装;

3、可满足R404AR507AR22等制冷剂使用


主要技术参数Technical data

3.1采用艾默生涡旋压缩机技术数据Unit of Emerson scroll compressor

3.1.1高温机组 High Temp. Unit

1)制冷剂 Refrigerant R22

机组型号Model

GU02HE

GU03HE

GU04HE

GU05HE

电源Power Supply

3P/380V/50Hz

适用温度Apply Temp.

8~15

压缩机

Comp.

型号Model

ZB15KQ

ZB21KQ

ZB29KQ

ZB38KQ

最大电流Max. IA

6.0

8.0

11.0

13.5

冷量/功率

Capacity/

PowerKW

蒸发

Evap.

5

5.8/1.6

8.4/2.3

11.3/2.9

14.0/3.7

0

4.9/1.5

7.1/2.2

9.5/2.8

11.9/3.6

-5

4.1/1.5

6.0/2.2

8.0/2.7

10.0/3.5

风机

Fan

电压VoltageV

1P/220V/50HZ

电流CurrentA

0.68

0.68

1.36

1.36

功率PowerW

120

120

120×2

120×2

转速Rev.r/min

820

820

820

820

吸气接口Suction Line(mm)

φ19

φ19

φ19

φ19

供液接口Liquid Line(mm)

φ12.7

φ12.7

φ12.7

φ12.7

重量Weight(kg)

67

74

93

103

噪音Noise dBA1米声压级)

60

60

61

61

尺寸图Dimension Drawing

A

A

B

B

标准设计:环境温度32℃。Design condition,ambient 32 degree.













2)制冷剂 Refrigerant R404A/R507A

机组型号Model

GU02HYE

GU03HYE

GU04HYE

GU05HYE

电源Power Supply

3P/380V/50Hz

适用温度Apply Temp.

8~15

压缩机

Comp.

型号Model

ZB15KQE

ZB21KQE

ZB29KQE

ZB38KQE

最大电流Max.IA

6.0

8.0

11.0

13.5

冷量/功率

Capacity/

PowerKW

蒸发

Evap.

5

5.7/1.7

8.4/2.5

11.5/3.3

14.5/4.1

0

4.8/1.7

7.1/2.4

9.7/3.2

12.2/4.1

-5

4.0/1.7

6.0/2.4

8.1/3.2

10.3/4.0

风机

Fan

电压VoltageV

1P/220V/50HZ

电流CurrentA

0.68

0.68

1.36

1.36

功率PowerW

120

120

120×2

120×2

转速Rev.r/min

820

820

820

820

吸气接口Suction Line(mm)

φ19

φ19

φ19

φ19

供液接口Liquid Line(mm)

φ12.7

φ12.7

φ12.7

φ12.7

重量Weight(kg)

67

74

93

103

噪音Noise dBA1米声压级)

60

60

61

61

尺寸图Dimension Drawing

A

A

B

B

标准设计:环境温度32℃。Design condition,ambient 32 degree.
