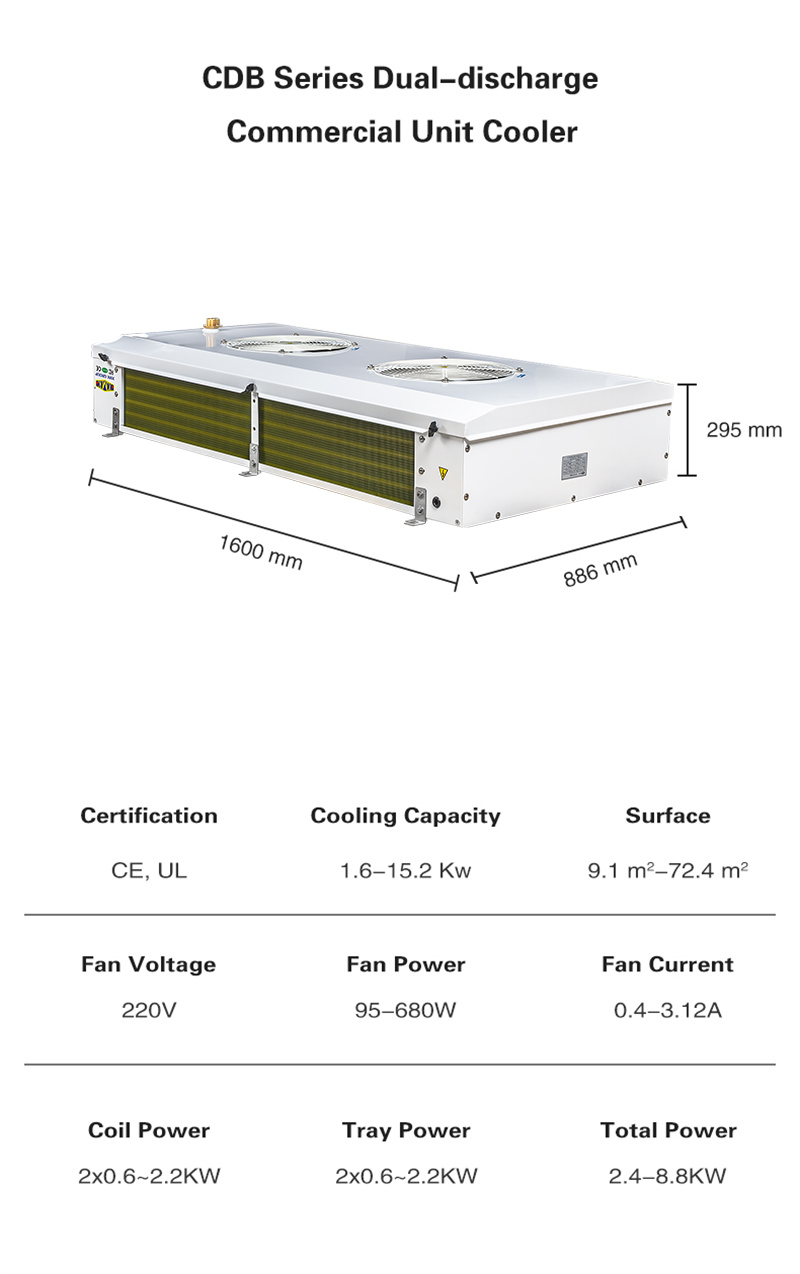

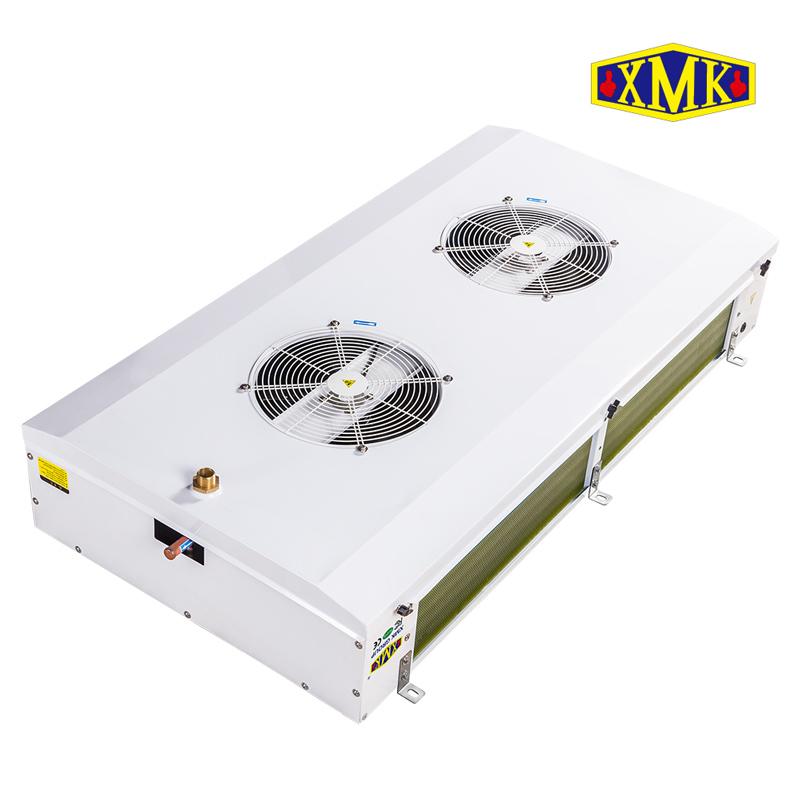

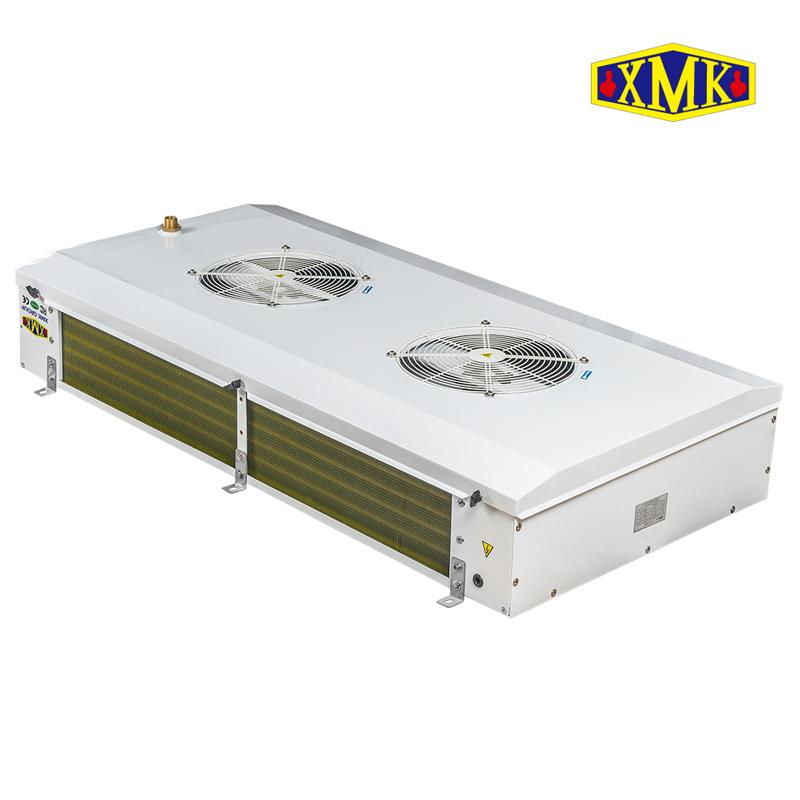

CDB系列双出风小型操作间冷风机

CDB双出风系列冷风机是一种配套使用于食品操作加工间的库内降温设备,从两面出风,送风柔和。它的特点是翅片表面积与铜管表面积的比例经过了优化,进而保证其高制冷量。其6.4MM 片距中温适用于-18℃左右的冷库(食品操作加工间)使用

  • 货号:

    6.4mm片距 CDB系列商用型双面侧吹风冷风机
  • 订购 (最小量):

    1
  • 付款:

    电汇
  • 原产地:

    中国
  • 颜色:

    白色
  • 发货港口:

    广州

产品概述:

CDB系列商用型双面侧吹风型冷风机主要用于小型操作间。

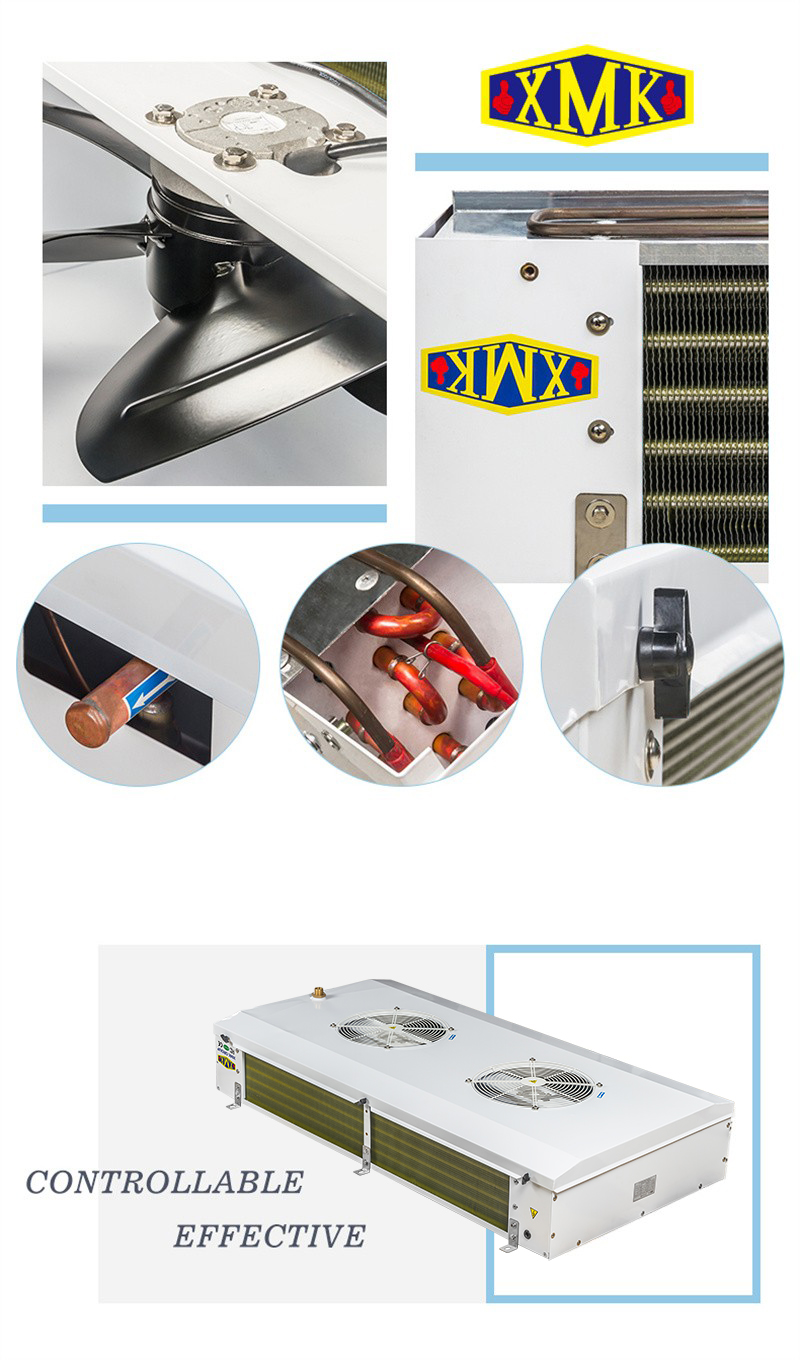

● 外壳:

采用铝镁合金板,表面喷塑,防腐性能强、重量轻;

外水盘板采用整体式带铰链结构,清洗操作方便快捷;

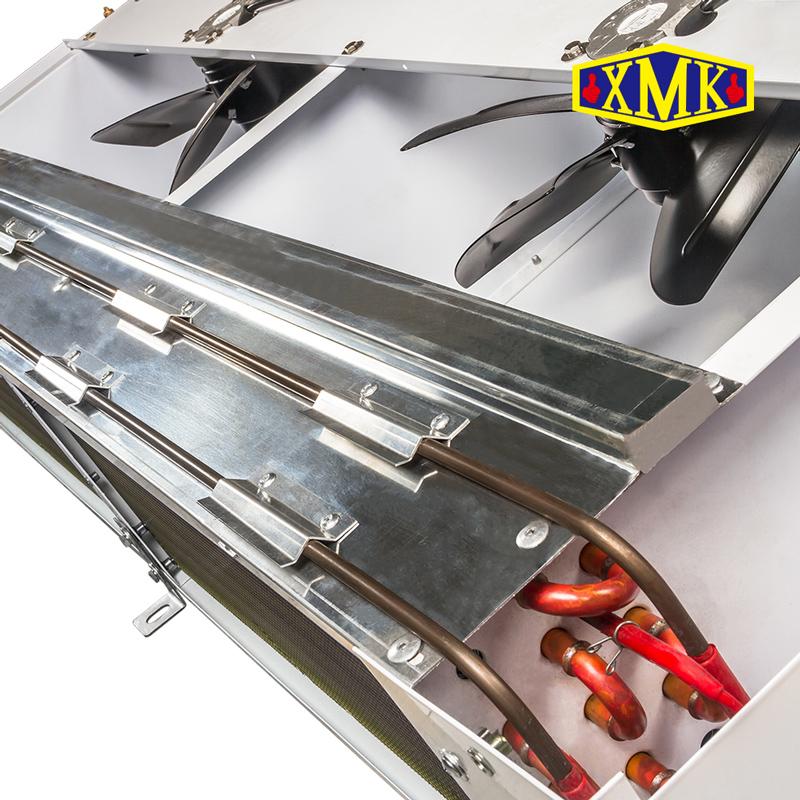

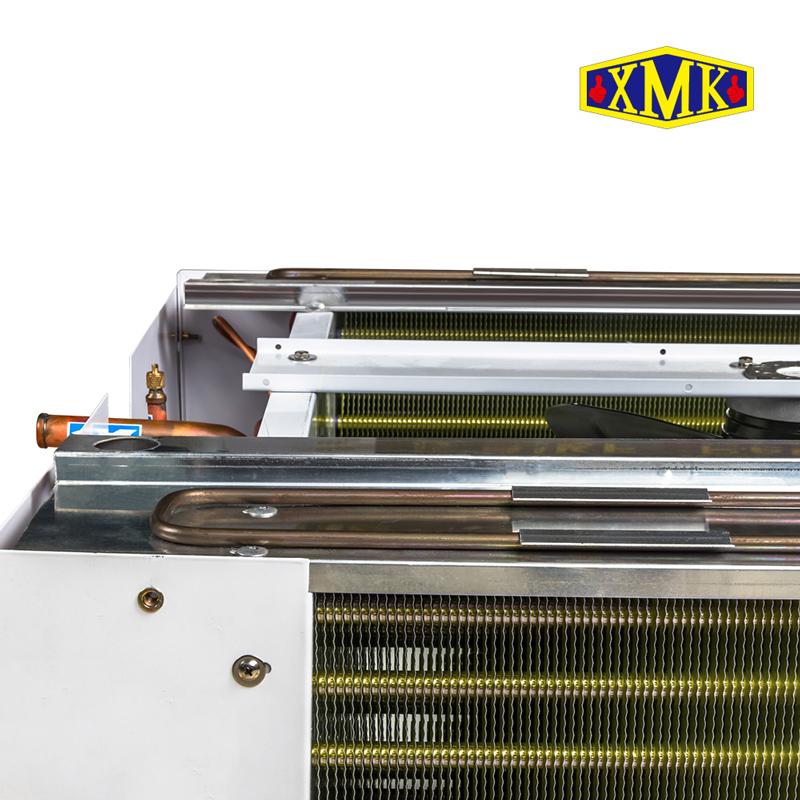

● 盘管:

采用φ12铜管、管间距38.1×33;

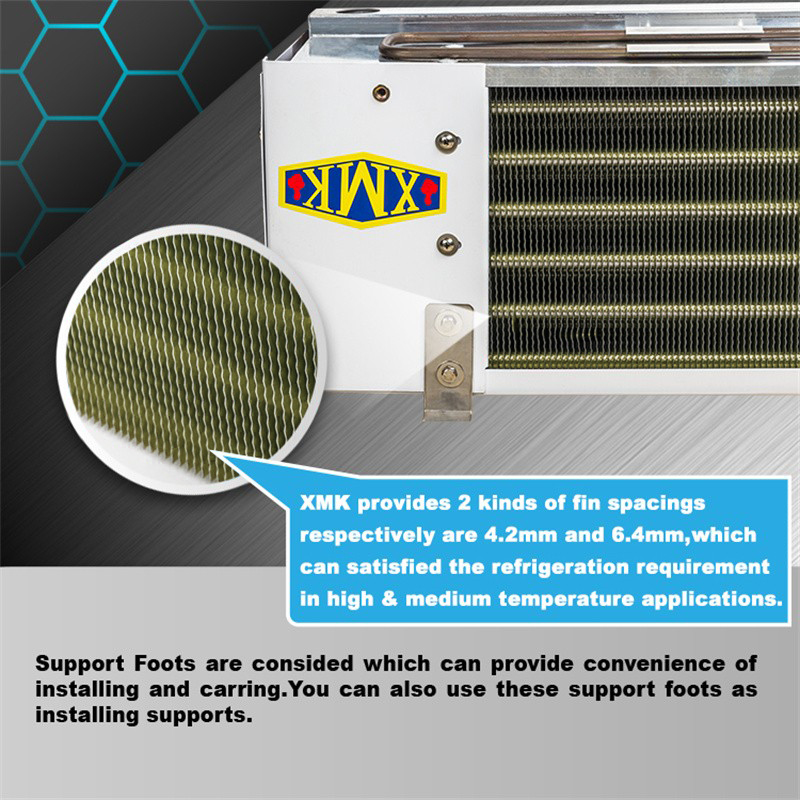

波纹式铝片,片距有4.2mm、6.4mm;

● 风机:

外转子风机,使用温度-40℃~60℃;独立接线盒;

风机规格φ350,数量从1-4只,风扇电机分4极和6极,以满足不同的噪音要求;

●除霜:

标准采用电热除霜,不锈钢加热管安装于盘管中间及内水盘上,独立的加热管接线盒

也可以采用热气除霜或盘管热气除霜、水盘电热除霜方式。

● 可满足R404A、R507A、R134a、R448A、R449A、R22等制冷剂使用。

6.4mm片距,性能数据表:

型号Model

制冷量/R404AKW

Capacity

换热面积

surface

管容积Tube volume

风量Airflow

射程airthrow

接口规格(mm)

 Connection pipe

重量weight

Tc=0

ΔΤ=8K

Tc=-18

ΔΤ=7K

m2

dm3

m3/h

m

进液inlet

回气outlet

排水drain

kg

6.4mm片距,4极电机(转速1380rpmFin Spacing 6.4mm,4-pole motor(Rev. 1380 rpm)

CDB9/135LN-ES

2.4

1.9

9.1

2.7

2050

2×10

φ12

φ19

G1”

26

CDB12/135LN-ES

3.0

2.4

12.3

3.6

1800

2×9

φ12

φ19

G1”

28

CDB16/235LN-ES

4.2

3.4

16.2

5.0

4100

2×11

φ12

φ22

G1”

52

CDB25/235LN-ES

6.0

4.8

24.6

6.8

3600

2×10

φ12

φ22

G1”

56

CDB28/335LN-ES

7.2

5.8

27.7

7.7

6150

2×12

φ16

φ28

G1”

77

CDB37/335LN-ES

9.0

7.2

36.9

10.2

5400

2×11

φ16

φ28

G1”

82

CDB37/435LN-ES

9.6

7.7

36.9

10.0

8200

2×13

φ16

φ28

G1”

104

CDB49/435LN-ES

12.1

9.7

49.2

13.1

7200

2×12

φ16

φ28

G1”

110

6.4mm片距,6极电机(转速950rpmFin Spacing 6.4mm,6-pole motor(Rev. 950 rpm)

CDB9/135LL-ES

2.0

1.6

9.1

2.7

1300

2×7

φ12

φ19

G1”

26

CDB12/135LL-ES

2.5

2.0

12.3

3.6

1100

2×6

φ12

φ19

G1”

28

CDB16/235LL-ES

3.5

2.8

16.2

5.0

2600

2×8

φ12

φ22

G1”

52

CDB25/235LL-ES

4.9

3.9

24.6

6.8

2200

2×7

φ12

φ22

G1”

56

CDB28/335LL-ES

6.0

4.8

28.4

7.7

3900

2×9

φ16

φ28

G1”

77

CDB38/335LL-ES

7.5

6.0

37.8

10.2

3300

2×8

φ16

φ28

G1”

82

CDB37/435LL-ES

7.9

6.3

36.9

10.0

5200

2×10

φ16

φ28

G1”

104

CDB49/435LL-ES

9.8

7.8

49.2

13.1

4400

2×9

φ16

φ28

G1”

110


CBD01 (1).jpgCBD01 (2).jpgCBD01 (3).jpgCBD01 (4).jpgCBD01 (5).jpg
