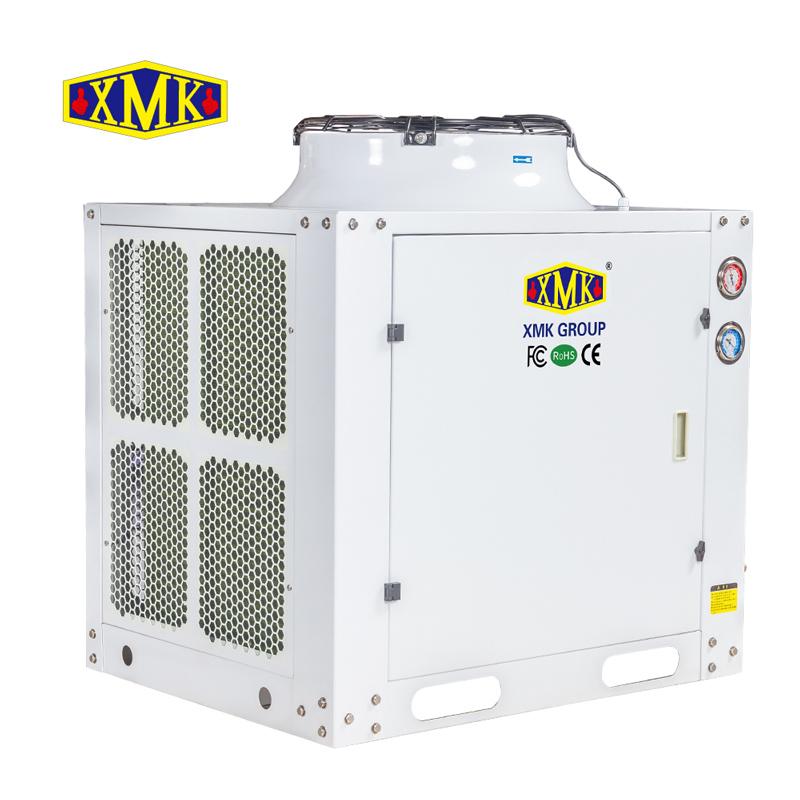

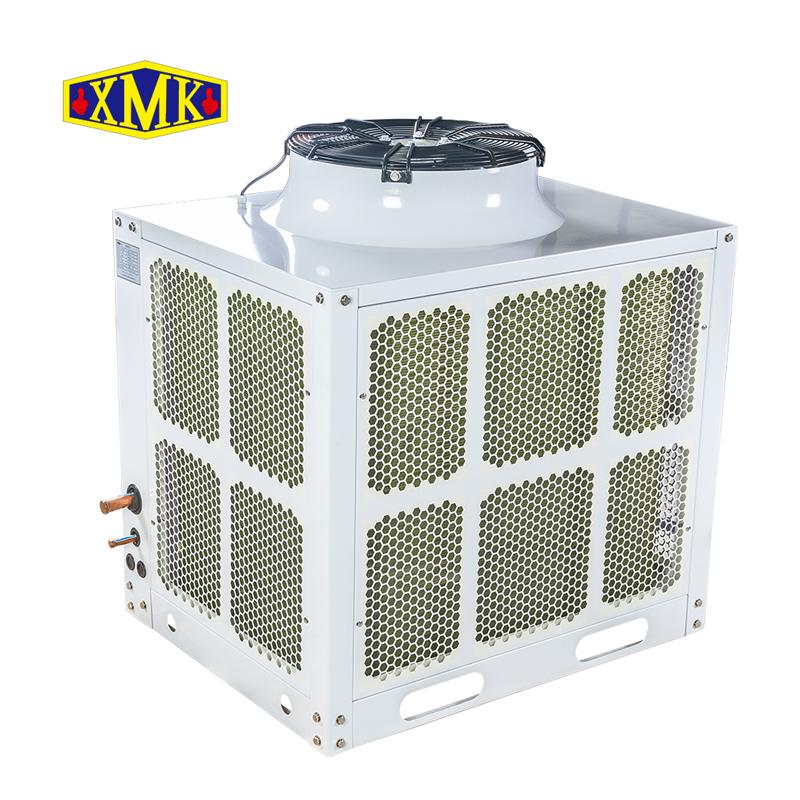

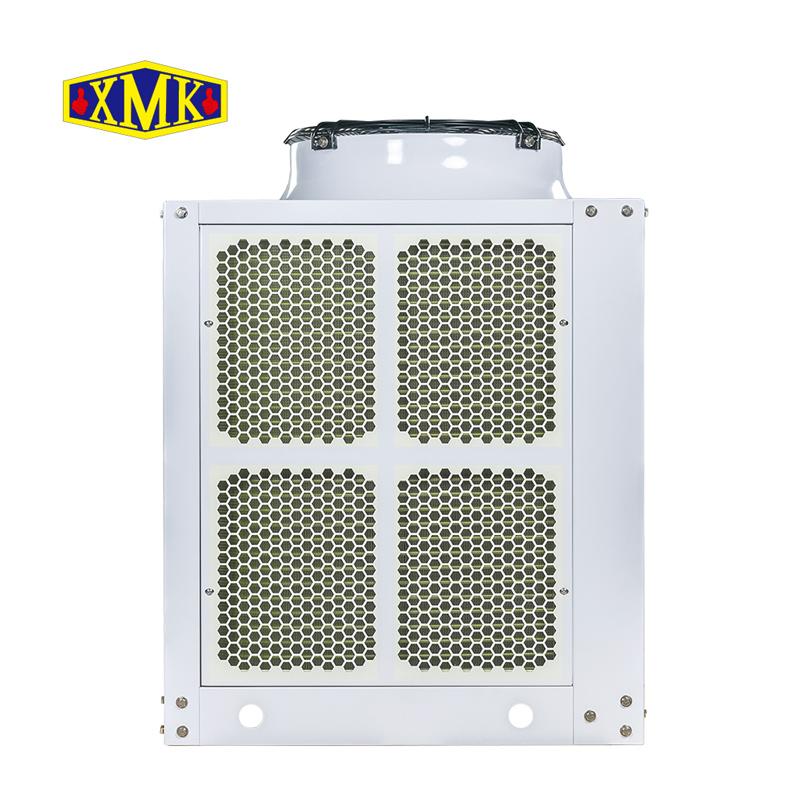

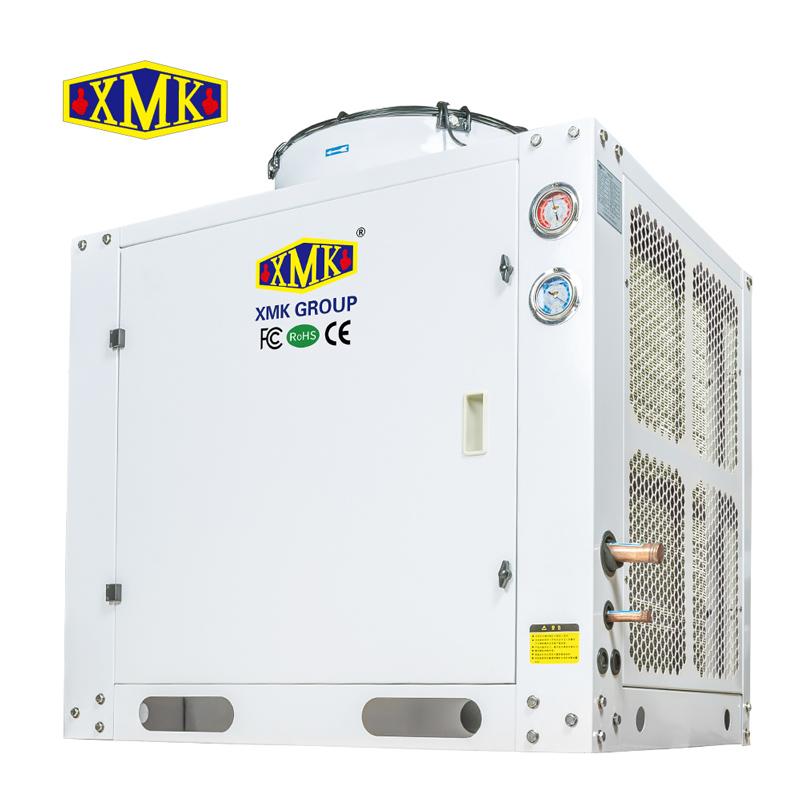

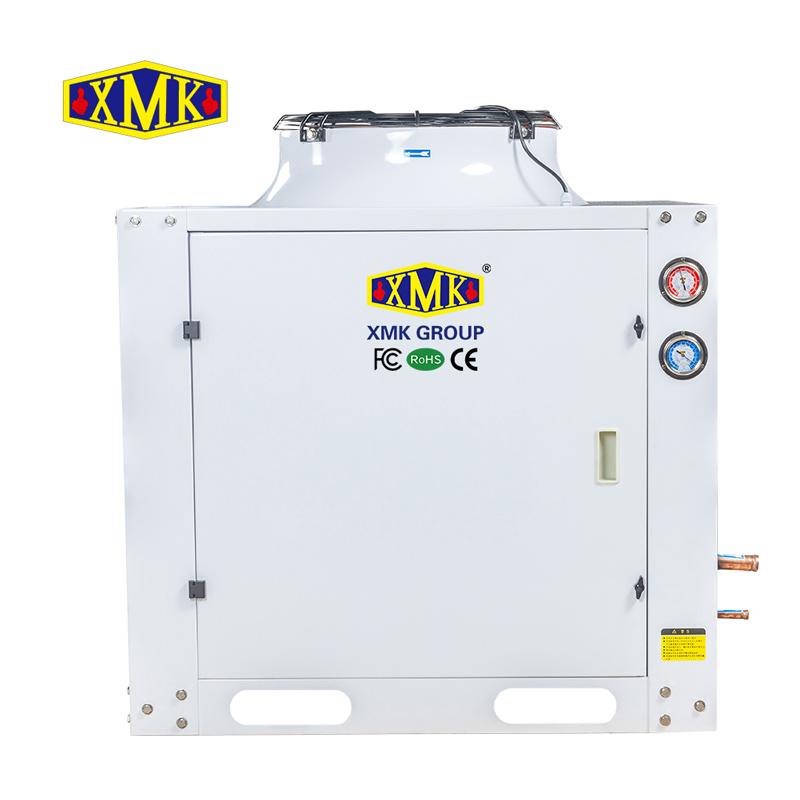

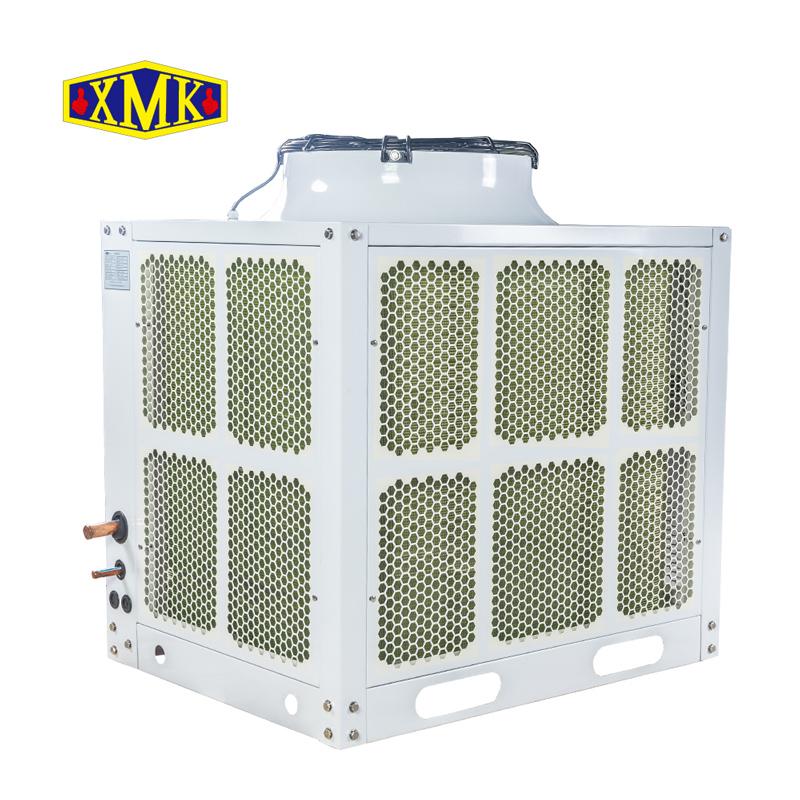

BUB系列半封闭压缩机箱式中温冷凝机组

采用比泽尔或富士豪半封闭压缩机,顶出风卧式箱型结构。中温:3-30HP,低温:3-34HP。可广泛应用于宾馆、饭店、食品、卫生、医药、农业、化工等行业。 震动小、噪音低、运行可靠性好。

  • 货号:

    中温机组(BUB系列半封闭压缩机箱式冷凝机组)
  • 订购 (最小量):

    1
  • 付款:

    出厂价
  • 原产地:

    中国(广州)
  • 颜色:

    白色
  • 发货港口:

    广州
  • 发货周期:

    15-20天

产品概述

BUB系列箱型冷凝机组具有如下特点:

1、产品采用卧式箱型结构,高风筒设计,导风效果好,外形美观;

2、机箱盖采用铰链式的结构,维护操作方便;

3、压缩机采用BITZER或FRASCOLD半封闭活塞式制冷压缩机,可分别满足中温及低温的应用;

4、采用U型冷凝器,具有迎风面大、风阻小、换热效果好;

5、可满足R22、R404A、R507A、R448A、R449A等制冷剂使用


主要技术数据

中温机组Medium Temp. Unit

制冷剂 Refrigerant  R22/R404A/R507A

机组型号Model

BUB03MBFY

BUB04MBFY

BUB05MBFY

BUB07MBFY

BUB12MBFY

电源Power Supply

3P/380V/50HZ

适用温度Apply Temp.

-5~5

压缩机

Comp.

型号Model

D3-13.1Y

D4-18.1Y

Q5-24.1Y

Q7-33.1Y

S12-42Y

最大电流Max.IA

8.8

12.5

13.8

20.0

22.4

风机

Fan

电压VoltageV

3P/380V/50HZ

电流CurrentA

0.52

1.1

1.1

1.75

1.75

功率PowerW

220

220×2

220×2

937

937

转速Rev.r/min

1380

1380

1380

1380

1380

吸气接口Suction Linemm

φ28

φ28

φ28

φ35

φ35

供液接口Liquid Linemm

φ12.7

φ12.7

φ12.7

φ16

φ16

尺寸

Size

Lmm

820

1320

1320

1020

1020

Wmm

655

655

655

905

905

Hmm

815

1065

1065

1205

1205

安装尺寸 Install A×Bmm

335×615

635×615

635×615

460×865

460×865

外形图Dimension Drawing

A

B

B

A

A



机组型号Model

BUB15MBFY

BUB20MBFY

BUB25MBFY

BUB30MBFY

电源Power Supply

3P/380V/50HZ

适用温度Apply Temp.

-5~5

压缩机

Comp.

型号Model

S15-52Y

S20-56Y

V25-71Y

V30-84Y

最大电流Max. IA

32.4

38.4

43.5

49.2

风机

Fan

电压VoltageV

3P/380V/50HZ

电流CurrentA

2.2

2.2

3.5

3.5

功率PowerW

548×2

548×2

937×2

937×2

转速Rev.r/min

1380

1380

1380

1380

吸气接口Suction Linemm

φ42

φ42

φ54

φ54

供液接口Liquid Linemm

φ22

φ22

φ22

φ28

尺寸

Size

Lmm

1620

1620

1920

1920

Wmm

805

805

905

905

Hmm

1205

1205

1305

1305

安装尺寸Install  A×Bmm

700×765

700×765

1000×865

1000×865

外形图Dimension Drawing

B

B

B

B

设计工况:环境温度32℃。Design condition,ambient 32 degree.



4.1.2低温机组Low Temp. Unit

制冷剂 Refrigerant R404A/R507A

机组型号Model

BUB02LBFY

BUB03LBFY

BUB05LBFY

BUB08LBFY

BUB10LBFY

电源Power Supply

3P/380V/50HZ

适用温度Apply Temp.

-15~-30

压缩机

Comp.

型号Model

D2-13.1Y

D3-18.1Y

Q5-33.1Y

S8-42Y

S10-52Y

最大电流Max.IA

7.1

10.0

14.4

20.3

24.5

风机

Fan

电压VoltageV

3P/380V/50HZ

电流CurrentA

0.52

0.52

1.1

1.1

1.1

功率PowerW

220

220

548

548

548

转速Rev.(r/min)

1380

1380

1380

1380

1380

吸气接口Suction Linemm

φ22

φ28

φ35

φ35

φ35

供液接口Liquid Linemm

φ12.7

φ12.7

φ16

φ16

φ16

尺寸

Size

Lmm

820

820

1320

1320

1320

Wmm

655

655

655

655

655

Hmm

815

815

1065

1065

1065

安装尺寸Install  A×Bmm

335×615

335×615

635×615

635×615

635×615

外形图Dimension Drawing

A

A

B

B

B





机组型号Model

BUB15LBFY/S15

BUB15LBFY/V15

BUB20LBFY

BUB25LBFY

BUB30LBFY

电源Power Supply

3P/380V/50HZ

适用温度Apply Temp.

-15~-30

压缩机

Comp.

型号Model

S15-56Y

V15-71Y

V20-84Y

V25-103Y

Z30-126Y

最大电流Max.IA

30.7

32.2

46.2

52.3

55.7

风机

Fan

电压VoltageV

3P/380V/50HZ

电流CurrentA

1.75

2.2

2.2

2.2

3.5

功率PowerW

937

548×2

548×2

548×2

937×2

转速Rev.r/min

1380

1380

1380

1363

1380

吸气接口Suction Linemm

φ42

φ42

φ54

φ54

φ54

供液接口Liquid Linemm

φ16

φ22

φ22

φ22

φ22

尺寸

Size

Lmm

1020

1620

1620

1620

1920

Wmm

905

805

805

805

905

Hmm

1205

1205

1205

1205

1305

安装尺寸Install  A×Bmm

460×865

700×765

700×765

700×765

1000×865

外形图Dimension Drawing

A

B

B

B

B

设计工况:环境温度32℃。
