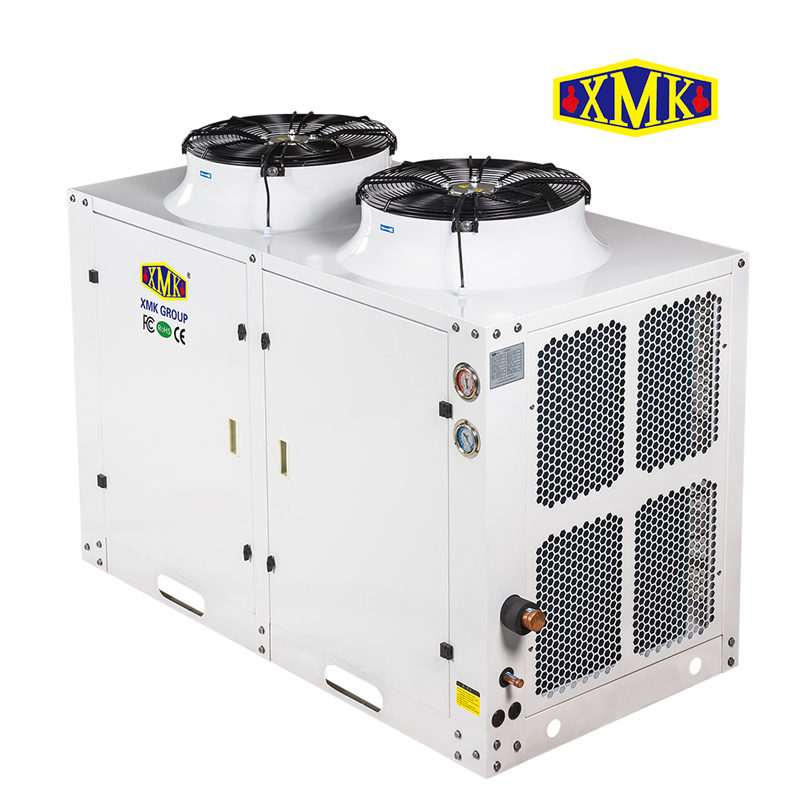

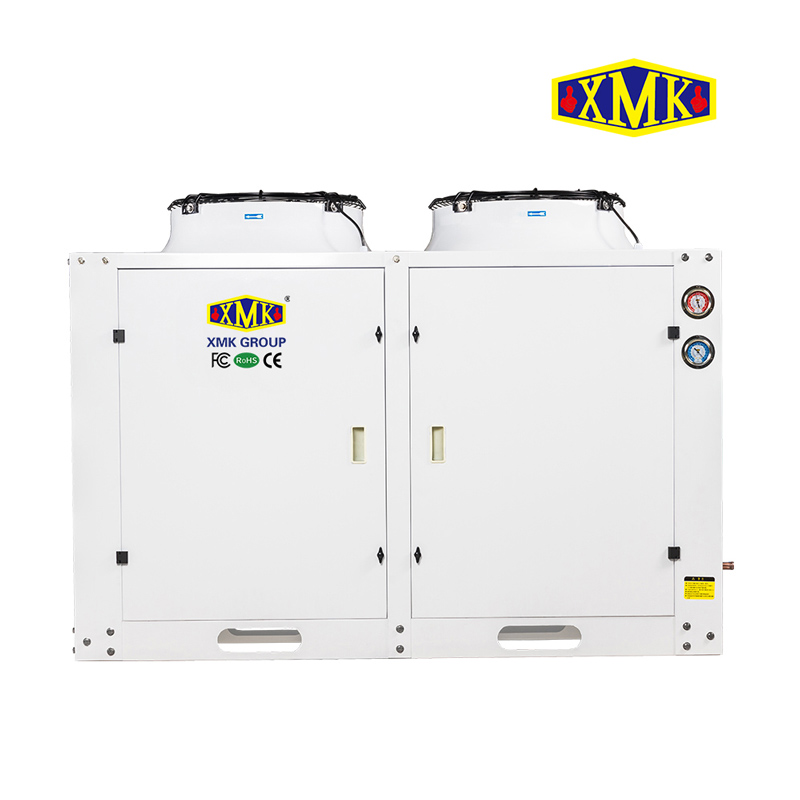

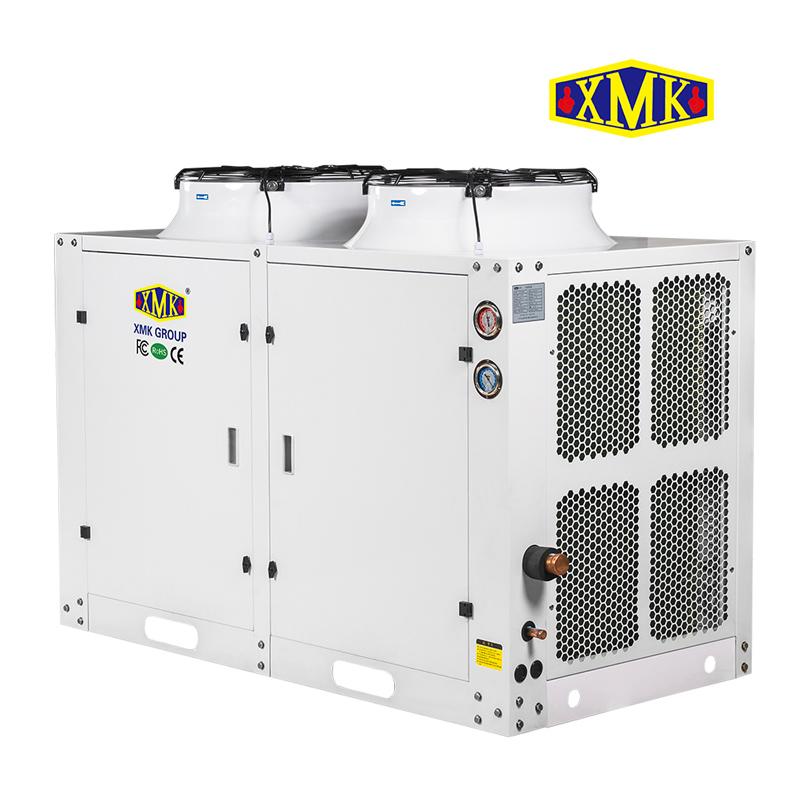

顶出风中温箱式冷凝机组

BUW-B系列涡旋压缩机卧式箱式冷凝机组采用爱默生谷轮ZB全封闭压缩机，功率从2HP—10HP，使用6级电机，可分别满足于可分别满足于-5℃—10℃、-10℃—-18℃的需要，可广泛用于宾馆、饭店、食品、卫生、医药、农业、化工等行业。

货号:
顶出风中温箱式冷凝机组
订购 (最小量):
1
付款:
出厂价
原产地:
中国（广州）
颜色:
白色
发货港口:
广州
发货周期：
15-35天

现在查询

产品详细信息

产品概述：

BUW-B系列箱型冷凝机组具有如下特点：

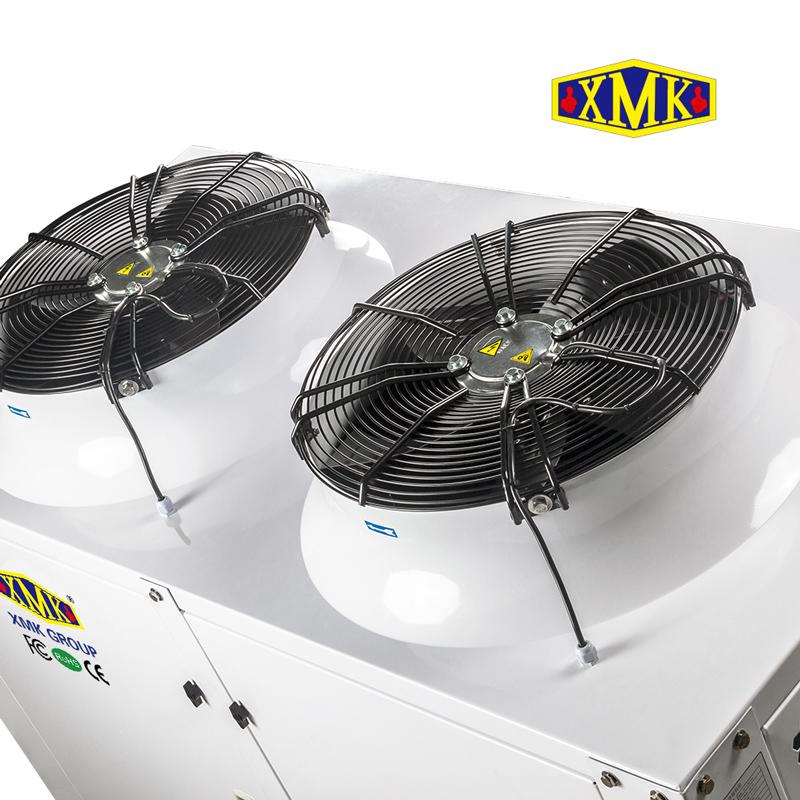

1、产品采用卧式箱型结构，高风筒设计，外形美观；

2、机箱盖采用铰链式的结构，维护操作方便；

3、压缩机采用艾默生的ZB系列、带DTC喷液的ZSI系列及带喷气增焓的ZFI系列涡旋压缩机，分别满足中温及低温的应用；

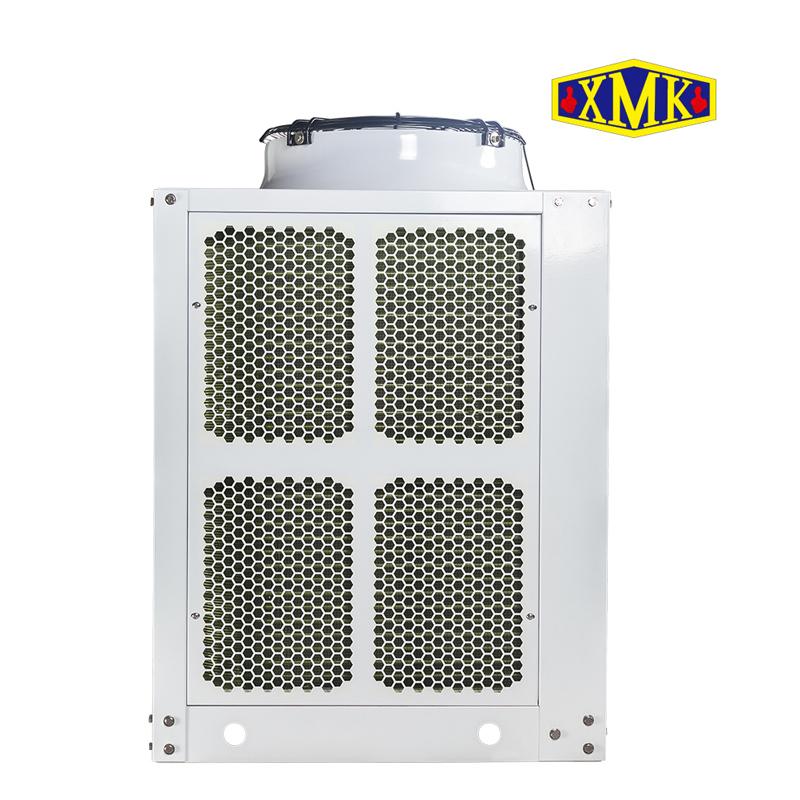

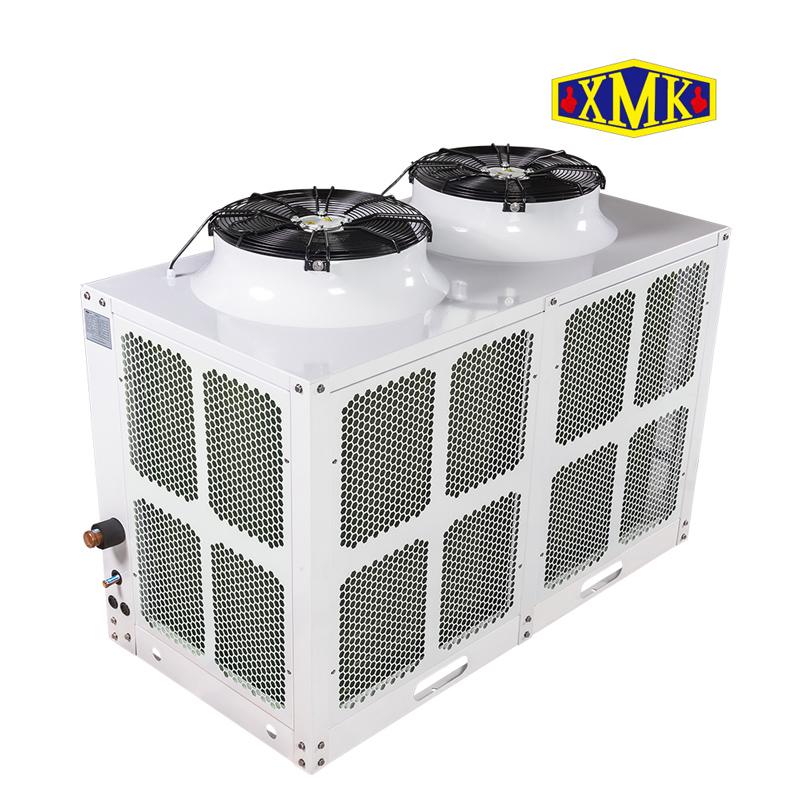

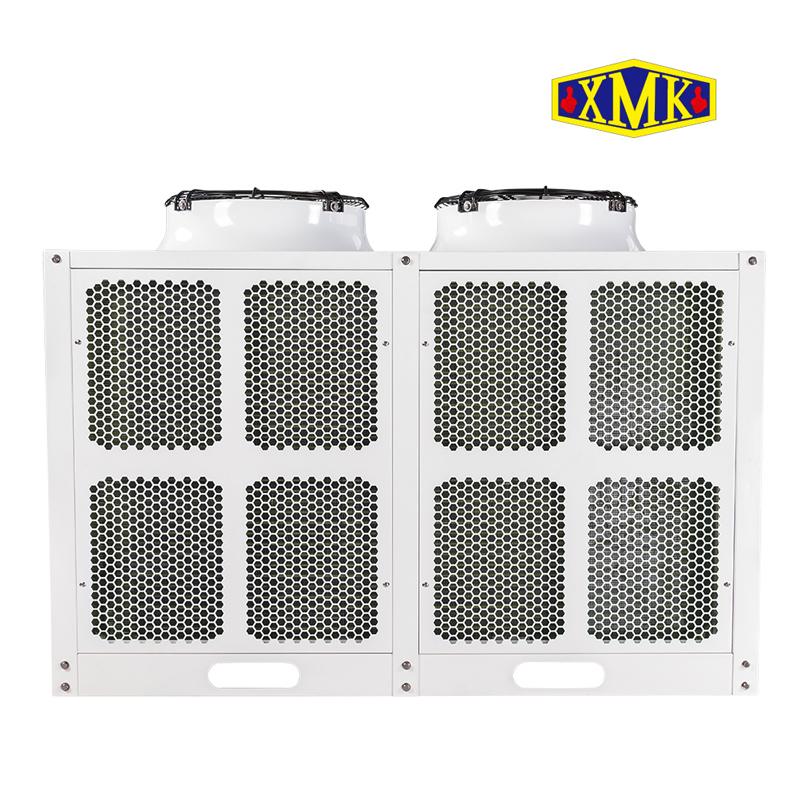

4、采用U型冷凝器，具有迎风面大、风阻小、换热效果好；

5、可满足R22、R404A、R507A、R448A、R449A等制冷剂使用

主要技术参数Technical data：

中温机组Medium Temp. Unit

制冷剂 Refrigerant R22

机组型号Model		BUW02MBE	BUW03MBE	BUW04MBE	BUW05MBE	BUW06MBE	BUW08MBE
电源Power Supply		3P/380V/50Hz
适用温度Apply Temp.		-5℃~5℃
压缩机 Comp.	型号Model	ZB15KQ	ZB21KQ	ZB29KQ	ZB38KQ	ZB45KQ	ZB58KQ
压缩机 Comp.	最大电流Max. I（A）	6.0	8.0	11.0	13.5	16.1	23.0
风机 Fan	电压Voltage（V）	3P/380V/50HZ
	电流Current（A）	0.52	0.52	0.52	1.1	1.1	1.1
	功率Power（W）	220	220	220	220×2	220×2	220×2
	转速Rev.（r/min）	1380	1380	1380	1380	1380	1380
吸气接口Suction Line（mm）		φ19	φ19	φ19	φ19	φ19	φ28
供液接口Liquid Line（mm）		φ9.5	φ9.5	φ12.7	φ12.7	φ12.7	φ16
尺寸 Size	L（mm）	820	820	820	1320	1320	1320
	W（mm）	655	655	655	655	655	655
	H（mm）	815	815	815	1065	1065	1065
安装Install A×B（mm）		335×615	335×615	335×615	635×615	635×615	635×615
外形图Outline Drawing		A	A	A	B	B	B

备注：1、标准设计工况：环境温度32℃；2、对于2HP及3HP机型可提供单相/220V/50Hz电源，订货时请特殊注明。

Remarks：1,Design condition :ambient Temp. 32℃. 2, 1P/220V/50Hz power supply is available for 2HP and 3HP models. Please specify when ordering.

机组型号Model		BUW10MBE	BUW12MBE	BUW15MBE	BUW20MBE	BUW22MBE	BUW25MBE
电源Power Supply		3P/380V/50Hz
适用温度Apply Temp.		-5℃~5℃
压缩机 Comp.	型号Model	ZB76KQ	ZB88KQ	ZB114KQ	ZB130KQ	ZB150KQ	ZB190KQ
压缩机 Comp.	最大电流Max.I（A）	26.9	31.0	38.0	33.1	38.0	48.3
风机 Fan	电压Voltage（V）	3P/380V/50HZ
	电流Current（A）	1.75	1.75	2.2	2.2	3.5	3.5
	功率Power（W）	937	937	548×2	548×2	937×2	937×2
	转速Rev.（r/min）	1380	1380	1380	1380	1380	1380
吸气接口Suction Line（mm）		φ35	φ35	φ35	φ42	φ42	φ42
供液接口Liquid Line（mm）		φ16	φ16	φ16	φ22	φ22	φ22
尺寸 Size	L（mm）	1020	1020	1620	1620	1920	1920
	W（mm）	905	905	805	805	905	905
	H（mm）	1205	1205	1205	1205	1305	1305
安装Install A×B（mm）		460×865	460×865	700×765	700×765	1000×865	1000×865
外形图Outline Drawling		A	A	B	B	B	B

备注：1、标准设计工况：环境温度32℃；2、对于2HP及3HP机型可提供单相/220V/50Hz电源，订货时请特殊注明。

Remarks：1,Design condition :ambient Temp. 32℃. 2, 1P/220V/50Hz power supply is available for 2HP and 3HP models. Please specify when ordering.

制冷剂Refrigerant R404A/R507A

机组型号Model		BUW02MBEY	BUW03MBEY	BUW04MBEY	BUW05MBEY	BUW06MBEY	BUW08MBEY
电源Power Supply		3P/380V/50Hz
适用温度Apply Temp.		-10℃~5℃
压缩机 Comp.	型号Model	ZB15KQE	ZB21KQE	ZB29KQE	ZB38KQE	ZB45KQE	ZB58KQE
压缩机 Comp.	最大电流 Max.I（A）	6.0	8.0	11.0	13.5	16.1	23.0
风机 Fan	电压Voltage（V）	3P/380V/50HZ
	电流Current（A）	0.52	0.52	0.52	1.1	1.1	1.1
	功率Power（W）	220	220	220	220×2	220×2	220×2
	转速Rev.（r/min）	1380	1380	1380	1380	1380	1380
吸气接口Suction Lin（mm）		φ19	φ19	φ19	φ19	φ19	φ28
供液接口Liquid Line（mm）		φ9.5	φ9.5	φ12.7	φ12.7	φ12.7	φ16
尺寸 Size	L（mm）	820	820	820	1320	1320	1320
	W（mm）	655	655	655	655	655	655
	H（mm）	815	815	815	1065	1065	1065
安装InstallA×B（mm）		335×615	335×615	335×615	635×615	635×615	635×615
外形图Outline Drawling		A	A	A	B	B	B

机组型号Model		BUW10MBEY	BUW13MBEY	BUW15MBEY	BUW20MBEY	BUW22MBEY	BUW25MBEY
电源Power Supply		3P/380V/50Hz
适用温度Apply Temp.		-10℃~5℃
压缩机 Comp.	型号Model	ZB76KQE	ZB95KQE	ZB114KQE	ZB130KQE	ZB150KQE	ZB190KQE
压缩机 Comp.	最大电流 Max.I（A）	26.9	31.0	38.0	33.1	38.0	48.3
风机 Fan	电压Voltage（V）	3P/380V/50HZ
	电流Current（A）	1.75	2.2	2.2	2.2	3.5	3.5
	功率Power（W）	937	548×2	548×2	548×2	937×2	937×2
	转速Rev.（r/min）	1380	1380	1380	1380	1380	1380
吸气接口Suction Lin（mm）		φ35	φ35	φ35	φ42	φ42	φ42
供液接口Liquid Line（mm）		φ16	φ16	φ16	φ22	φ22	φ22
尺寸 Size	L（mm）	1020	1620	1620	1620	1920	1920
	W（mm）	905	805	805	805	905	905
	H（mm）	1205	1205	1205	1205	1305	1305
安装InstallA×B（mm）		460×865	700×765	700×765	700×765	1000×865	1000×865
外形图Outline Drawing		A	B	B	B	B	B

备注：1、标准设计工况：环境温度32℃；2、对于2HP及3HP机型可提供单相/220V/50Hz电源，订货时请特殊注明。

Remarks：1,Design condition :ambient Temp. 32℃. 2, 1P/220V/50Hz power supply is available for 2HP and 3HP models. Please specify when ordering.
