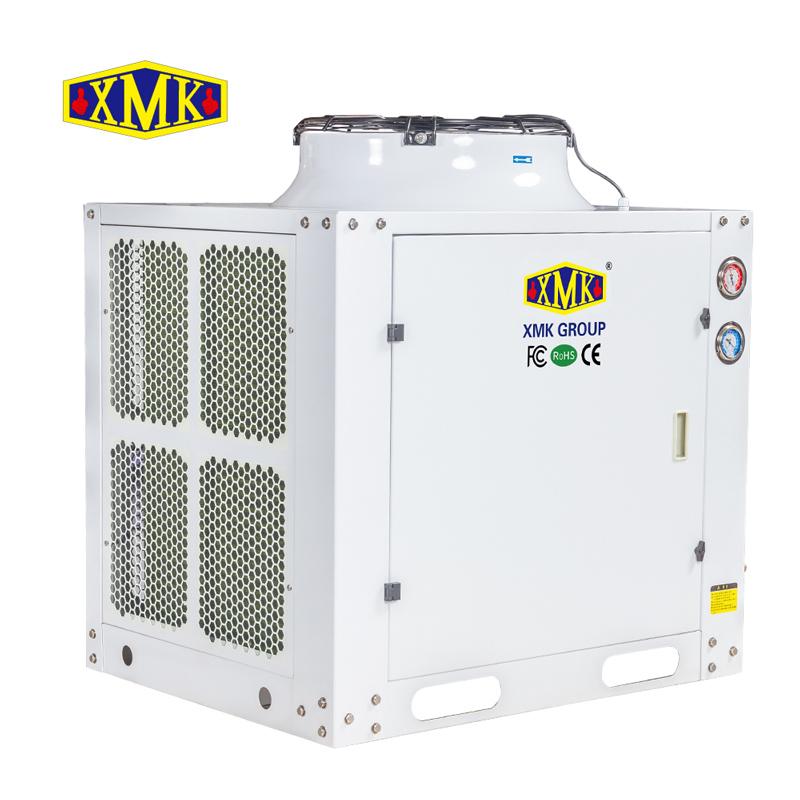

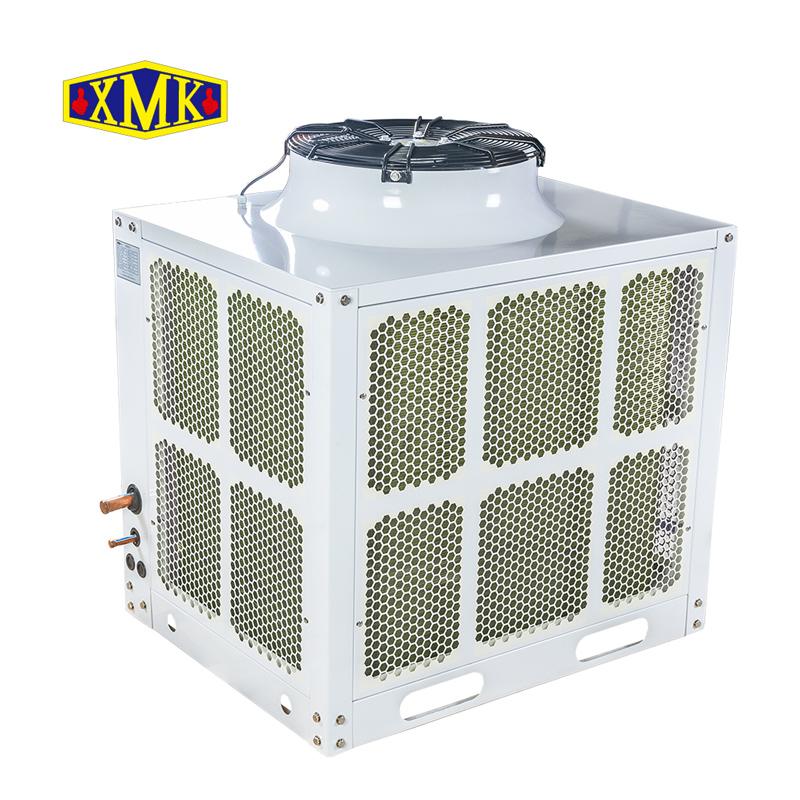

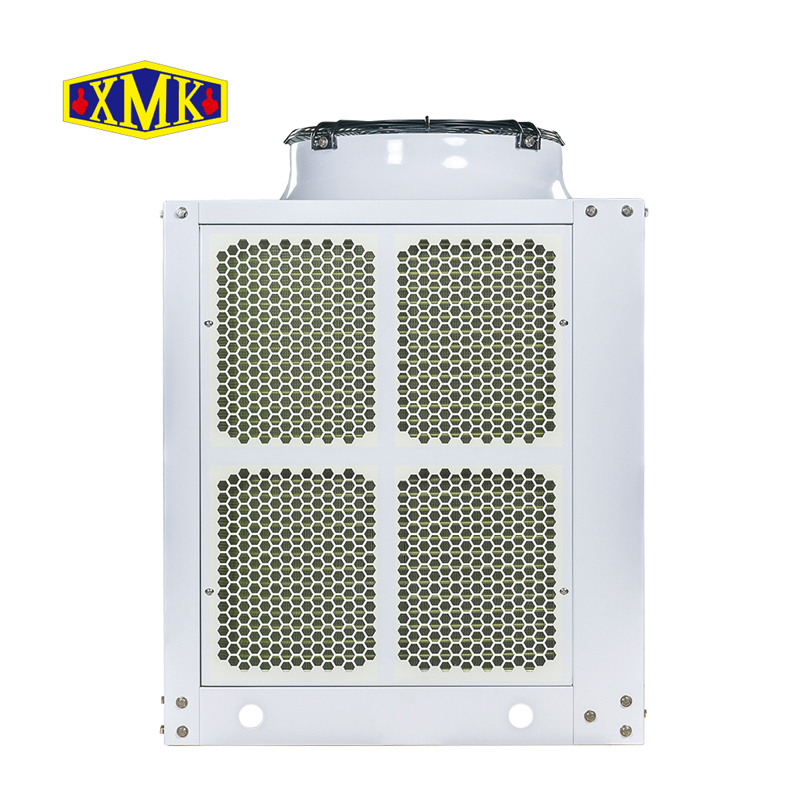

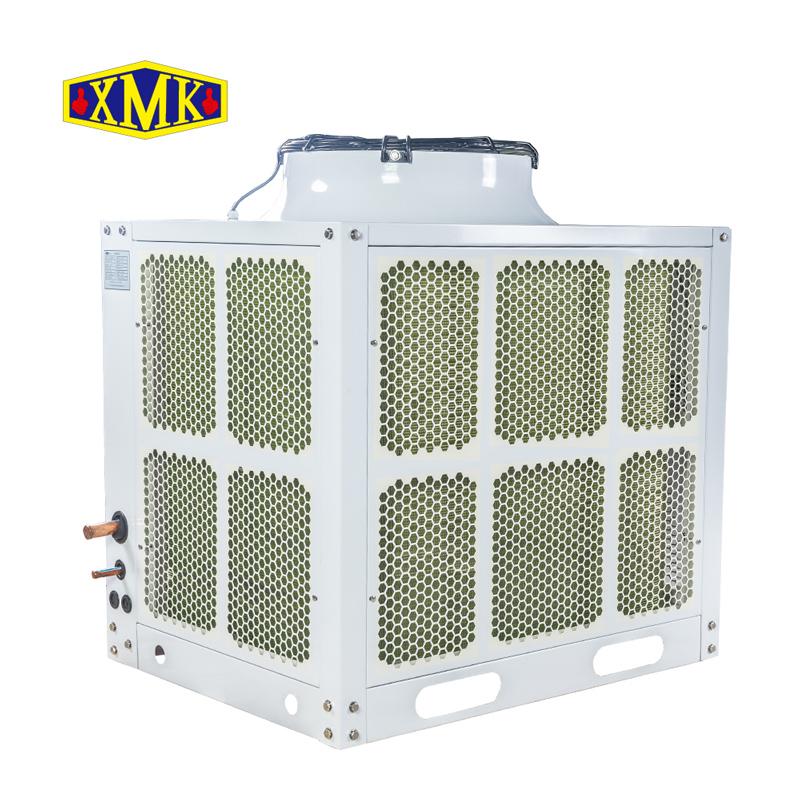

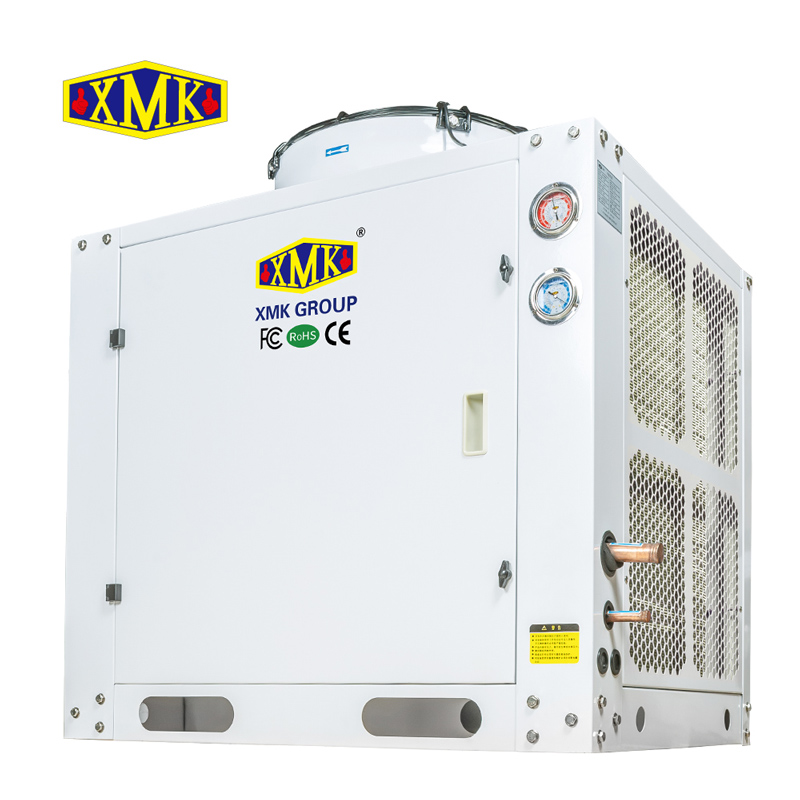

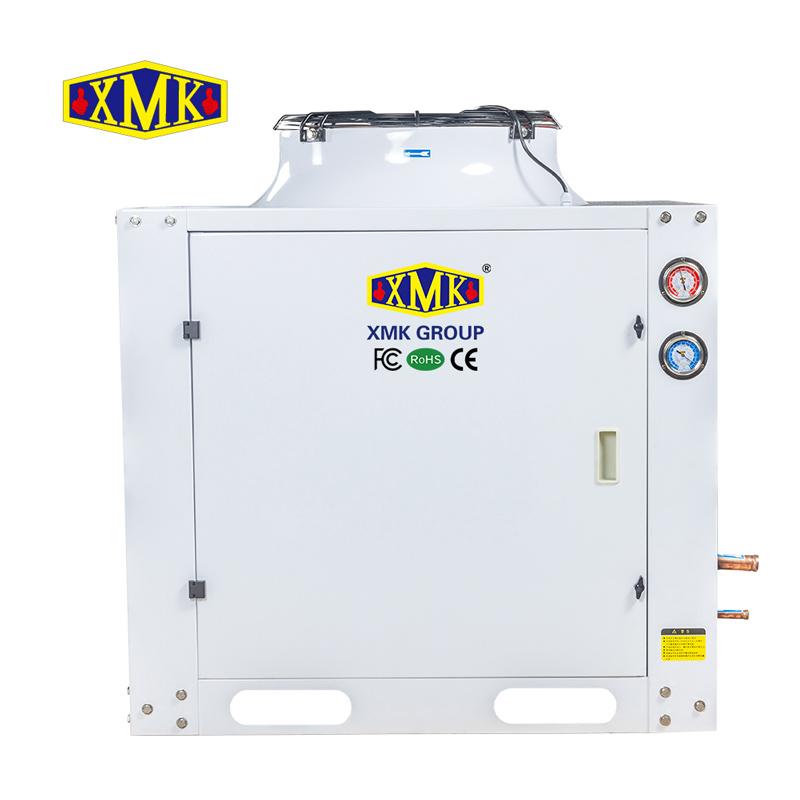

涡旋压缩机卧式箱式冷凝机组

BUW-B系列 涡旋压缩机卧式箱式冷凝机组采用爱默生谷轮ZB全封闭压缩机,功率从2HP—10HP,使用6级电机,可分别满足于可分别满足于-5℃—10℃、-10℃—-18℃的需要,可广泛用于宾馆、饭店、食品、卫生、医药、农业、化工等行业。

  • 货号:

    涡旋压缩机卧式箱式冷凝机组(中温)
  • 订购 (最小量):

    1
  • 付款:

    出厂价
  • 原产地:

    中国
  • 颜色:

    白色
  • 发货港口:

    广州
  • 发货周期:

    15-25天

产品概述:

BUW-B系列箱型冷凝机组具有如下特点:

1、产品采用卧式箱型结构,高风筒设计,外形美观;

2、机箱盖采用铰链式的结构,维护操作方便;

3、压缩机采用艾默生的ZB系列、带DTC喷液的ZSI系列及带喷气增焓的ZFI系列涡旋压缩机,分别满足中温及低温的应用;

4、采用U型冷凝器,具有迎风面大、风阻小、换热效果好;

5、可满足R22R404AR507AR448AR449A等制冷剂使用


主要技术参数Technical data

中温机组Medium Temp. Unit

制冷剂 Refrigerant  R22

机组型号Model

BUW02MBE

BUW03MBE

BUW04MBE

BUW05MBE

BUW06MBE

BUW08MBE

电源Power Supply

3P/380V/50Hz

适用温度Apply Temp.

-5~5

压缩机

Comp.

型号Model

ZB15KQ

ZB21KQ

ZB29KQ

ZB38KQ

ZB45KQ

ZB58KQ

最大电流Max. IA

6.0

8.0

11.0

13.5

16.1

23.0

风机

Fan

电压VoltageV

3P/380V/50HZ

电流CurrentA

0.52

0.52

0.52

1.1

1.1

1.1

功率PowerW

220

220

220

220×2

220×2

220×2

转速Rev.r/min

1380

1380

1380

1380

1380

1380

吸气接口Suction Linemm

φ19

φ19

φ19

φ19

φ19

φ28

供液接口Liquid Linemm

φ9.5

φ9.5

φ12.7

φ12.7

φ12.7

φ16

尺寸

Size

Lmm

820

820

820

1320

1320

1320

Wmm

655

655

655

655

655

655

Hmm

815

815

815

1065

1065

1065

安装Install A×Bmm

335×615

335×615

335×615

635×615

635×615

635×615

外形图Outline Drawing

A

A

A

B

B

B

备注:1、标准设计工况:环境温度32℃;2、对于2HP3HP机型可提供单相/220V/50Hz电源,订货时请特殊注明。

Remarks1,Design condition :ambient Temp. 32.  2, 1P/220V/50Hz power supply is available for 2HP and 3HP models. Please specify when ordering.





机组型号Model

BUW10MBE

BUW12MBE

BUW15MBE

BUW20MBE

BUW22MBE

BUW25MBE

电源Power Supply

3P/380V/50Hz

适用温度Apply Temp.

-5~5

压缩机

Comp.

型号Model

ZB76KQ

ZB88KQ

ZB114KQ

ZB130KQ

ZB150KQ

ZB190KQ

最大电流Max.IA

26.9

31.0

38.0

33.1

38.0

48.3

风机

Fan

电压VoltageV

3P/380V/50HZ

电流CurrentA

1.75

1.75

2.2

2.2

3.5

3.5

功率PowerW

937

937

548×2

548×2

937×2

937×2

转速Rev.r/min

1380

1380

1380

1380

1380

1380

吸气接口Suction Linemm

φ35

φ35

φ35

φ42

φ42

φ42

供液接口Liquid Linemm

φ16

φ16

φ16

φ22

φ22

φ22

尺寸

Size

Lmm

1020

1020

1620

1620

1920

1920

Wmm

905

905

805

805

905

905

Hmm

1205

1205

1205

1205

1305

1305

安装Install A×Bmm

460×865

460×865

700×765

700×765

1000×865

1000×865

外形图Outline Drawling

A

A

B

B

B

B

备注:1、标准设计工况:环境温度32℃;2、对于2HP3HP机型可提供单相/220V/50Hz电源,订货时请特殊注明。

Remarks1,Design condition :ambient Temp. 32.  2, 1P/220V/50Hz power supply is available for 2HP and 3HP models. Please specify when ordering.



制冷剂Refrigerant  R404A/R507A

机组型号Model

BUW02MBEY

BUW03MBEY

BUW04MBEY

BUW05MBEY

BUW06MBEY

BUW08MBEY

电源Power Supply

3P/380V/50Hz

适用温度Apply Temp.

-10~5

压缩机

Comp.

型号Model

ZB15KQE

ZB21KQE

ZB29KQE

ZB38KQE

ZB45KQE

ZB58KQE

最大电流

Max.IA

6.0

8.0

11.0

13.5

16.1

23.0

风机

Fan

电压VoltageV

3P/380V/50HZ

电流CurrentA

0.52

0.52

0.52

1.1

1.1

1.1

功率PowerW

220

220

220

220×2

220×2

220×2

转速Rev.r/min

1380

1380

1380

1380

1380

1380

吸气接口Suction Linmm

φ19

φ19

φ19

φ19

φ19

φ28

供液接口Liquid Linemm

φ9.5

φ9.5

φ12.7

φ12.7

φ12.7

φ16

尺寸

Size

Lmm

820

820

820

1320

1320

1320

Wmm

655

655

655

655

655

655

Hmm

815

815

815

1065

1065

1065

安装InstallA×Bmm

335×615

335×615

335×615

635×615

635×615

635×615

外形图Outline Drawling

A

A

A

B

B

B







机组型号Model

BUW10MBEY

BUW13MBEY

BUW15MBEY

BUW20MBEY

BUW22MBEY

BUW25MBEY

电源Power Supply

3P/380V/50Hz

适用温度Apply Temp.

-10~5

压缩机

Comp.

型号Model

ZB76KQE

ZB95KQE

ZB114KQE

ZB130KQE

ZB150KQE

ZB190KQE

最大电流

Max.IA

26.9

31.0

38.0

33.1

38.0

48.3

风机

Fan

电压VoltageV

3P/380V/50HZ

电流CurrentA

1.75

2.2

2.2

2.2

3.5

3.5

功率PowerW

937

548×2

548×2

548×2

937×2

937×2

转速Rev.r/min

1380

1380

1380

1380

1380

1380

吸气接口Suction Linmm

φ35

φ35

φ35

φ42

φ42

φ42

供液接口Liquid Linemm

φ16

φ16

φ16

φ22

φ22

φ22

尺寸

Size

Lmm

1020

1620

1620

1620

1920

1920

Wmm

905

805

805

805

905

905

Hmm

1205

1205

1205

1205

1305

1305

安装InstallA×Bmm

460×865

700×765

700×765

700×765

1000×865

1000×865

外形图Outline Drawing

A

B

B

B

B

B

备注:1、标准设计工况:环境温度32℃;2、对于2HP3HP机型可提供单相/220V/50Hz电源,订货时请特殊注明。

Remarks1,Design condition :ambient Temp. 32.  2, 1P/220V/50Hz power supply is available for 2HP and 3HP models. Please specify when ordering.
